Карданный вал вал — HITACHI LX190-7

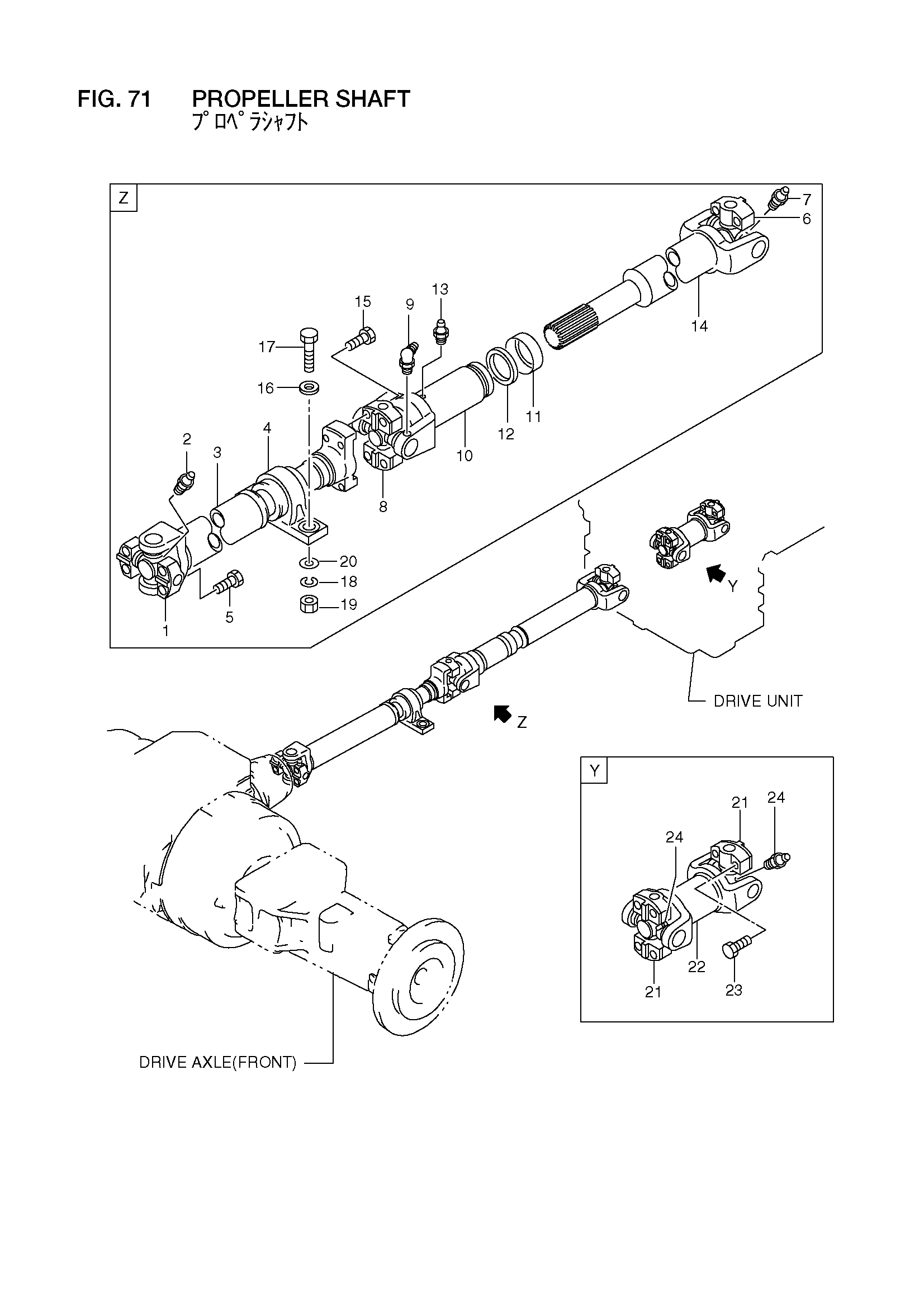

Заводская схема «Карданный вал вал» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26793-30211 | Карданный вал вал в сборе | 1 |
| - | 26793-30212 | Карданный вал вал в сборе | 1 |
| A2 | 26793-37051 | Вал в сборе | 1 |
| 1 | 26563-37001 | Соединение, универсальный | 1 |
| 2 | 26563-37011 | Штуцер, смазка | 1 |
| 3 | NO PART NO. | Вилка | 1 |
| 4 | 26563-37131 | Блок, пиллов | 1 |
| 5 | 26563-73111 | Болт | 4 |
| A3 | 26793-37061 | Вал в сборе | 1 |
| 6 | 26563-37001 | Соединение, универсальный | 1 |
| 7 | 26563-37011 | Штуцер, смазка | 1 |
| 8 | 26563-37021 | Соединение, универсальный | 1 |
| 9 | 26563-37031 | Штуцер, смазка | 1 |
| A4 | NO PART NO. | Вилка в сборе, втулка | 1 |
| 10 | NO PART NO. | Втулка | 1 |
| 11 | 26563-37071 | Крышка | 1 |
| 12 | 26563-37081 | Уплотнение | 1 |
| 13 | 26563-37091 | Штуцер, смазка | 1 |
| 14 | NO PART NO. | Вилка | 1 |
| 15 | 26563-37111 | Болт | 8 |
| 16 | 26563-37121 | Шайба | 2 |
| 17 | 01116-20070 | Болт | 2 |
| 18 | 02011-00020 | Шайба | 2 |
| 19 | 01401-10020 | Гайка | 2 |
| 20 | 26323-02001 | Шайба | 2 |
| A5 | 26793-30221 | Карданный вал вал в сборе | 1 |
| 21 | 26673-37101 | Соединение, универсальный | 2 |
| 22 | NO PART NO. | Вилка | 1 |
| 23 | 26563-37111 | Болт | 8 |
| 24 | 26563-37011 | Штуцер, смазка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
