Тормоз линия(1/2) — HITACHI LX190-7

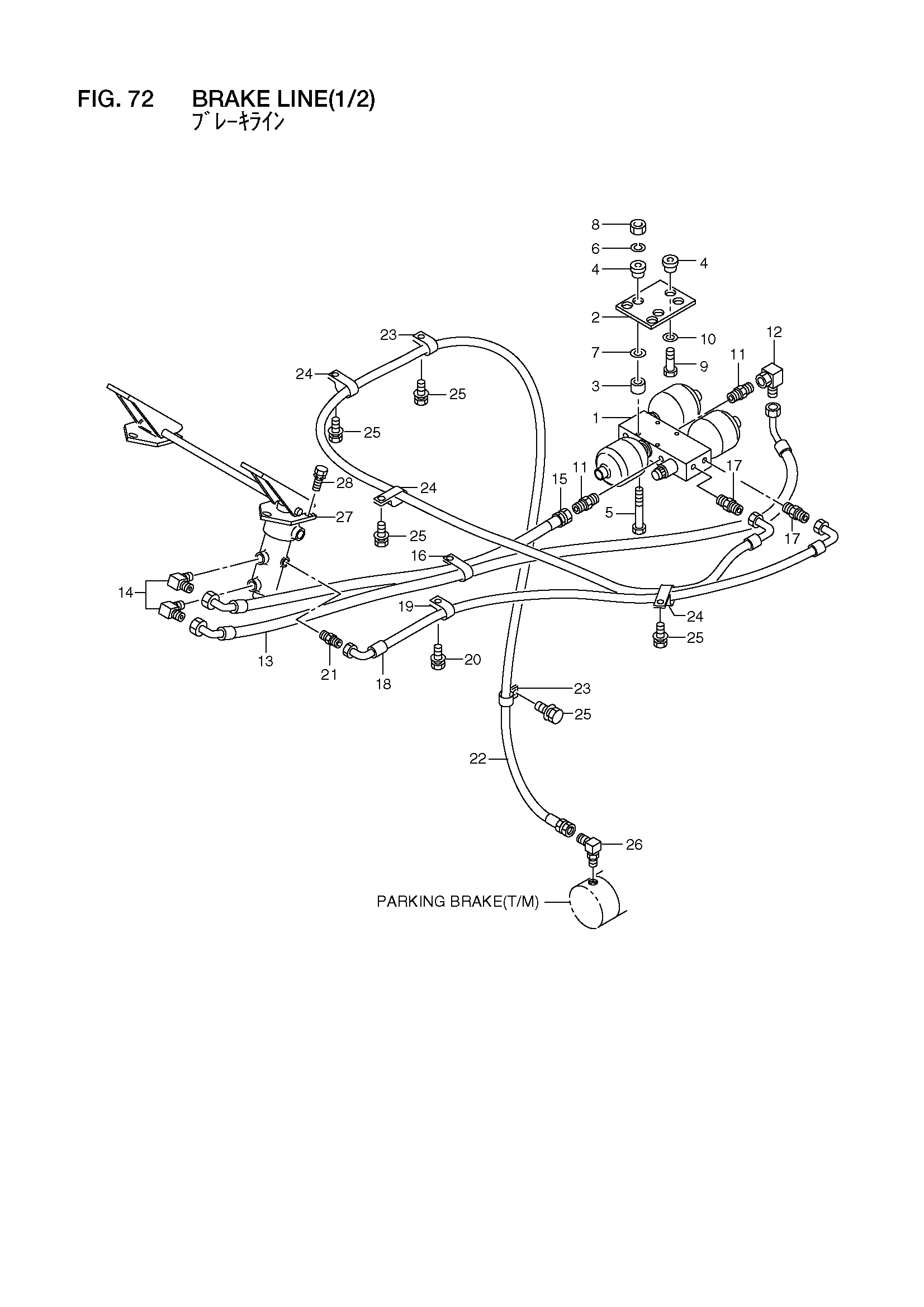

Заводская схема «Тормоз линия(1/2)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26565-42001 | Гидроаккумулятор | 1 |
| - | 26565-42003 | Гидроаккумулятор | 1 |
| 2 | 26755-42032 | Кронштейн | 1 |
| 3 | 26555-42141 | Втулка | 3 |
| 4 | 26407-32001 | Резиновый, крепление | 6 |
| 5 | 01110-10110 | Болт | 3 |
| 6 | 02010-00010 | Шайба | 3 |
| 7 | 26606-52721 | Шайба | 3 |
| 8 | 01401-00010 | Гайка | 3 |
| 9 | 01183-10040 | Болт с шайбой | 3 |
| 10 | 26606-52721 | Шайба | 3 |
| 11 | 04134-20303 | Ниппель | 2 |
| 12 | 21777-92991 | Угловой штуцер | 1 |
| 13 | 26565-42081 | Шланг | 1 |
| 14 | 04150-20303 | Угловой штуцер | 2 |
| 15 | 26565-42071 | Шланг | 1 |
| 16 | 26602-42211 | Зажим | 1 |
| 17 | 21777-62981 | Адаптер | 2 |
| 18 | 26565-42061 | Шланг | 1 |
| 19 | 26602-42071 | Зажим | 1 |
| 20 | 01183-10020 | Болт с шайбой | 1 |
| 21 | 04134-20202 | Ниппель | 1 |
| 22 | 26565-42091 | Шланг | 1 |
| 23 | 26602-42071 | Зажим | 2 |
| 24 | 26602-42191 | Зажим | 3 |
| 25 | 01183-10016 | Болт с шайбой | 5 |
| 26 | 25387-67211 | Угловой штуцер | 1 |
| 27 | 26795-42021 | Тормозной клапан | 1 |
| 28 | 01183-08030 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
