Фонарь кронштейн и передний крыло — HITACHI LX190-7

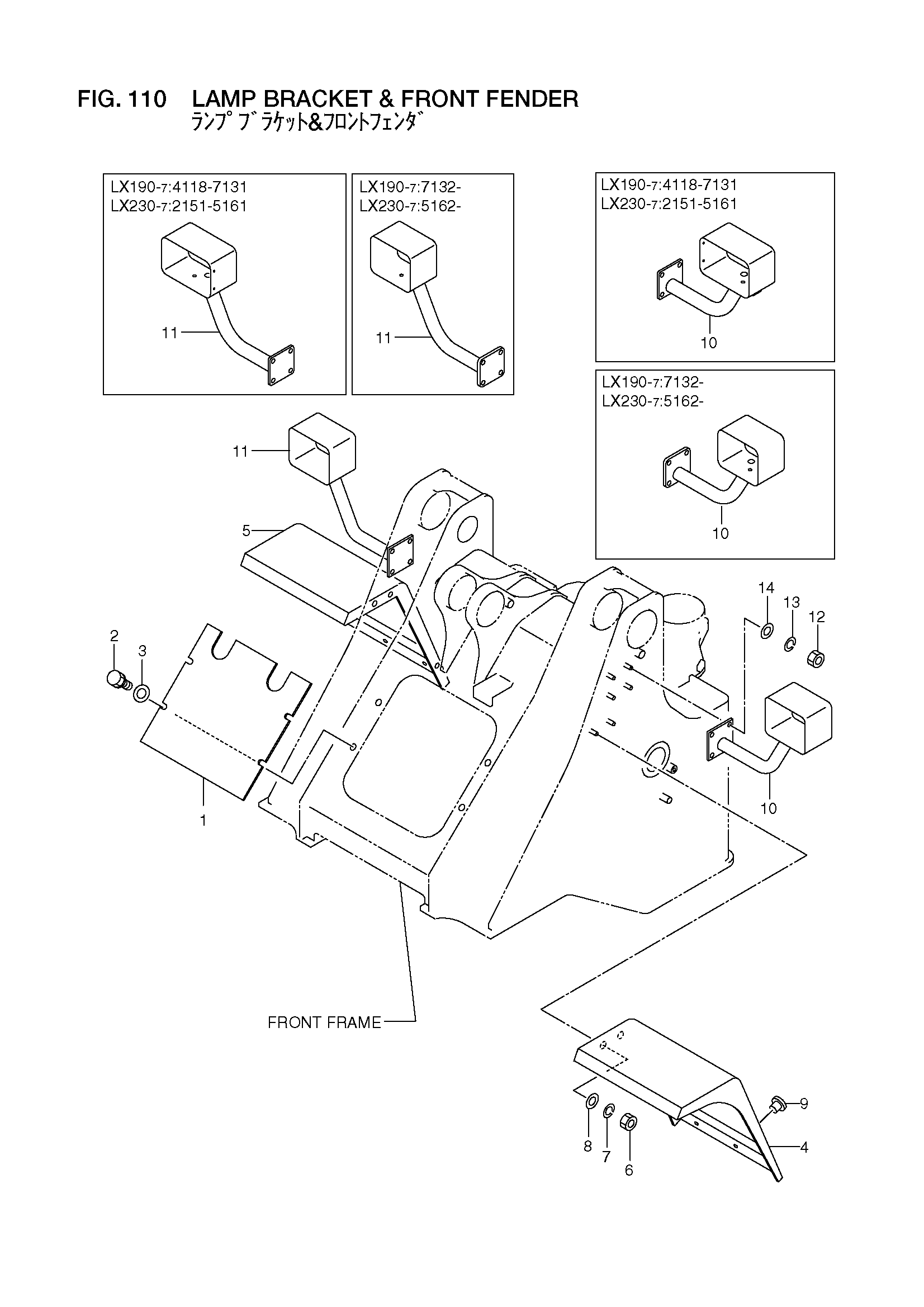

Заводская схема «Фонарь кронштейн и передний крыло» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26796-52161 | Крышка | 1 |
| 2 | 01183-12020 | Болт с шайбой | 4 |
| 3 | 26063-02111 | Шайба | 4 |
| 4 | 26786-50421 | Крыло | 1 |
| 5 | 26786-50431 | Крыло | 1 |
| 6 | 01401-00012 | Гайка | 6 |
| 7 | 02010-00012 | Шайба | 6 |
| 8 | 26063-02111 | Шайба | 6 |
| 9 | 26754-12491 | Пробка, отверстие | 6 |
| 10 | 26782-40231 | Кронштейн | 1 |
| - | 26782-40232 | Кронштейн | 1 |
| - | 26782-40233 | Кронштейн | 1 |
| 11 | 26782-40241 | Кронштейн | 1 |
| - | 26782-40242 | Кронштейн | 1 |
| - | 26782-40243 | Кронштейн | 1 |
| 12 | 01401-00012 | Гайка | 8 |
| 13 | 02010-00012 | Шайба | 8 |
| 14 | 26096-42351 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
