Клапан управление(1/4) — HITACHI LX190-7

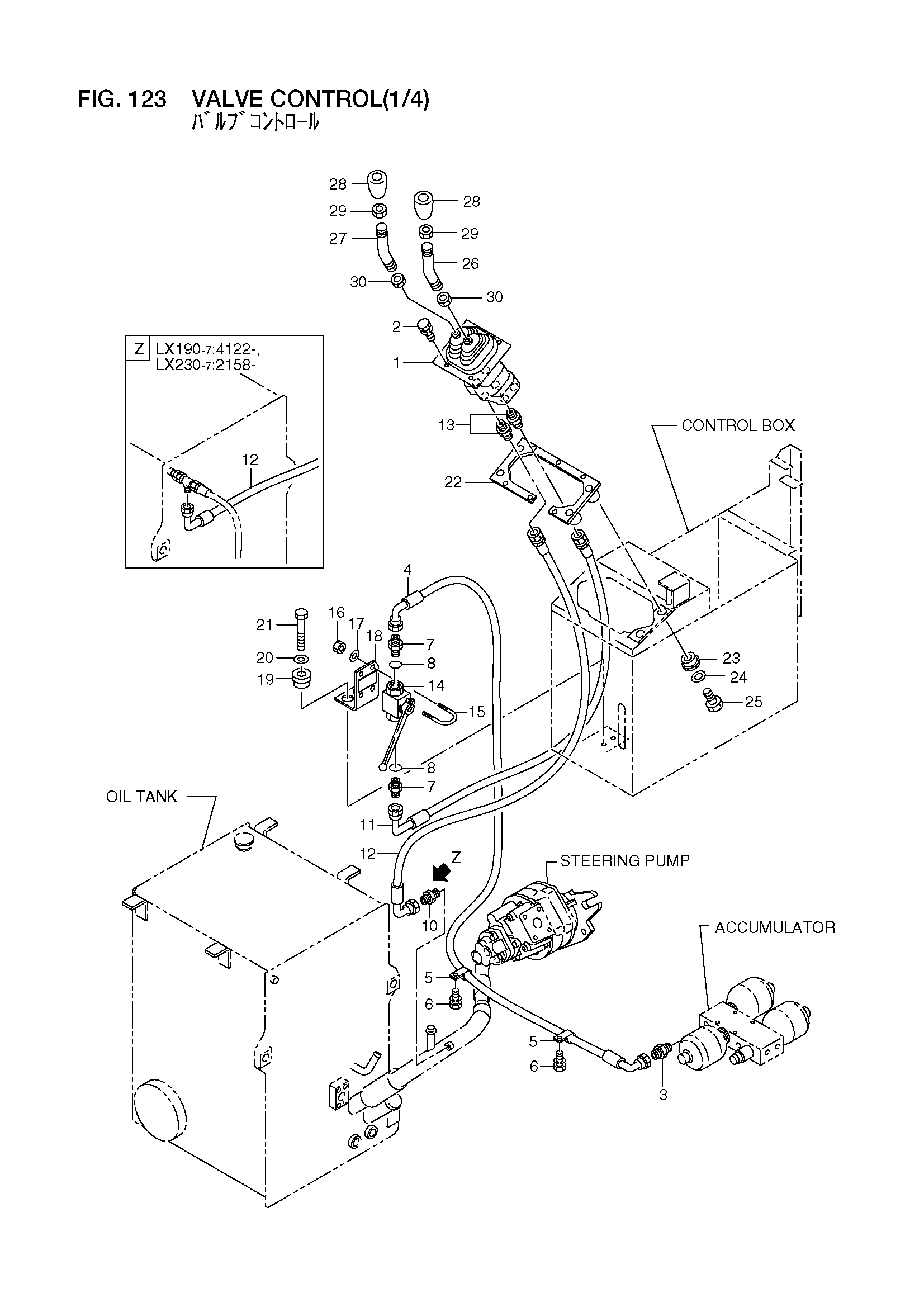

Заводская схема «Клапан управление(1/4)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26757-32062 | Мппк клапан | 1 |
| 2 | 01183-08020 | Болт с шайбой | 4 |
| 3 | 21777-62981 | Адаптер | 1 |
| 4 | 26567-42091 | Шланг | 1 |
| 5 | 26602-42071 | Зажим | 2 |
| 6 | 01183-10016 | Болт с шайбой | 2 |
| 7 | 26567-42371 | Ниппель | 2 |
| 8 | 03320-00160 | Уплотнительное кольцо | 2 |
| 9 | 04134-00202 | Ниппель | 1 |
| 10 | 04137-00202 | Ниппель | 1 |
| 11 | 26567-42081 | Шланг | 1 |
| 12 | 26797-42241 | Шланг | 1 |
| - | 26797-42271 | Шланг | 1 |
| 13 | 21777-62981 | Адаптер | 2 |
| 14 | 26567-42001 | Клапан, шарик | 1 |
| 15 | 29067-66511 | U болт | 2 |
| 16 | 01400-00008 | Гайка | 4 |
| 17 | 02010-00008 | Шайба | 4 |
| 18 | 26567-42121 | Кронштейн | 1 |
| 19 | 26407-32001 | Крепление, резиновый | 2 |
| 20 | 26606-52721 | Шайба | 2 |
| 21 | 01183-10040 | Болт с шайбой | 2 |
| 22 | 26557-40211 | Кронштейн | 1 |
| 23 | 26407-32001 | Крепление, резиновый | 4 |
| 24 | 26606-52721 | Шайба | 4 |
| 25 | 01183-10040 | Болт с шайбой | 4 |
| 26 | 26557-42032 | Рычаг | 1 |
| 27 | 26557-42042 | Рычаг | 1 |
| 28 | 26607-42573 | Кноб, довн схифт | 2 |
| 29 | 26607-42561 | Гайка | 2 |
| 30 | 01400-00012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
