Топливный фильтр(FF)(LX230-7)(OP) — HITACHI LX190-7

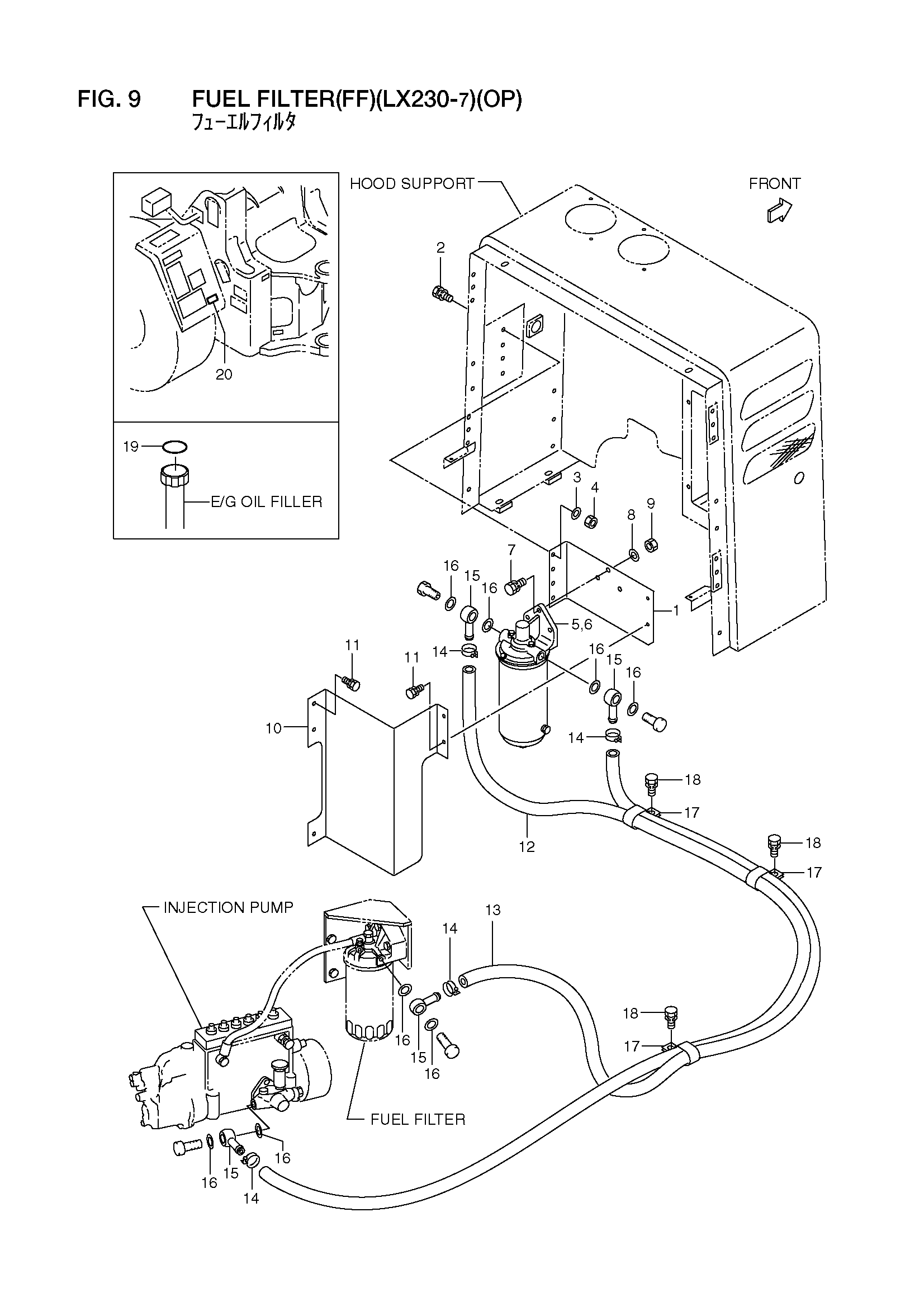

Заводская схема «Топливный фильтр(FF)(LX230-7)(OP)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56790-54891 | Кронштейн | 1 |
| 2 | 01183-10025 | Болт с шайбой | 4 |
| 3 | 02000-00010 | Шайба | 4 |
| 4 | 01401-00010 | Гайка | 4 |
| 5 | 56790-54901 | Фильтр, топливный | 1 |
| 6 | 56790-54941 | Комплект, элемент | 1 |
| 7 | 01183-12035 | Болт с шайбой | 3 |
| 8 | 02000-00012 | Шайба | 3 |
| 9 | 01401-00012 | Гайка | 3 |
| 10 | 56790-54911 | Крышка | 1 |
| 11 | 01183-08016 | Болт с шайбой | 5 |
| 12 | 203E2-23001 | Шланг | 1 |
| 13 | 297A2-22261 | Шланг | 1 |
| 14 | 24067-62241 | Зажим | 4 |
| 15 | 56790-54921 | Соединение, проушина | 4 |
| 16 | 56790-54931 | Прокладка | 8 |
| 17 | 26602-42211 | Зажим | 3 |
| 18 | 01183-10025 | Болт с шайбой | 3 |
| 19 | 56190-56751 | Наклейка | 1 |
| 20 | 56560-56831 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
