Гидроцилиндр рулевого управления — HITACHI LX190-7

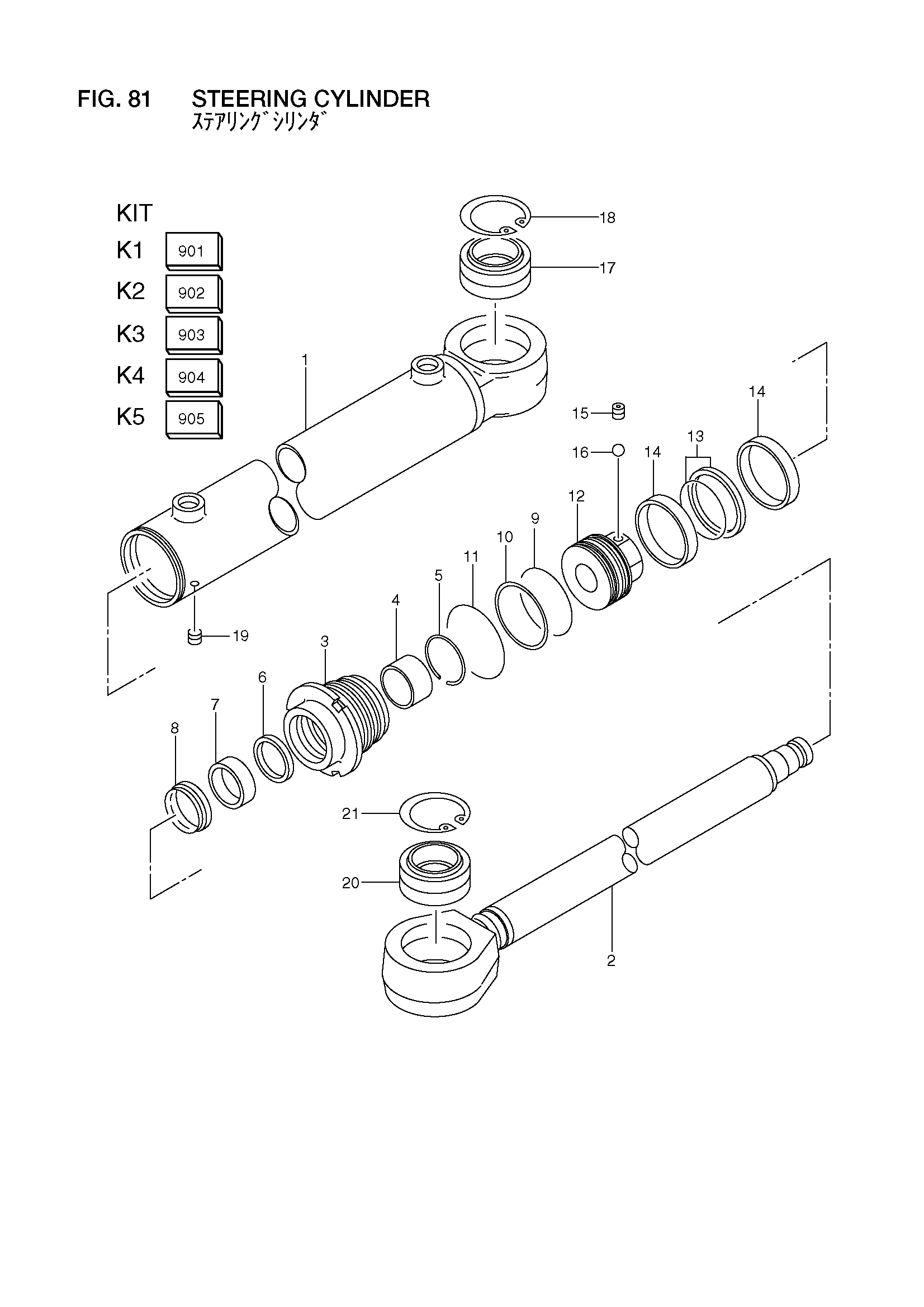

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26784-50212 | Рулевое управление гидроцилиндр в сборе | 2 |
| 901 | 26784-57111 | Комплект, репаир | 2 |
| 902 | 26784-57121 | Комплект, репаир | 2 |
| 903 | 26784-57131 | Комплект, репаир | 2 |
| 904 | 26784-57141 | Комплект, трубка | 2 |
| 905 | 26784-57151 | Комплект, шток, поршень | 2 |
| 1 | 26784-57041 | Трубка | 2 |
| 2 | 26784-57051 | Шток, поршень | 2 |
| 3 | 26784-57061 | Головка, гидроцилиндр | 2 |
| 4 | 26784-57071 | Втулка | 2 |
| 5 | 26328-47031 | Кольцо, стопорный | 2 |
| 6 | 26328-47131 | Кольцо, буффер | 2 |
| 7 | 26328-47111 | U кольцо | 2 |
| 8 | 26178-47061 | Кольцо, стеклоочиститель | 2 |
| 9 | 21788-47231 | Уплотнительное кольцо | 2 |
| 10 | 26784-57081 | Кольцо, задний UP | 2 |
| 11 | 21788-47251 | Уплотнительное кольцо | 2 |
| 12 | 26784-57091 | Поршень | 2 |
| 13 | 26328-47151 | Кольцо, уплотнение | 2 |
| 14 | 26784-57101 | Кольцо, скольжение | 4 |
| 15 | 28778-47331 | Винт, комплект | 2 |
| 16 | 28778-47341 | Шарик, стальной | 2 |
| 17 | 26754-57071 | Подшипник | 4 |
| 18 | 02110-00090 | Кольцо, стопорный | 4 |
| 19 | 26507-47151 | Пробка | 2 |
| 20 | 26754-57071 | Подшипник | 2 |
| 21 | 02110-00090 | Кольцо, стопорный | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
