Передний рама проводка — HITACHI LX190-7

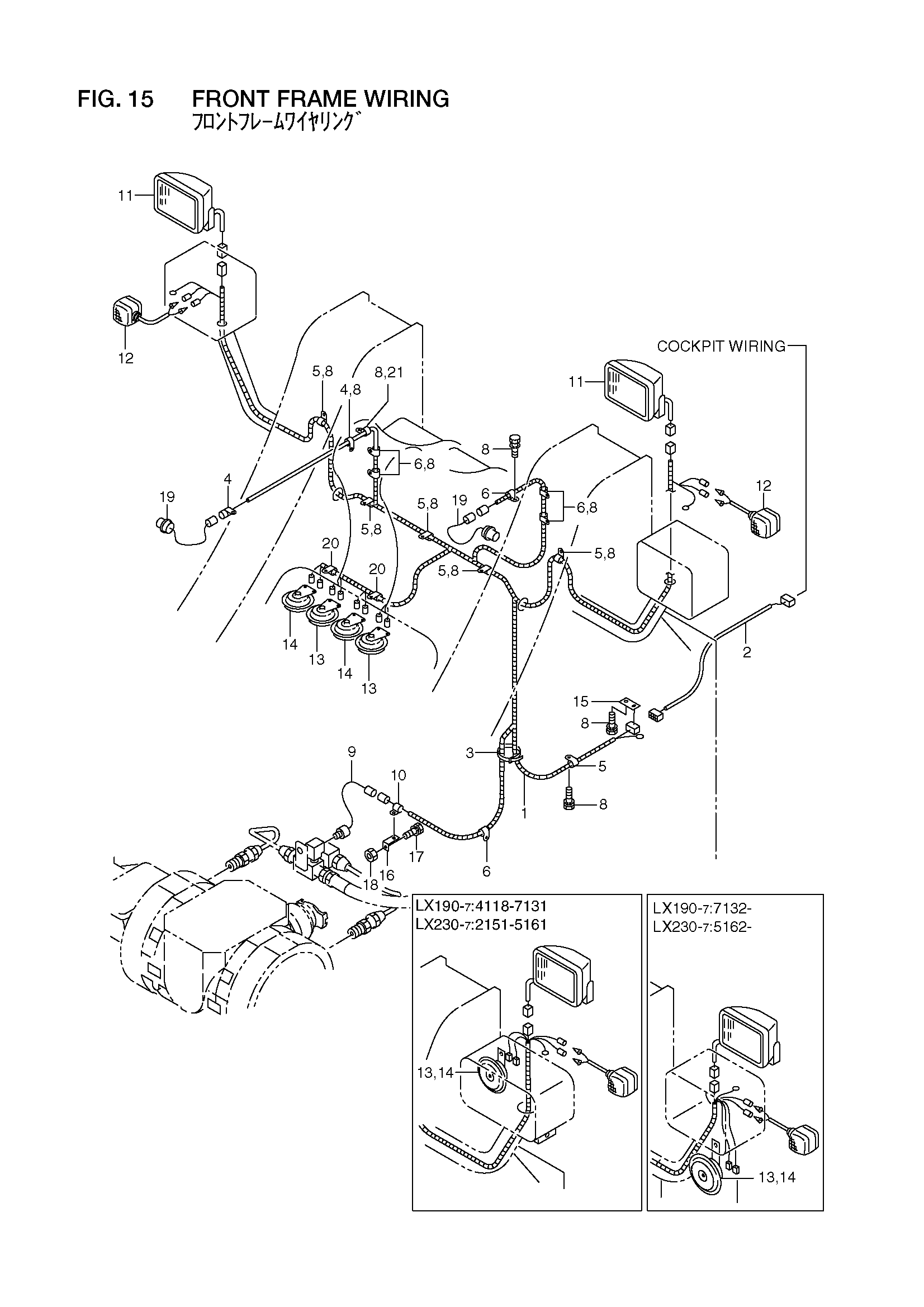

Заводская схема «Передний рама проводка» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26792-42501 | Провод жгут проводов, передний | 1 |
| - | 26792-42502 | Провод жгут проводов, передний | 1 |
| - | 26792-42503 | Провод жгут проводов, передний | 1 |
| 2 | 26562-42061 | Провод жгут проводов, центральный | 1 |
| 3 | 04913-10200 | Лента | 1 |
| 4 | 26752-42611 | Зажим | 2 |
| - | 26602-42101 | Зажим | 2 |
| 5 | 26752-42641 | Зажим | 7 |
| 6 | 26752-42621 | Зажим | 5 |
| 7 | 26602-42971 | Зажим | 1 |
| 8 | 01183-10016 | Болт с шайбой | 13 |
| 9 | 26752-42741 | Выключатель, давление | 1 |
| 10 | 26602-42941 | Зажим | 1 |
| 11 | 26812-42511 | Головка фонарь | 2 |
| 12 | 26402-42431 | Комбинированный фонарь | 2 |
| 13 | 26322-42201 | Звуковой сигнал, HI | 2 |
| - | 28542-42801 | Звуковой сигнал, HI | 1 |
| - | 26562-42561 | Звуковой сигнал, HI | 1 |
| 14 | 26752-42481 | Звуковой сигнал, нижний | 2 |
| - | 28542-42811 | Звуковой сигнал, нижний | 1 |
| - | 26562-42571 | Звуковой сигнал, нижний | 1 |
| 15 | 26192-42741 | Кронштейн | 1 |
| 16 | 26612-42081 | Кронштейн | 1 |
| 17 | 01183-10020 | Болт с шайбой | 1 |
| 18 | 01401-00010 | Гайка | 1 |
| 19 | 26552-42571 | Проксимитй выключатель | 2 |
| 20 | 26752-42611 | Зажим | 2 |
| 21 | 26752-42621 | Зажим | 1 |
| - | 26602-42101 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
