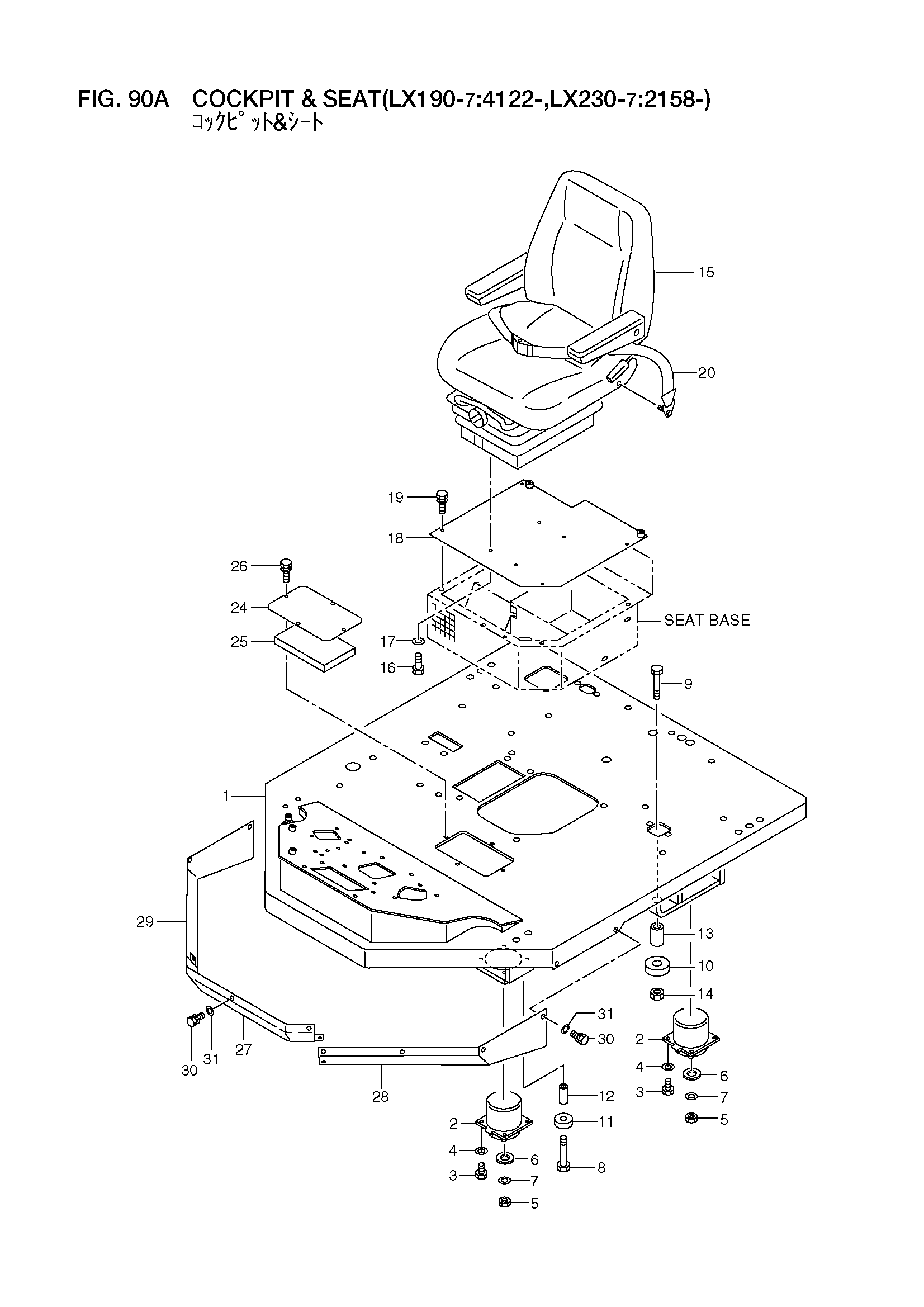

Коккпит и сиденье(LX190-7: 4122-, LX230-7: 2158-) — HITACHI LX190-7
Заводская схема «Коккпит и сиденье(LX190-7: 4122-, LX230-7: 2158-)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26566-90211 | Коккпит | 1 |
| 2 | 26566-92111 | Крепление, резиновый | 4 |
| 3 | 01116-10020 | Болт | 16 |
| 4 | 02011-00010 | Шайба | 16 |
| 5 | 01401-10016 | Гайка | 4 |
| 6 | 26063-02131 | Шайба | 4 |
| 7 | 190A3-02051 | Шайба | 4 |
| 8 | 01116-20100 | Болт | 2 |
| 9 | 01116-30130 | Болт | 2 |
| 10 | 26756-92271 | Пластина | 2 |
| 11 | 26756-92281 | Пластина | 2 |
| 12 | 26756-92291 | Проставка | 2 |
| 13 | 26756-92301 | Проставка | 2 |
| 14 | 01401-10030 | Гайка | 2 |
| 15 | 26496-82002 | Сиденье | 1 |
| 16 | 01106-08020 | Болт | 4 |
| 17 | 02000-00008 | Шайба | 4 |
| 18 | 26566-82001 | Пластина, базовый | 1 |
| 19 | 01183-10020 | Болт с шайбой | 4 |
| 20 | 26609-32001 | Ремень, сиденье | 1 |
| 21 | 01116-12020 | Болт | 2 |
| 22 | 02000-00012 | Шайба | 2 |
| 23 | 02011-00012 | Шайба | 2 |
| 24 | 26566-92211 | Пластина | 1 |
| 25 | 26566-92221 | Коврик | 1 |
| 26 | 01183-08016 | Болт с шайбой | 4 |
| 27 | 26566-92251 | Защита, передний | 1 |
| 28 | 26566-92261 | Защита, боковой | 1 |
| 29 | 26566-92271 | Защита, боковой | 1 |
| 30 | 01183-10025 | Болт с шайбой | 13 |
| 31 | 02000-00010 | Шайба | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
