Передний рама — HITACHI LX190-7

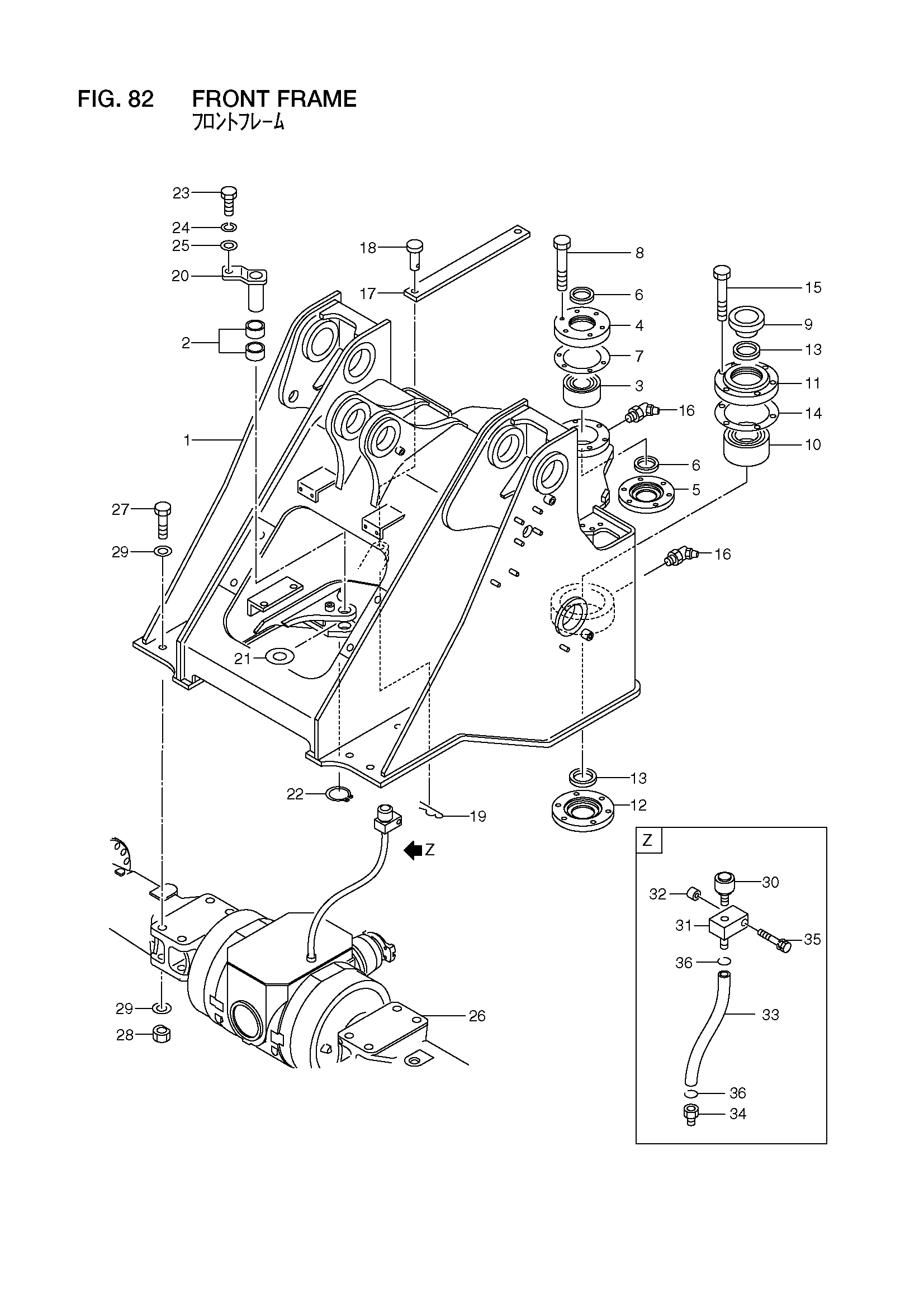

Заводская схема «Передний рама» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | NO PART NO. | Рама, передний | 1 |
| 2 | 26754-52021 | Втулка | 4 |
| 3 | 26606-13061 | Подшипник | 1 |
| 4 | 26756-12401 | Колпачок | 1 |
| 5 | 26756-12411 | Колпачок | 1 |
| 6 | 56097-75211 | Уплотнение, пыль | 2 |
| 7 | 26606-13291 | Регулировочная шайба | 0 |
| 8 | 01116-12105 | Болт | 6 |
| 9 | 26786-12481 | Втулка | 1 |
| 10 | 26706-12921 | Подшипник | 1 |
| 11 | 26786-12431 | Колпачок | 1 |
| 12 | 26786-12441 | Колпачок | 1 |
| 13 | 26758-72241 | Уплотнение, пыль | 2 |
| 14 | 26706-12951 | Регулировочная шайба | 0 |
| 15 | 01116-16120 | Болт | 6 |
| 16 | 04901-00160 | Штуцер, смазка | 2 |
| 17 | 26606-14651 | Тяга, защитный | 1 |
| 18 | 26626-12121 | Палец | 2 |
| 19 | 26606-13251 | Палец, бета | 2 |
| 20 | 26754-52001 | Палец | 2 |
| 21 | 26268-72291 | Регулировочная шайба | 0 |
| 22 | 02100-00060 | Кольцо, стопорный | 2 |
| 23 | 01116-12025 | Болт | 2 |
| 24 | 02011-00012 | Шайба | 2 |
| 25 | 26096-42351 | Шайба | 2 |
| 26 | 16713-00001 | Передний мост | 1 |
| - | 16793-00001 | Передний мост | 1 |
| 27 | 26706-13601 | Болт | 8 |
| 28 | 26706-13611 | Гайка | 8 |
| 29 | 26063-02121 | Шайба | 16 |
| 30 | 16323-02242 | Сапун | 1 |
| 31 | 26432-12041 | Адаптер | 1 |
| 32 | 26756-75841 | Втулка | 1 |
| 33 | 04710-04050 | Шланг | 1 |
| 34 | 04100-00204 | Адаптер | 1 |
| 35 | 01183-10070 | Болт с шайбой | 1 |
| 36 | 24067-62251 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
