Муфта(1ST и 2ND) — HITACHI LX190-7

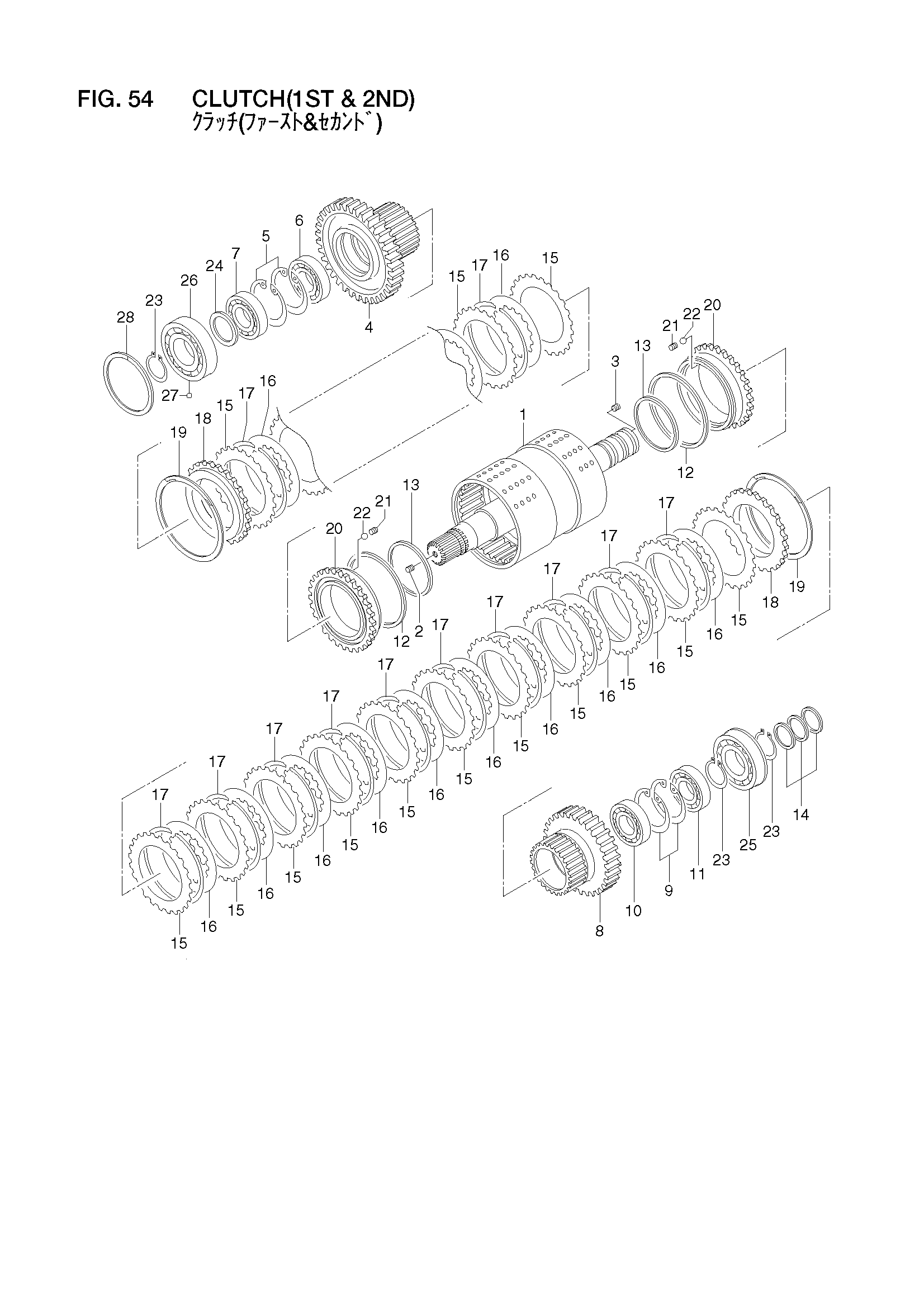

Заводская схема «Муфта(1ST и 2ND)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 16772-50232 | Вал и барабан | 1 |
| 2 | 16502-52981 | Дроссель | 1 |
| 3 | 14813-82351 | Пробка | 2 |
| 4 | 16792-52141 | Шестерня | 1 |
| 5 | 02110-00095 | Кольцо, стопорный | 2 |
| 6 | 03001-06012 | Подшипник | 1 |
| 7 | 03011-06012 | Подшипник | 1 |
| 8 | 16772-52101 | Шестерня | 1 |
| 9 | 02110-00090 | Кольцо, стопорный | 2 |
| 10 | 03001-06011 | Подшипник | 1 |
| 11 | 03011-06011 | Подшипник | 1 |
| 12 | 16422-53701 | Кольцо, уплотнение | 2 |
| 13 | 16422-53741 | Кольцо, уплотнение | 2 |
| 14 | 16772-52951 | Кольцо, уплотнение | 3 |
| 15 | 16422-52271 | Пластина | 29 |
| 16 | 16422-52281 | Пластина | 27 |
| 17 | 16422-52712 | Пружина | 27 |
| 18 | 16422-52351 | Пластина, концевой | 2 |
| 19 | 16832-53031 | Кольцо, стопорный | 2 |
| A | 16422-50372 | Поршень в сборе | 2 |
| 20 | 16422-53692 | Поршень | 2 |
| 21 | 16422-53161 | Сиденье, клапан | 4 |
| 22 | 03190-00006 | Шарик | 4 |
| 23 | 02100-00055 | Кольцо, стопорный | 3 |
| 24 | 16762-52511 | Проставка | 1 |
| 25 | 16762-52681 | Подшипник | 1 |
| 26 | 16762-52691 | Подшипник | 1 |
| 27 | 03190-00006 | Шарик | 1 |
| 28 | 16772-52581 | Кольцо, стопорный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
