Логгер(TL091)(LX230-7)(OP) — HITACHI LX190-7

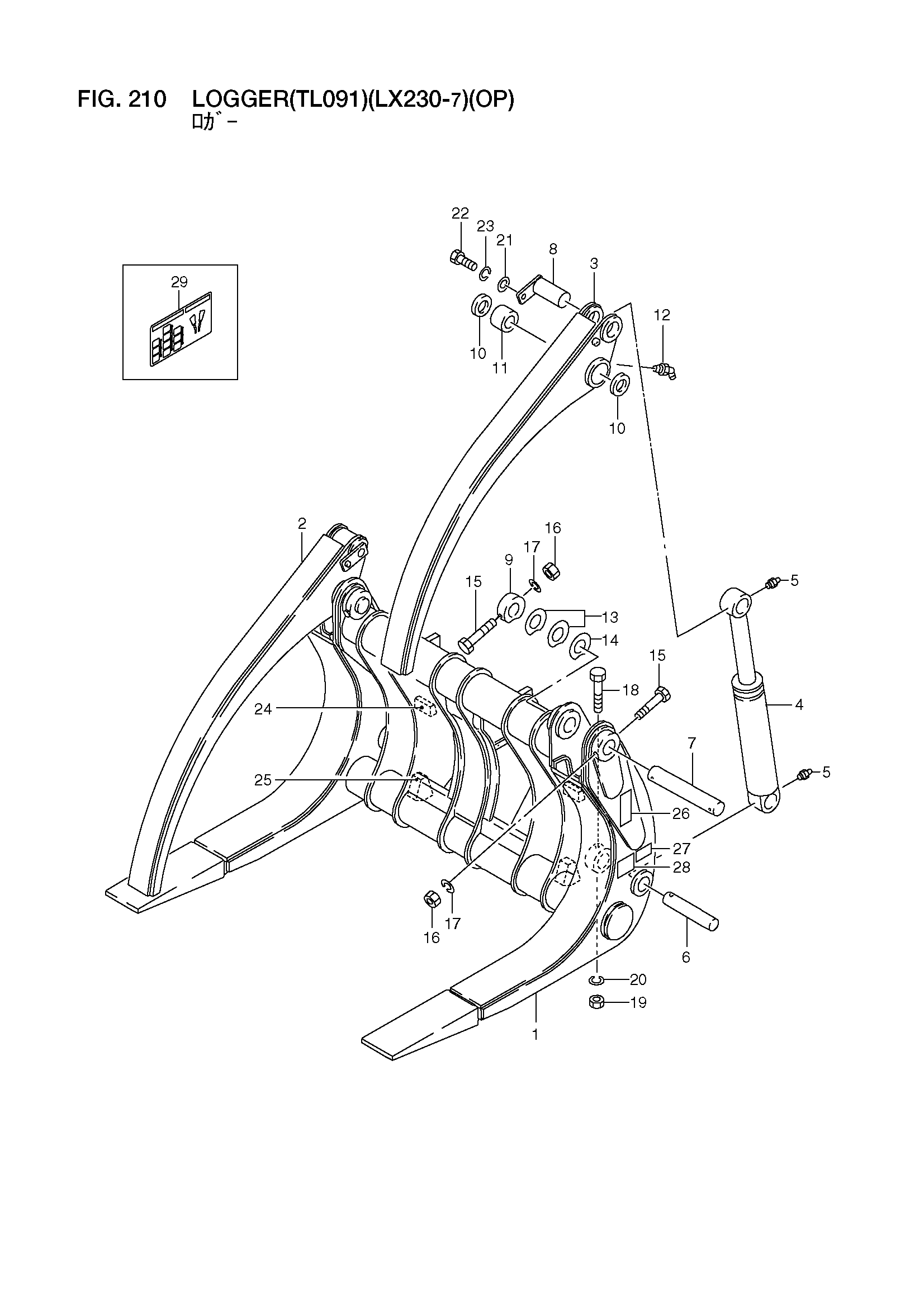

Заводская схема «Логгер(TL091)(LX230-7)(OP)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56790-51361 | Логгер в сборе | 1 |
| 1 | 56790-51371 | Водило | 1 |
| 2 | 56700-60811 | Хомут, RH | 1 |
| 3 | 56700-60801 | Хомут, LH | 1 |
| 4 | 56600-53322 | Хомут гидроцилиндр | 2 |
| 5 | 04901-00100 | Штуцер, смазка | 4 |
| 6 | 56600-59181 | Палец | 2 |
| 7 | 56700-59251 | Палец | 2 |
| 8 | 56680-50661 | Палец | 2 |
| 9 | 56680-50411 | Втулка | 2 |
| 10 | 56097-75211 | Уплотнение, пыль | 4 |
| 11 | 56700-51731 | Втулка | 2 |
| 12 | 04901-00160 | Штуцер, смазка | 2 |
| 13 | 56680-50421 | Проставка | 5 |
| 14 | 56680-50431 | Проставка | 5 |
| 15 | 01110-20170 | Болт | 4 |
| 16 | 01401-00020 | Гайка | 4 |
| 17 | 02010-00020 | Шайба | 4 |
| 18 | 01110-20150 | Болт | 2 |
| 19 | 01401-00020 | Гайка | 2 |
| 20 | 02010-00020 | Шайба | 2 |
| 21 | 26438-72181 | Шайба | 2 |
| 22 | 01110-12025 | Болт | 2 |
| 23 | 02010-00012 | Шайба | 2 |
| 24 | 56790-54131 | Ограничитель | 2 |
| 25 | 56790-54121 | Ограничитель | 2 |
| 26 | 290A9-13001 | Наклейка | 1 |
| 27 | 56400-52011 | Наклейка | 1 |
| 28 | 56400-52021 | Наклейка | 1 |
| 29 | 56550-53181 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
