Трансмиссия гидрораспределитель(1/2) — HITACHI LX190-7

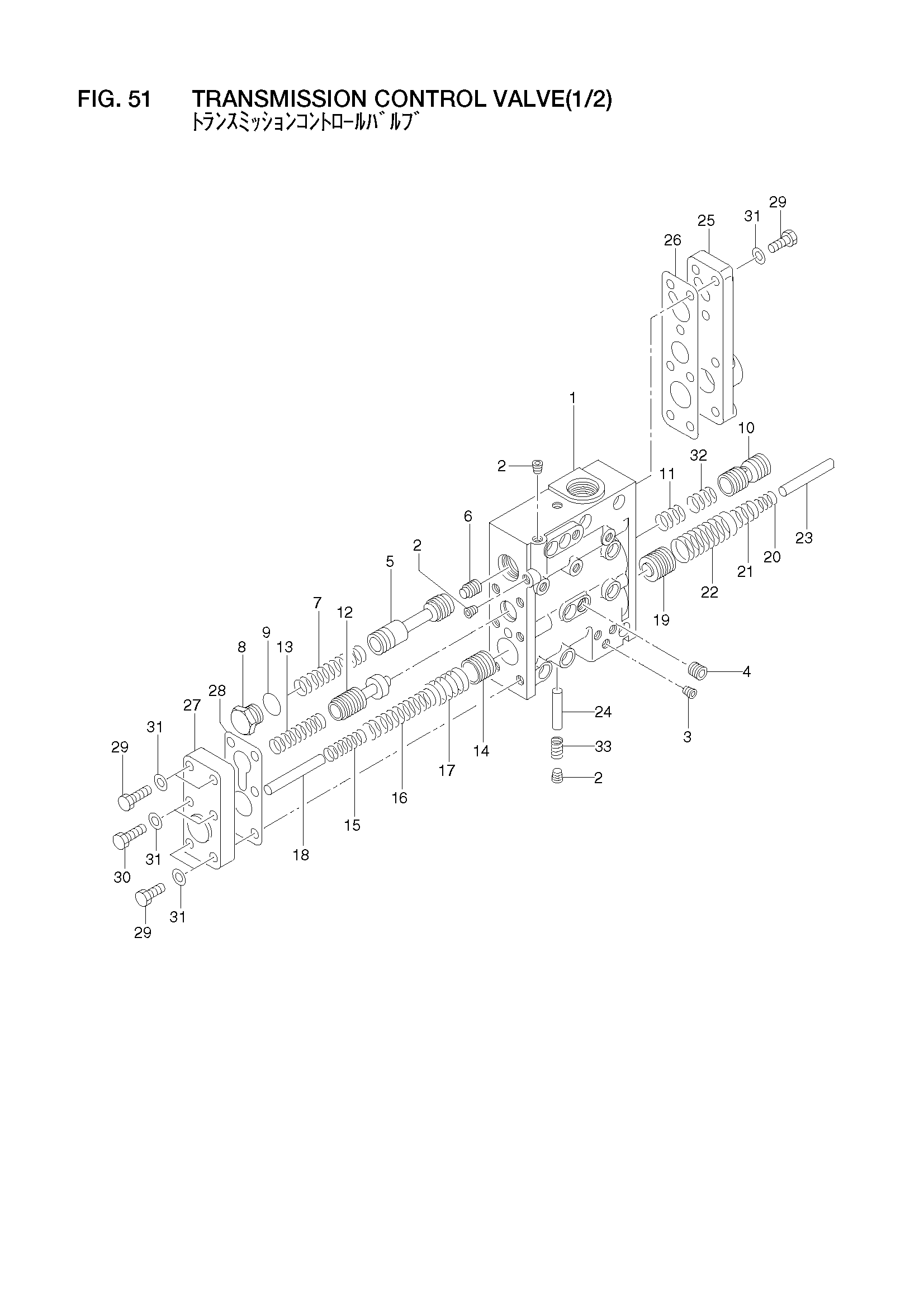

Заводская схема «Трансмиссия гидрораспределитель(1/2)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 16762-50231 | Гидрораспределитель в сборе | 1 |
| - | 16792-50331 | Гидрораспределитель в сборе | 1 |
| 1 | NO PART NO. | Корпус, клапан | 1 |
| 2 | 14813-82331 | Пробка | 4 |
| 3 | 14813-82421 | Пробка | 3 |
| 4 | 14813-82431 | Пробка | 1 |
| 5 | NO PART NO. | Золотник | 1 |
| 6 | 16662-52441 | Поршень | 1 |
| 7 | 16402-52161 | Пружина | 1 |
| 8 | 16382-52882 | Пробка | 1 |
| 9 | 03320-00260 | Уплотнительное кольцо | 1 |
| 10 | NO PART NO. | Золотник | 1 |
| 11 | 16402-53321 | Пружина | 1 |
| 12 | NO PART NO. | Золотник | 1 |
| 13 | 16402-53361 | Пружина | 1 |
| 14 | 16402-52291 | Поршень | 1 |
| 15 | 16402-53521 | Пружина, внутренний | 1 |
| 16 | 16402-53531 | Пружина, центральный | 1 |
| 17 | 16402-53541 | Пружина, наружный | 1 |
| 18 | 16402-52451 | Шток | 1 |
| 19 | 16402-52291 | Поршень | 1 |
| 20 | 16402-53551 | Пружина, внутренний | 1 |
| 21 | 16402-53561 | Пружина, центральный | 1 |
| 22 | 16402-53571 | Пружина, наружный | 1 |
| 23 | 16402-52461 | Шток | 1 |
| 24 | 16403-02351 | Палец | 1 |
| 25 | 16402-53382 | Крышка | 1 |
| 26 | 16402-53391 | Прокладка | 1 |
| 27 | 16402-53412 | Крышка | 1 |
| 28 | 16402-53421 | Прокладка | 1 |
| 29 | 01116-10030 | Болт | 11 |
| 30 | 01116-10040 | Болт | 2 |
| 31 | 02000-00010 | Шайба | 13 |
| 32 | 16402-53331 | Пружина | 1 |
| 33 | 16322-52581 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
