Ковш(двойной кромка)(LX230-7) — HITACHI LX190-7

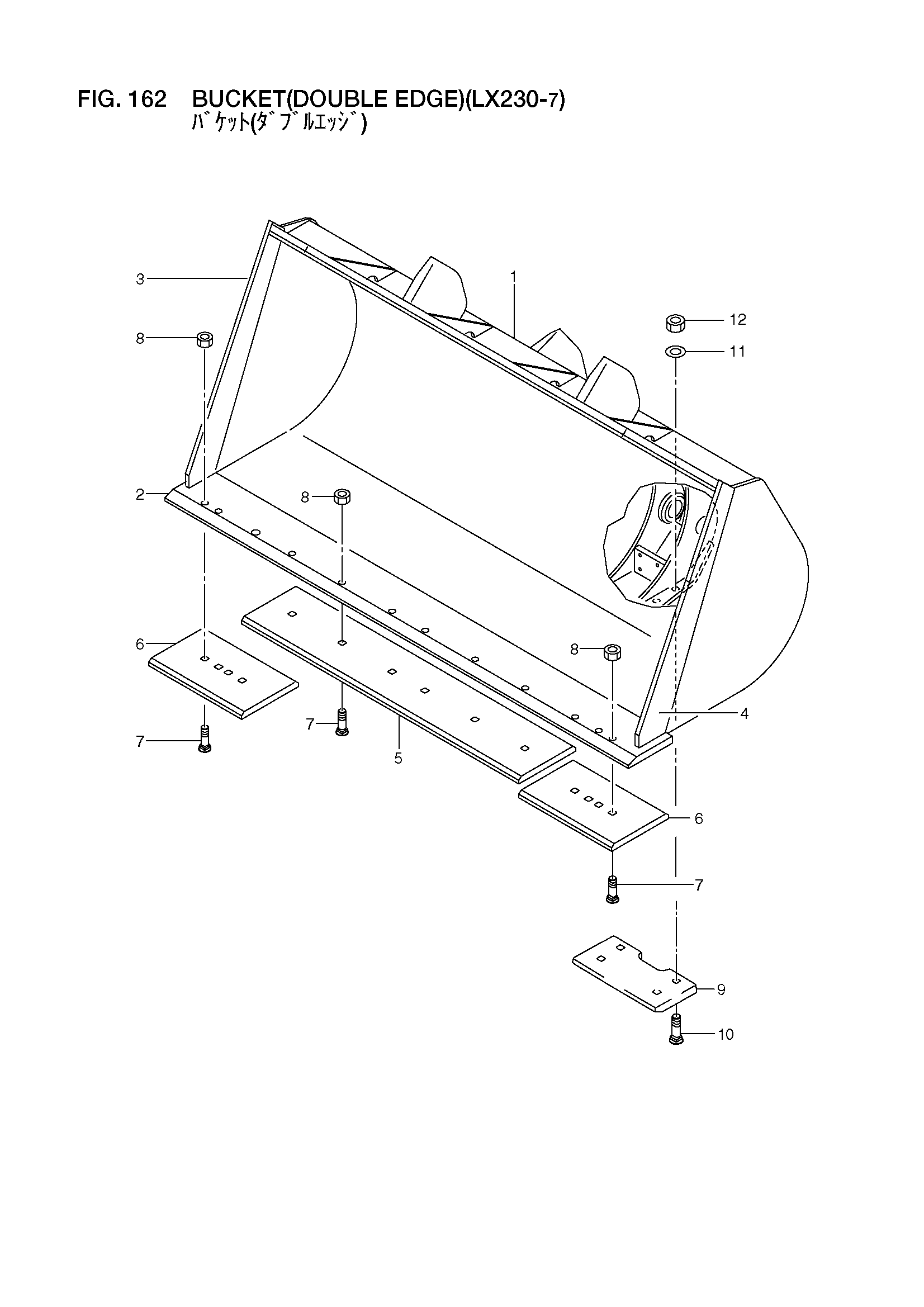

Заводская схема «Ковш(двойной кромка)(LX230-7)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26798-80021 | Ковш в сборе, DEB | 1 |
| 1 | 26798-80211 | Ковш | 1 |
| 2 | 26798-82002 | Кромка, режущий | 1 |
| 3 | 26798-82131 | Кромка, боковой, RH | 1 |
| 4 | 26798-82141 | Кромка, боковой, LH | 1 |
| 5 | 26798-82091 | Кромка, двойной, центральный | 1 |
| 6 | 26788-82611 | Кромка, двойной, боковой | 2 |
| 7 | 26788-82291 | Болт | 12 |
| 8 | 56600-54751 | Гайка | 12 |
| 9 | 26788-82701 | Пластина, веар | 2 |
| 10 | 56600-51371 | Болт | 8 |
| 11 | 56600-51471 | Шайба | 8 |
| 12 | 56600-54751 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
