Гидравлическая система(стрела и ковш) — HITACHI LX190-7

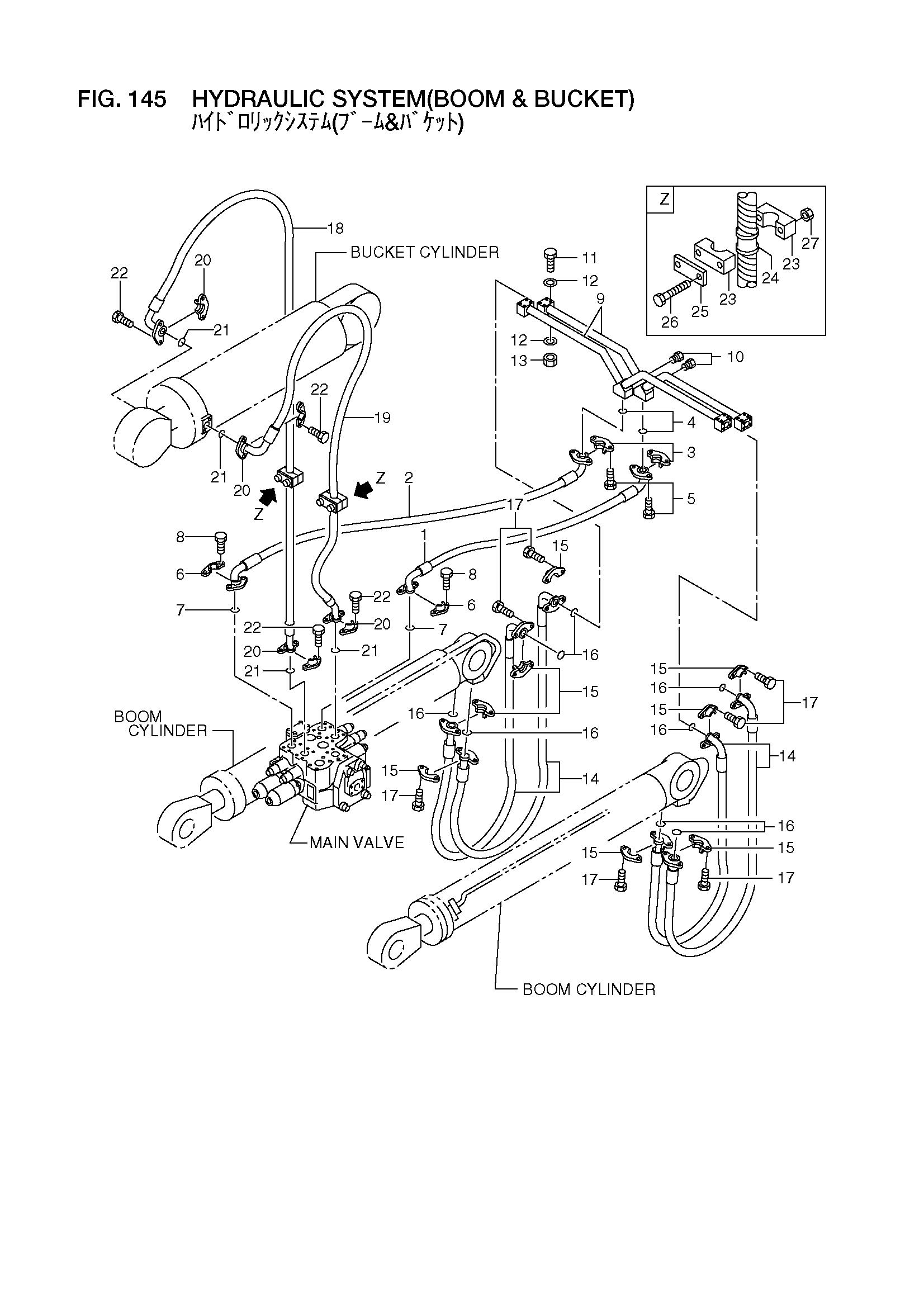

Заводская схема «Гидравлическая система(стрела и ковш)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26797-62081 | Шланг | 1 |
| 2 | 26797-62071 | Шланг | 1 |
| 3 | 26607-62581 | Фланец, разрезной | 4 |
| 4 | 26607-62641 | Уплотнительное кольцо | 2 |
| 5 | 01116-12030 | Болт | 8 |
| 6 | 26607-62571 | Фланец, разрезной | 4 |
| 7 | 26607-62631 | Уплотнительное кольцо | 2 |
| 8 | 01116-10030 | Болт | 8 |
| 9 | 26787-60211 | Трубка | 2 |
| 10 | 24047-92101 | Пробка | 2 |
| 11 | 01110-10100 | Болт | 8 |
| 12 | 26606-52721 | Шайба | 16 |
| 13 | 01401-00010 | Гайка | 8 |
| 14 | 26797-62091 | Шланг | 4 |
| 15 | 26607-62561 | Фланец, разрезной | 16 |
| 16 | 26607-62621 | Уплотнительное кольцо | 8 |
| 17 | 01116-10030 | Болт | 32 |
| 18 | 26787-62051 | Шланг | 1 |
| 19 | 26787-62061 | Шланг | 1 |
| 20 | 26607-62571 | Фланец, разрезной | 8 |
| 21 | 26607-62631 | Уплотнительное кольцо | 4 |
| 22 | 01116-10030 | Болт | 16 |
| A | 26437-62531 | Хомут в сборе | 2 |
| 23 | 26437-62561 | Хомут | 4 |
| 24 | 26437-62601 | Кольцо, резиновый | 2 |
| 25 | 26507-62321 | Пластина | 2 |
| 26 | 01110-10100 | Болт | 4 |
| 27 | 01401-00010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
