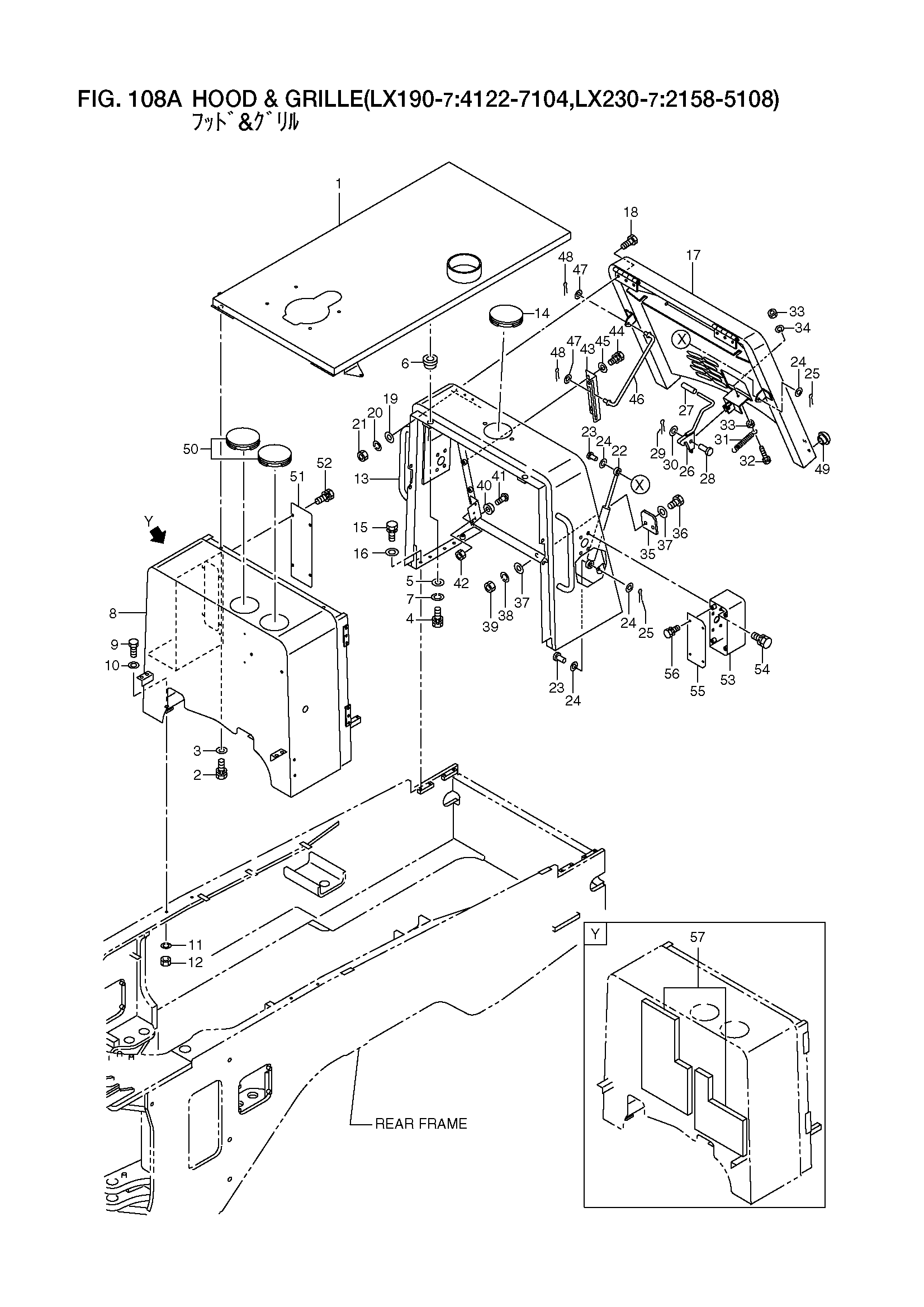

Капот и решётка(LX190-7: 4122-7104, LX230-7: 2158-5108) — HITACHI LX190-7
Заводская схема «Капот и решётка(LX190-7: 4122-7104, LX230-7: 2158-5108)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26796-40411 | Капот | 1 |
| 2 | 01183-12030 | Болт с шайбой | 2 |
| 3 | 26096-42351 | Шайба | 2 |
| 4 | 01110-12060 | Болт | 2 |
| 5 | 26602-12021 | Шайба | 2 |
| 6 | 26602-12011 | Резиновый, крепление | 2 |
| 7 | 02010-00012 | Шайба | 2 |
| 8 | 26796-40392 | Опора | 1 |
| 9 | 01116-12070 | Болт | 4 |
| 10 | 26096-42351 | Шайба | 4 |
| 11 | 02011-00012 | Шайба | 4 |
| 12 | 01401-10012 | Гайка | 4 |
| 13 | 26796-40401 | Опора, решётка | 1 |
| 14 | 26196-42271 | Колпачок, резиновый | 1 |
| 15 | 01183-12030 | Болт с шайбой | 8 |
| 16 | 26096-42351 | Шайба | 8 |
| 17 | 26716-40211 | Решётка | 1 |
| - | 26796-40421 | Решётка | 1 |
| 18 | 01110-10030 | Болт | 6 |
| 19 | 02000-00010 | Шайба | 6 |
| 20 | 02010-00010 | Шайба | 6 |
| 21 | 01401-00010 | Гайка | 6 |
| 22 | 216G6-43501 | Пружина, GAS | 1 |
| 23 | 02262-08020 | Палец | 2 |
| 24 | 02000-00008 | Шайба | 4 |
| 25 | 02200-02016 | Палец, коттер | 2 |
| 26 | 26796-43171 | Ограничитель | 1 |
| 27 | 26387-42231 | Рукоятка | 1 |
| 28 | 02262-10035 | Палец, клевис | 1 |
| 29 | 26067-42091 | Палец, стопорный | 1 |
| 30 | 02000-00010 | Шайба | 1 |
| 31 | 26604-13251 | Пружина | 1 |
| 32 | 01120-06060 | Болт | 1 |
| 33 | 01400-00006 | Гайка | 2 |
| 34 | 02010-00006 | Шайба | 1 |
| 35 | 26806-42561 | Ограничитель | 1 |
| 36 | 01110-10030 | Болт | 2 |
| 37 | 02000-00010 | Шайба | 4 |
| 38 | 02010-00010 | Шайба | 2 |
| 39 | 01401-00010 | Гайка | 2 |
| 40 | 26096-42411 | Резиновый, амортизатор | 2 |
| 41 | 01030-05020 | Винт | 2 |
| 42 | 01400-00005 | Гайка | 2 |
| 43 | 26796-43311 | Кронштейн | 1 |
| 44 | 01183-10030 | Болт с шайбой | 2 |
| 45 | 26606-52721 | Шайба | 2 |
| 46 | 26796-43301 | Шток | 1 |
| 47 | 02000-00008 | Шайба | 2 |
| 48 | 02200-02016 | Палец, коттер | 2 |
| 49 | 26426-78221 | Крышка | 2 |
| 50 | 26196-42271 | Колпачок, резиновый | 2 |
| 51 | 26796-43131 | Крышка | 1 |
| 52 | 01183-10020 | Болт с шайбой | 4 |
| 53 | 26752-40211 | Кронштейн | 2 |
| 54 | 01183-12030 | Болт с шайбой | 8 |
| 55 | 26752-42111 | Крышка | 2 |
| 56 | 01183-08016 | Болт с шайбой | 8 |
| 57 | 26796-43102 | Коврик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
