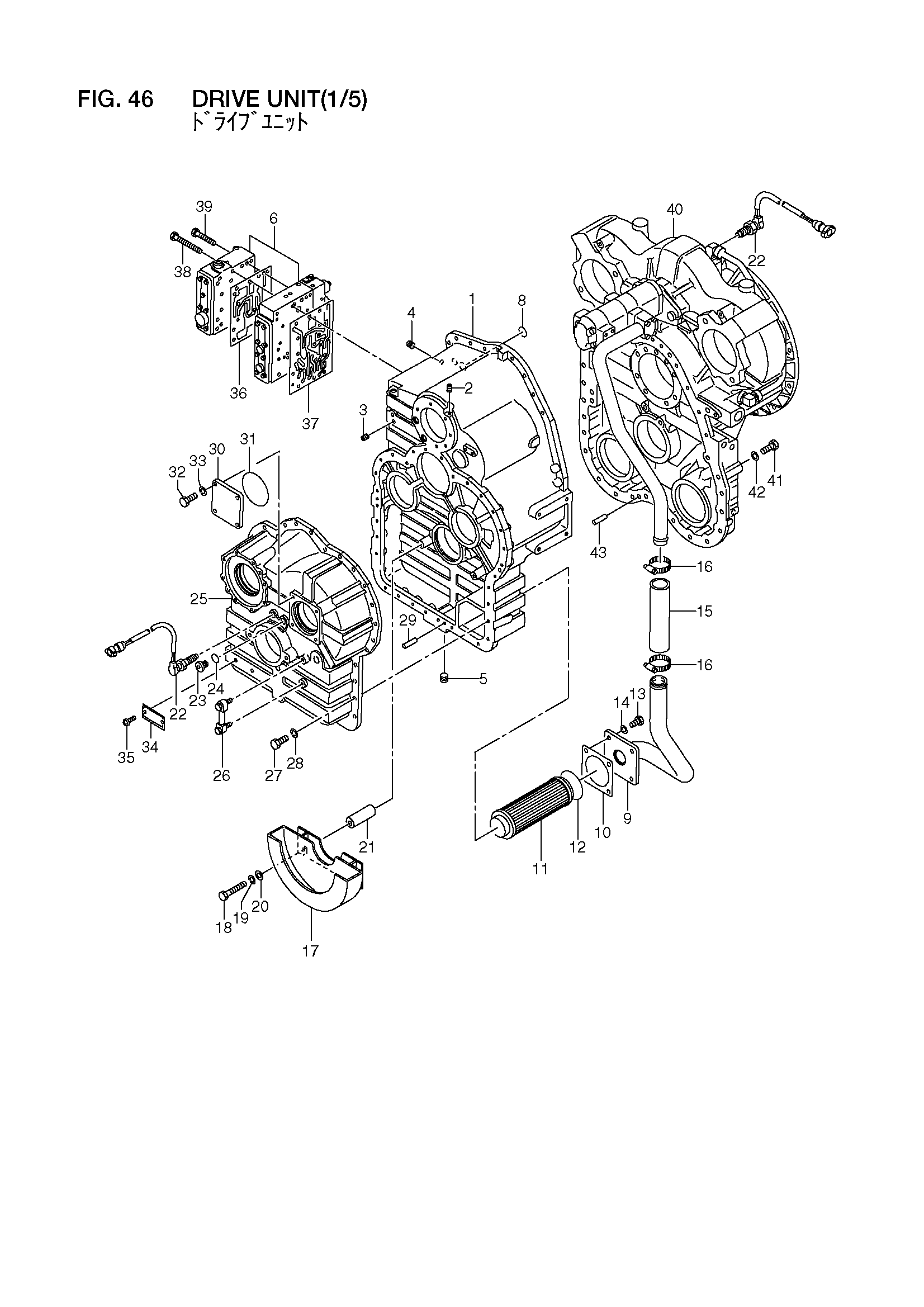

Привод блок(1/5) — HITACHI LX190-7

Заводская схема «Привод блок(1/5)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
A1	16792-50011	Привод блок в сборе	1
1	16762-52301	Корпус, трансмиссия	1
2	14813-82341	Пробка	1
3	14813-82351	Пробка	5
4	14813-82371	Пробка	2
5	14813-82461	Пробка	1
6	16762-50231	Трансмиссия гидрораспределитель	1
-	16792-50331	Трансмиссия гидрораспределитель	1
7	03300-00180	Уплотнительное кольцо	6
8	03300-00300	Уплотнительное кольцо	1
9	16762-52531	Трубка	1
10	16422-53131	Прокладка	1
11	16772-52651	Сетчатый фильтр	1
12	03310-00750	Уплотнительное кольцо	1
13	01110-12035	Болт	4
14	02010-00012	Шайба	4
15	16772-52791	Шланг	1
16	24067-62321	Зажим	2
17	16762-52551	Баффле, масляный	1
18	01110-12100	Болт	2
19	02010-00012	Шайба	2
20	02000-00012	Шайба	2
21	16762-52501	Трубка	2
22	16402-54331	Датчик	2
23	16762-52981	Пробка	1
24	03300-00250	Уплотнительное кольцо	1
25	16762-52321	Корпус	1
26	26607-52261	Указатель, масляный	1
27	01110-12035	Болт	33
28	02010-00012	Шайба	33
29	02212-10032	Палец	2
30	16762-52791	Пластина	1
31	03310-01350	Уплотнительное кольцо	1
32	01110-12035	Болт	4
33	02010-00012	Шайба	4
34	09300-00902	Информационная табличка	1
35	14092-52141	Винт	2
36	16402-53451	Прокладка	1
37	16402-53461	Прокладка	1
38	01171-10130	Болт	10
39	01171-10070	Болт	4
40	NO PART NO.	Крутящий момент конвертор	1
41	01110-12035	Болт	28
-	01110-12090	Болт	2
42	02010-00012	Шайба	30
43	02212-10032	Палец	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
