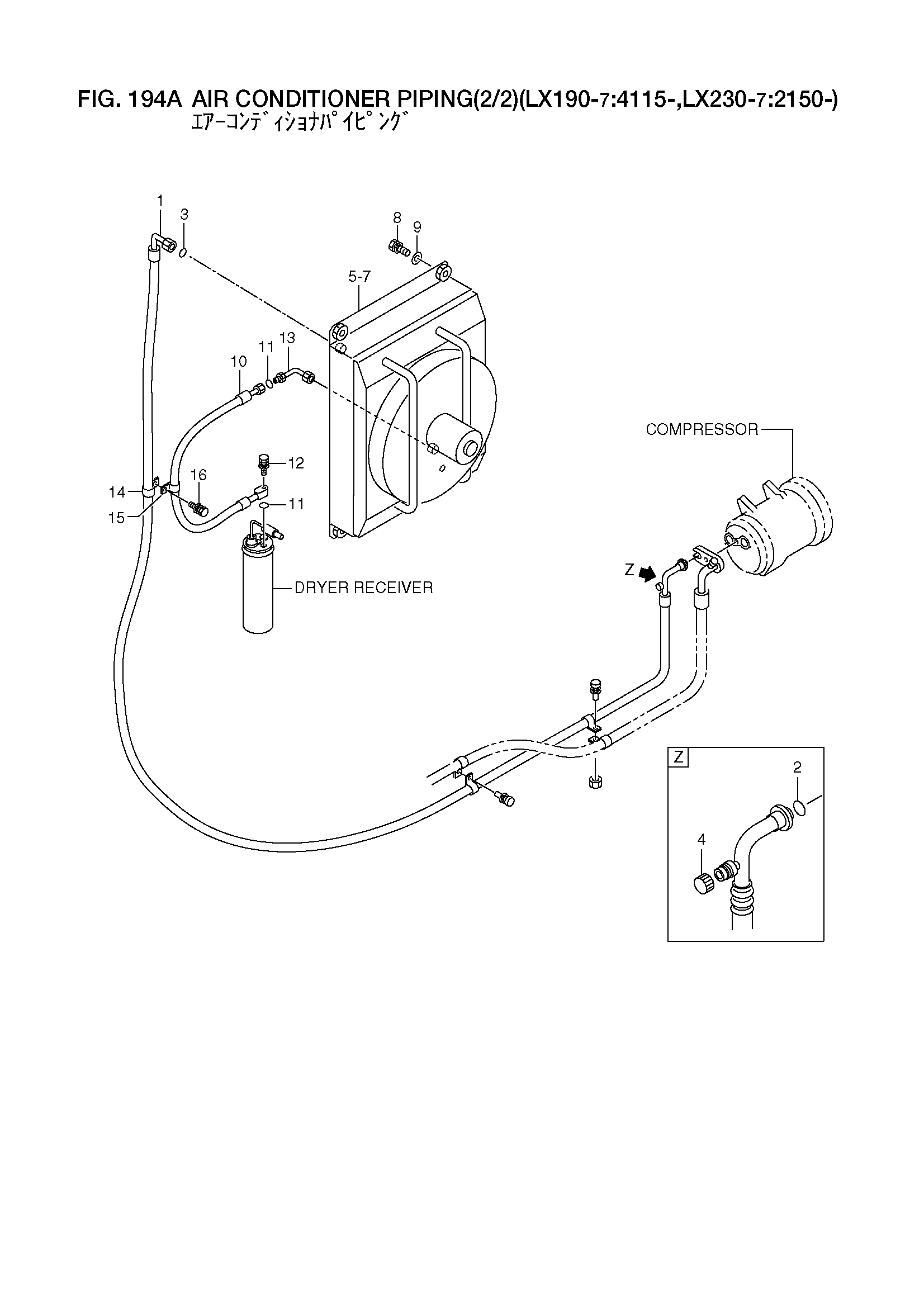

Кондиционер трубопроводы(2/2)(LX190-7: 4115-, LX230-7: 2150-) — HITACHI LX190-7
Заводская схема «Кондиционер трубопроводы(2/2)(LX190-7: 4115-, LX230-7: 2150-)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26796-72281 | Шланг | 1 |
| 2 | 26756-77091 | Уплотнительное кольцо | 1 |
| 3 | 26756-77121 | Уплотнительное кольцо | 1 |
| 4 | 26756-77141 | Колпачок | 1 |
| 5 | 79721-90082 | Конденсатор | 1 |
| 6 | 26826-74041 | Вентилятор | 1 |
| 7 | 26826-74031 | Гидромотор | 1 |
| 8 | 01183-10020 | Болт с шайбой | 4 |
| 9 | 02000-00010 | Шайба | 4 |
| 10 | 26836-62031 | Шланг | 1 |
| 11 | 530C7-62621 | Уплотнительное кольцо | 2 |
| 12 | 01183-06025 | Болт с шайбой | 1 |
| 13 | 79721-90083 | Трубка | 1 |
| 14 | 26602-42091 | Зажим | 1 |
| 15 | 26602-42071 | Зажим | 1 |
| 16 | 01183-10020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
