Клапан управление(2/4) — HITACHI LX190-7

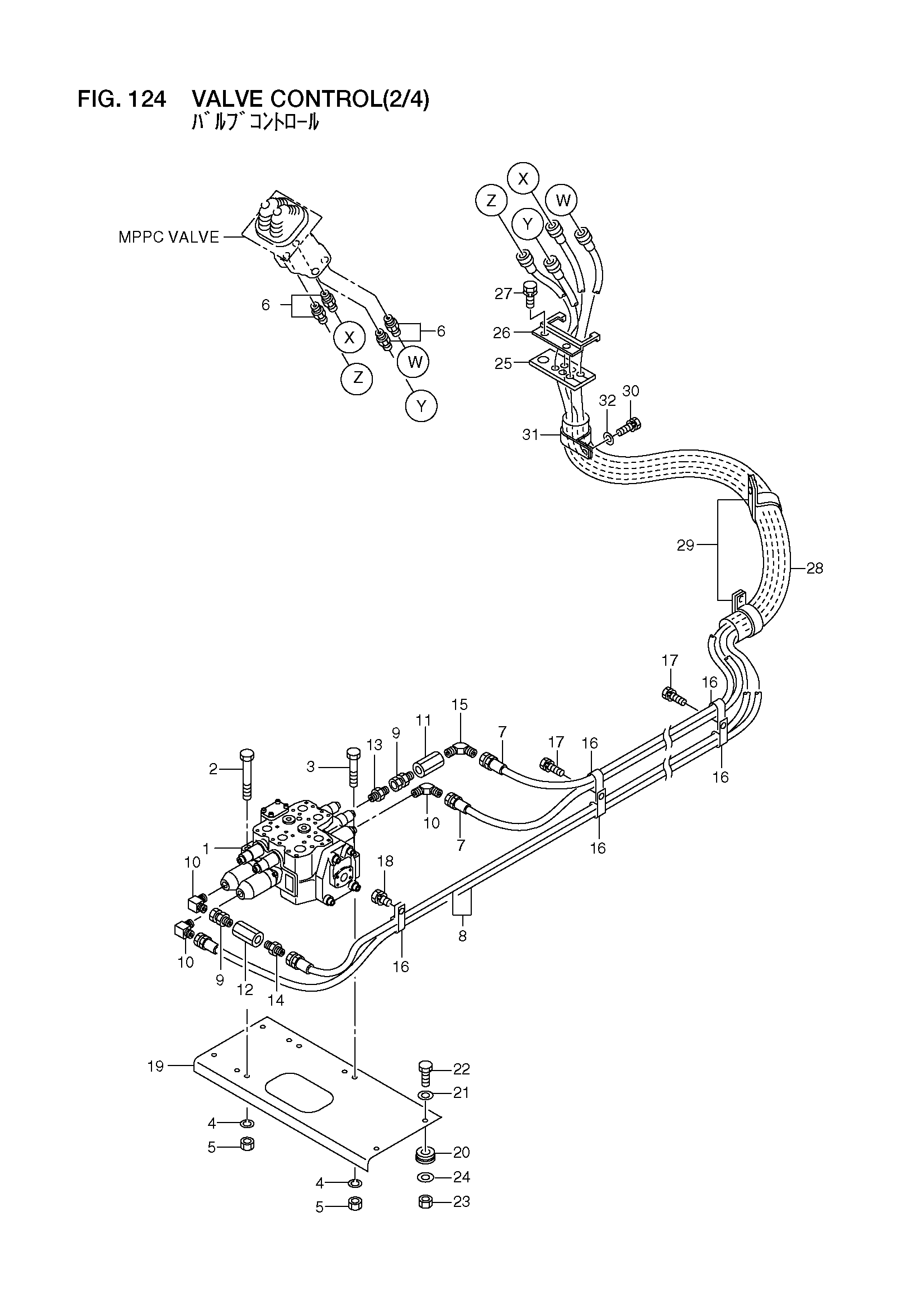

Заводская схема «Клапан управление(2/4)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26677-32011 | Основной клапан | 1 |
| - | 26677-32012 | Основной клапан | 1 |
| 2 | 01110-12140 | Болт | 2 |
| 3 | 01110-12100 | Болт | 1 |
| 4 | 02010-00012 | Шайба | 3 |
| 5 | 01401-00012 | Гайка | 3 |
| 6 | 21777-62981 | Адаптер | 4 |
| 7 | 26567-42061 | Шланг | 2 |
| 8 | 26567-42071 | Шланг | 2 |
| 9 | 04138-00202 | Адаптер | 2 |
| 10 | 21787-92161 | Угловой штуцер | 3 |
| 11 | 26557-42311 | Рестриктион | 1 |
| 12 | 26557-42321 | Рестриктион | 1 |
| 13 | 21777-62981 | Адаптер | 1 |
| 14 | 04137-00202 | Ниппель | 1 |
| 15 | 21967-62441 | Угловой штуцер | 1 |
| 16 | 26602-42181 | Зажим | 5 |
| 17 | 01183-10020 | Болт с шайбой | 2 |
| 18 | 01183-10016 | Болт с шайбой | 1 |
| 19 | 26677-42051 | Кронштейн | 1 |
| 20 | 26606-42251 | Крепление, резиновый | 4 |
| 21 | 26312-12021 | Шайба | 4 |
| 22 | 01110-12060 | Болт | 4 |
| 23 | 01401-00012 | Гайка | 4 |
| 24 | 02000-00012 | Шайба | 4 |
| 25 | 26557-42141 | Резиновая прокладка | 1 |
| 26 | 26827-42131 | Кронштейн | 1 |
| 27 | 01183-10020 | Болт с шайбой | 2 |
| 28 | 26607-42691 | Шланг, защита | 1 |
| 29 | 26607-42311 | Хомут | 2 |
| 30 | 01183-10020 | Болт с шайбой | 1 |
| 31 | 26607-42311 | Хомут | 1 |
| 32 | 26091-12081 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
