Кабина(крышка и короб) — HITACHI LX190-7

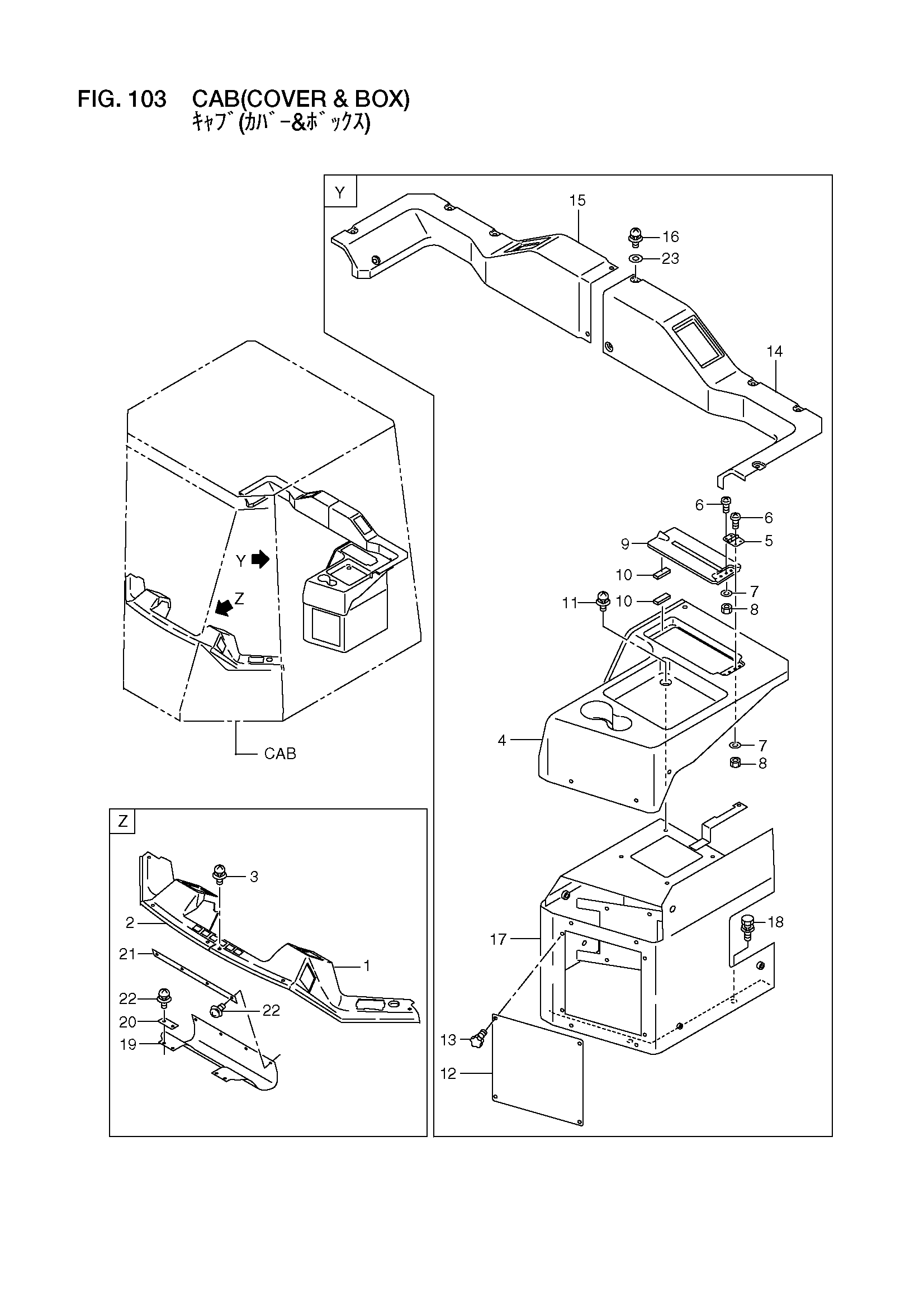

Заводская схема «Кабина(крышка и короб)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26196-73231 | Приборная панель | 1 |
| - | 26196-73232 | Приборная панель | 1 |
| 2 | 26196-73241 | Приборная панель | 1 |
| - | 26196-73242 | Приборная панель | 1 |
| 3 | 01033-06016 | Винт и шайба | 8 |
| A | 26566-70252 | Крышка в сборе | 1 |
| 4 | 26566-72182 | Крышка | 1 |
| 5 | 26756-73911 | Петля | 2 |
| 6 | 01031-03010 | Винт | 8 |
| 7 | 02000-00003 | Шайба | 8 |
| 8 | 01400-00003 | Гайка | 8 |
| 9 | 26566-72461 | Крышка | 1 |
| 10 | 26756-75951 | Резиновый, магнетик | 2 |
| 11 | 01033-06016 | Винт и шайба | 12 |
| 12 | 26566-72441 | Крышка | 1 |
| 13 | 26406-52421 | Ручка | 4 |
| 14 | 26566-72192 | Крышка, задний | 1 |
| 15 | 26566-72202 | Крышка, задний | 1 |
| 16 | 01033-06016 | Винт и шайба | 10 |
| 17 | 26566-70221 | Короб | 1 |
| 18 | 01183-10020 | Болт с шайбой | 2 |
| 19 | 26566-72471 | Крышка | 1 |
| 20 | 26566-72491 | Пластина | 2 |
| 21 | 26566-72481 | Пластина | 1 |
| 22 | 01033-06016 | Винт и шайба | 8 |
| 23 | 02000-20008 | Шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
