Гидроцилиндр стрелы(LX190-7) — HITACHI LX190-7

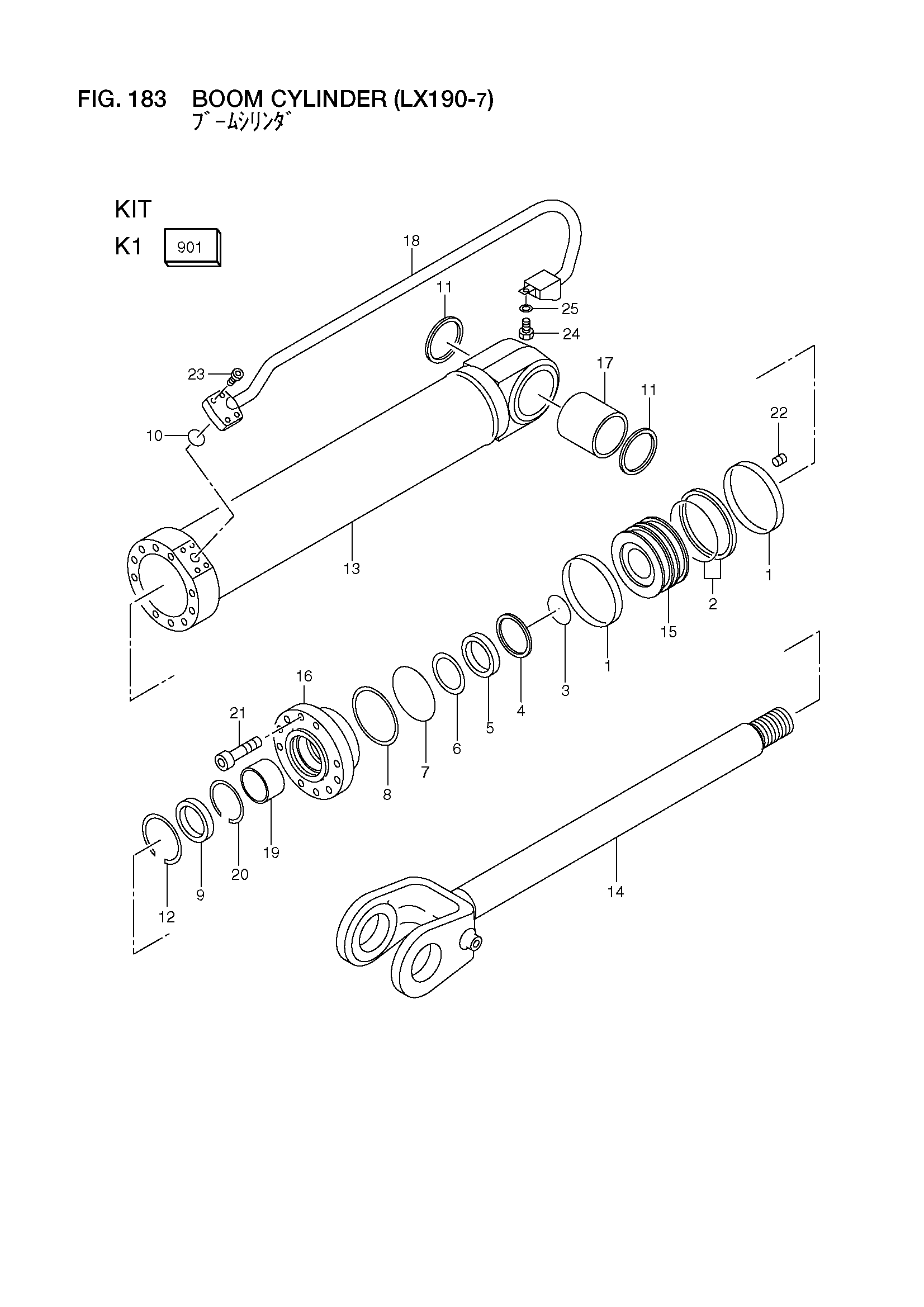

Заводская схема «Гидроцилиндр стрелы(LX190-7)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26718-40201 | Гидроцилиндр стрелы в сборе | 2 |
| 901 | 26678-47001 | Комплект, уплотнение | 2 |
| 1 | 26678-47011 | Кольцо, веар | 4 |
| 2 | 26678-47021 | Уплотнение, поршень | 2 |
| 3 | 26568-57031 | Уплотнительное кольцо | 2 |
| 4 | 26568-57041 | Кольцо, буффер | 2 |
| 5 | 26568-57051 | Уплотнение, шток | 2 |
| 6 | 26568-57061 | Кольцо, задний UP | 2 |
| 7 | 26679-47031 | Уплотнительное кольцо | 2 |
| 8 | 26679-47041 | Кольцо, задний UP | 2 |
| 9 | 26568-57091 | Уплотнение, пыль | 2 |
| 10 | 26568-57101 | Уплотнительное кольцо | 2 |
| 11 | 26678-47051 | Уплотнение, пыль | 4 |
| 12 | 26568-57121 | Кольцо, стопорный | 2 |
| 13 | 26718-47011 | Трубка | 2 |
| 14 | 26718-47021 | Шток, поршень | 2 |
| 15 | 26678-47081 | Поршень | 2 |
| 16 | 26678-47091 | Крышка, шток | 2 |
| 17 | 26678-47101 | Втулка | 2 |
| 18 | 26718-47031 | Трубка | 2 |
| 19 | 26568-57191 | Втулка | 2 |
| 20 | 26568-57201 | Кирклип | 2 |
| 21 | 26568-47211 | Болт | 20 |
| 22 | 26568-47221 | Винт | 2 |
| 23 | 26568-47231 | Болт | 8 |
| 24 | 26568-47241 | Болт | 2 |
| 25 | 26568-47251 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
