Ковш(двойной кромка)(LX190-7) — HITACHI LX190-7

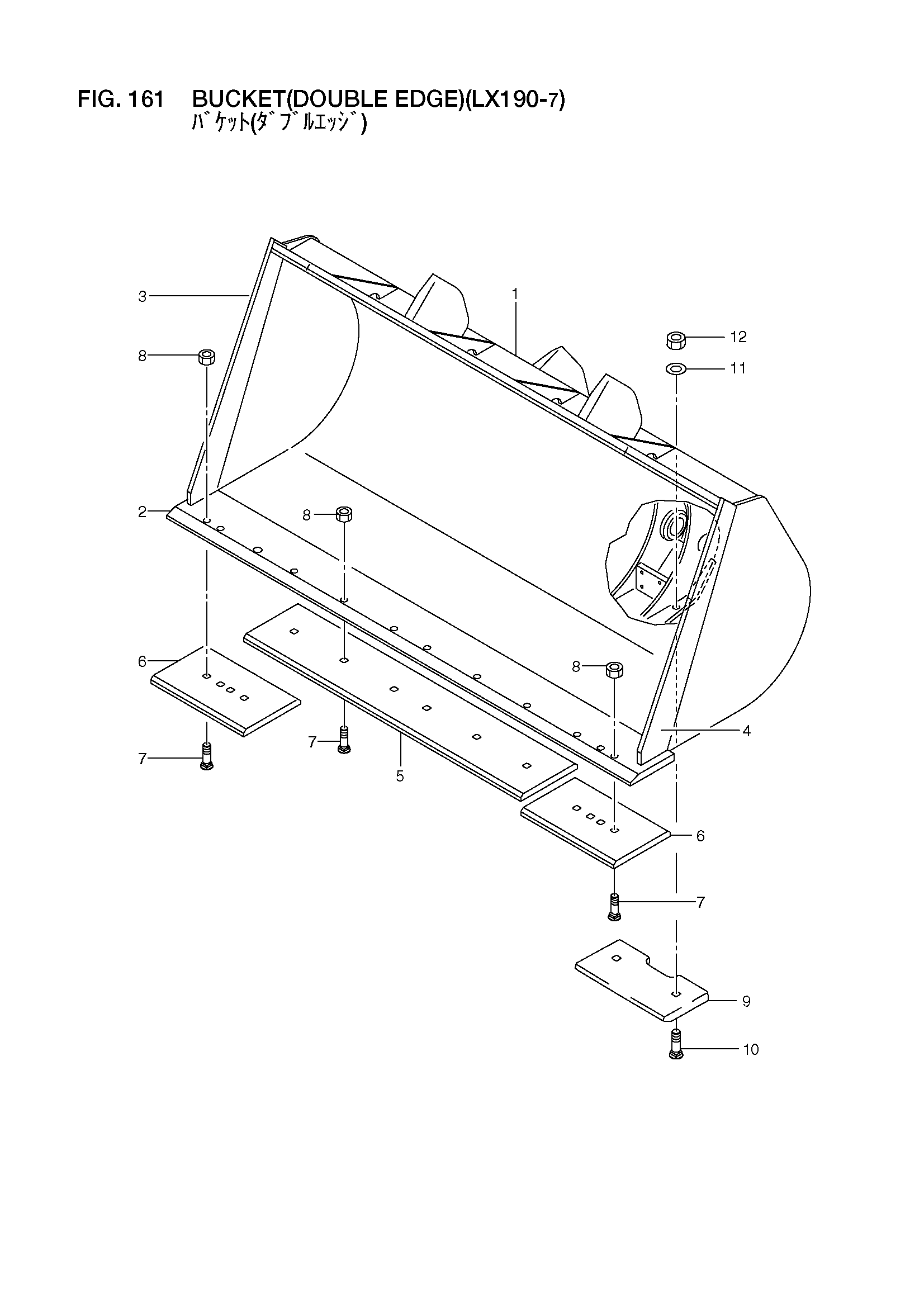

Заводская схема «Ковш(двойной кромка)(LX190-7)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26718-80011 | Ковш в сборе, DEB | 1 |
| 1 | 26718-80201 | Ковш | 1 |
| 2 | 26778-82372 | Кромка, режущий | 1 |
| 3 | 26718-82011 | Кромка, боковой, RH | 1 |
| 4 | 26718-82021 | Кромка, боковой, LH | 1 |
| 5 | 26788-82621 | Кромка, двойной, центральный | 1 |
| 6 | 26788-82611 | Кромка, двойной, боковой | 2 |
| 7 | 26788-82291 | Болт | 12 |
| 8 | 56600-54751 | Гайка | 12 |
| 9 | 56600-67771 | Пластина, веар | 2 |
| 10 | 56600-51371 | Болт | 4 |
| 11 | 56600-51471 | Шайба | 4 |
| 12 | 56600-54751 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
