Муфта(форвард и реверсе) — HITACHI LX190-7

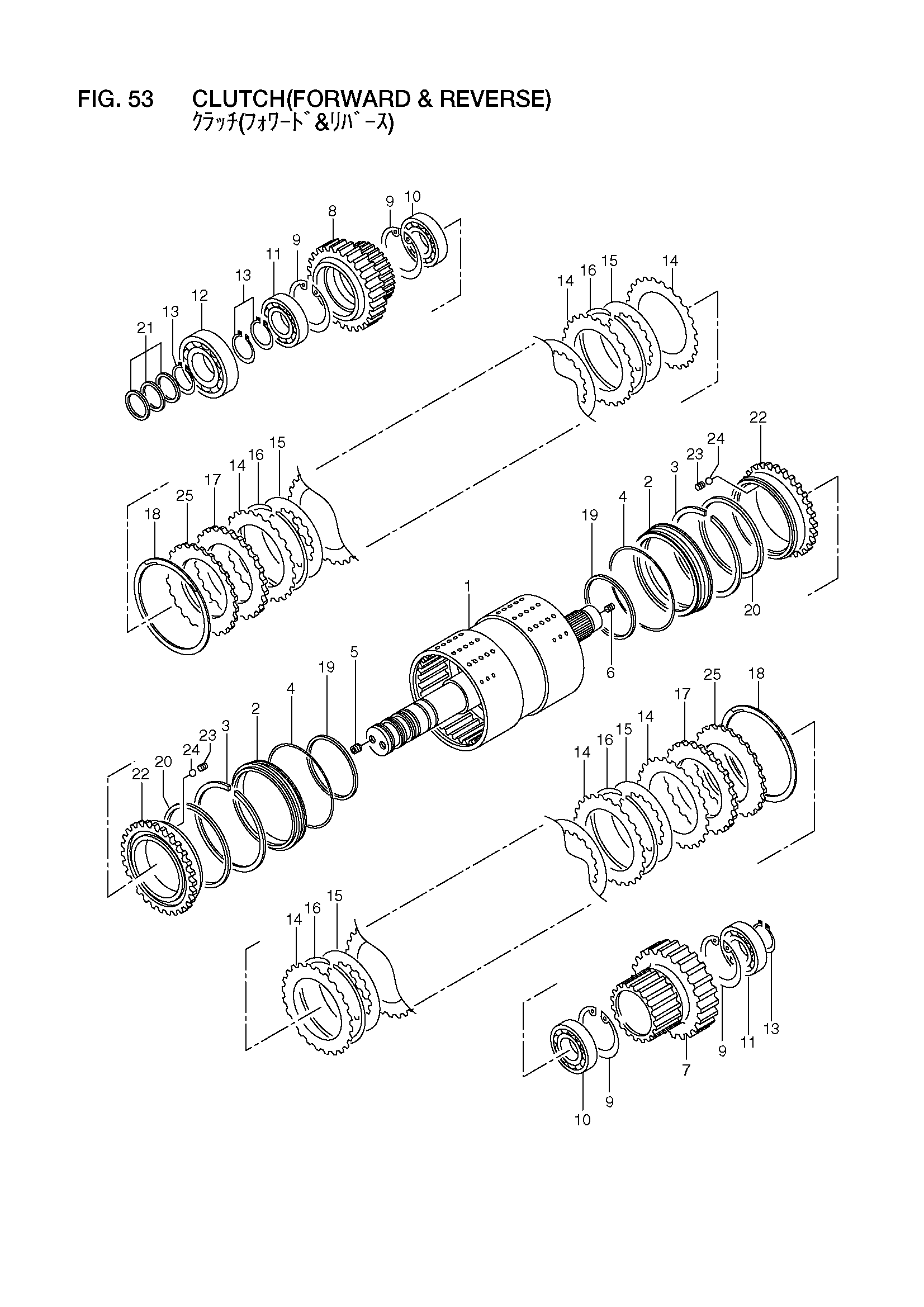

Заводская схема «Муфта(форвард и реверсе)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 16772-50213 | Вал и барабан | 1 |
| 2 | 16422-52982 | Проставка | 2 |
| 3 | 16422-53152 | Кольцо, стопорный | 2 |
| 4 | 16422-53141 | Уплотнительное кольцо | 2 |
| 5 | 14813-82351 | Пробка | 2 |
| 6 | 16312-52371 | Пробка | 1 |
| 7 | 16772-52071 | Шестерня | 1 |
| - | 16792-52191 | Шестерня | 1 |
| 8 | 16792-52111 | Шестерня | 1 |
| 9 | 02110-00090 | Кольцо, стопорный | 4 |
| 10 | 03001-06011 | Подшипник | 2 |
| 11 | 03011-06011 | Подшипник | 2 |
| 12 | 03007-06311 | Подшипник | 1 |
| 13 | 02100-00055 | Кольцо, стопорный | 4 |
| 14 | 16422-52271 | Пластина | 26 |
| 15 | 16422-52281 | Пластина | 26 |
| 16 | 16422-52712 | Пружина | 26 |
| 17 | 16772-53131 | Пластина, концевой | 2 |
| 18 | 16832-53031 | Кольцо, стопорный | 2 |
| 19 | 16422-53731 | Кольцо, уплотнение | 2 |
| 20 | 16422-53741 | Кольцо, уплотнение | 2 |
| 21 | 16772-52951 | Кольцо, уплотнение | 3 |
| A | 16422-50381 | Поршень в сборе | 2 |
| 22 | NO PART NO. | Поршень | 2 |
| 23 | NO PART NO. | Сиденье, клапан | 2 |
| 24 | NO PART NO. | Шарик | 2 |
| 25 | 16762-53062 | Пружина, беллевилле | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
