Капот и решётка(LX190-7: 7125-, LX230-7: 5138-) — HITACHI LX190-7

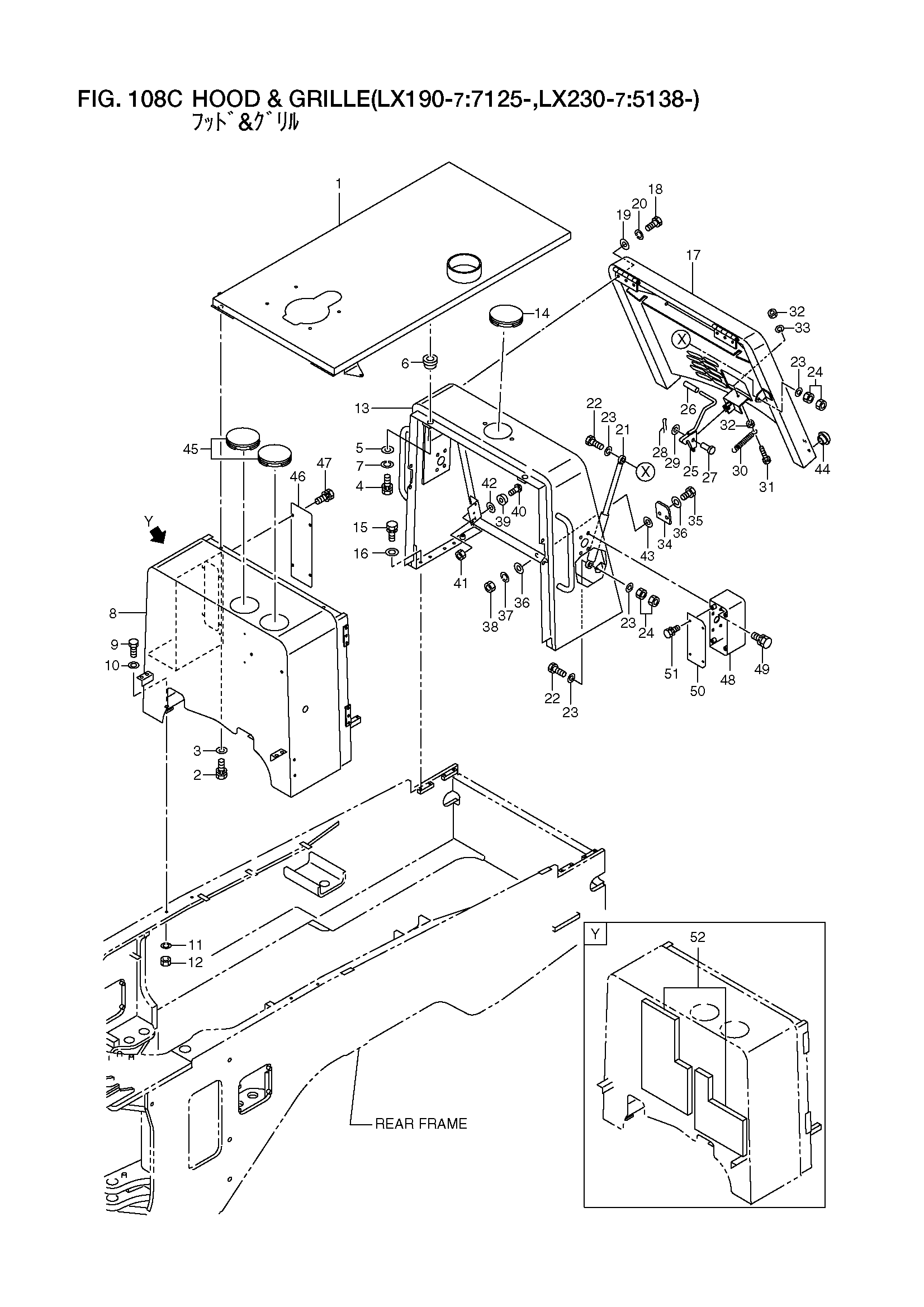

Заводская схема «Капот и решётка(LX190-7: 7125-, LX230-7: 5138-)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26796-40411	Капот	1
2	01183-12030	Болт с шайбой	2
3	26096-42351	Шайба	2
4	01110-12060	Болт	2
5	26602-12021	Шайба	2
6	26602-12011	Резиновый, крепление	2
7	02010-00012	Шайба	2
8	26796-40392	Опора	1
9	01116-12070	Болт	4
10	26096-42351	Шайба	4
11	02011-00012	Шайба	4
12	01401-10012	Гайка	4
13	26796-40402	Опора, решётка	1
14	26196-42271	Колпачок, резиновый	1
15	01183-12030	Болт с шайбой	8
16	26096-42351	Шайба	8
17	26716-40212	Решётка	1
-	26796-40422	Решётка	1
18	01110-10030	Болт	6
19	02000-00010	Шайба	6
20	02010-00010	Шайба	6
21	535C2-60401	Пружина, GAS	1
22	01106-08030	Болт	2
23	02000-00008	Шайба	4
24	01400-10008	Гайка	4
25	26796-43171	Ограничитель	1
26	26387-42231	Рукоятка	1
27	02262-10035	Палец, клевис	1
28	26067-42091	Палец, стопорный	1
29	02000-00010	Шайба	1
30	26604-13251	Пружина	1
31	01120-06060	Болт	1
32	01400-00006	Гайка	2
33	02010-00006	Шайба	1
34	26806-42561	Ограничитель	1
35	01110-10030	Болт	2
36	02000-00010	Шайба	4
37	02010-00010	Шайба	2
38	01401-00010	Гайка	2
39	26506-52111	Амортизатор, резиновый	2
40	01030-05020	Винт	2
41	01400-00005	Гайка	2
42	26606-52721	Шайба	4
43	02000-00010	Шайба	4
44	26426-78221	Крышка	2
45	26196-42271	Колпачок, резиновый	2
46	26796-43131	Крышка	1
47	01183-10020	Болт с шайбой	4
48	26752-40211	Кронштейн	2
49	01183-12030	Болт с шайбой	8
50	26752-42111	Крышка	2
51	01183-08016	Болт с шайбой	8
52	26796-43102	Коврик	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
