Кондиционер без комплект(аклс2)(LX230-7)(OP) — HITACHI LX190-7

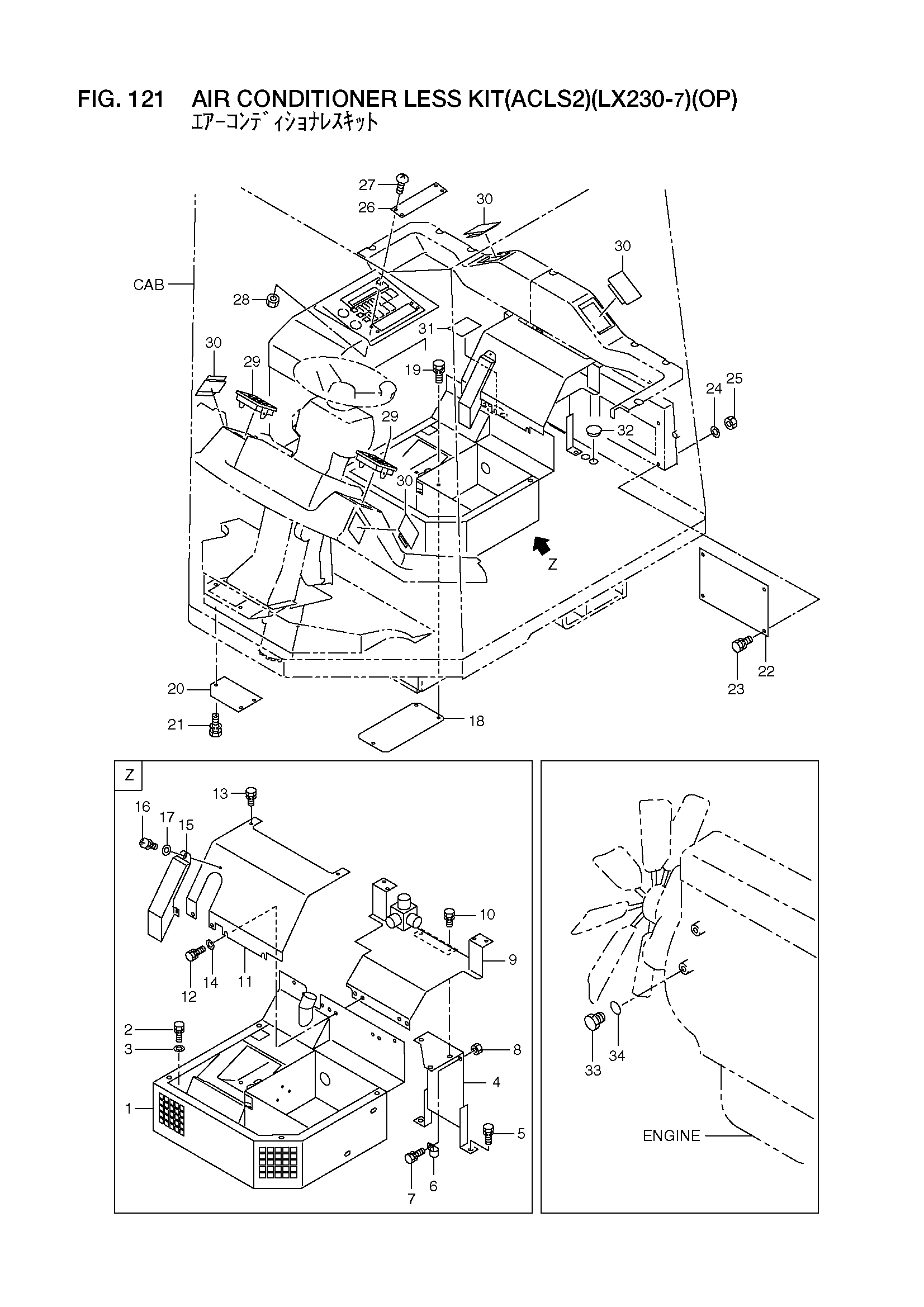

Заводская схема «Кондиционер без комплект(аклс2)(LX230-7)(OP)» для HITACHI LX190-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26676-70222 | Базовый, сиденье | 1 |
| 2 | 01183-10020 | Болт с шайбой | 6 |
| 3 | 26606-52721 | Шайба | 4 |
| 4 | 26756-71211 | Кронштейн | 1 |
| 5 | 01183-10025 | Болт с шайбой | 2 |
| 6 | 26602-42071 | Зажим | 1 |
| 7 | 01183-10020 | Болт с шайбой | 1 |
| 8 | 01401-00010 | Гайка | 1 |
| 9 | 26676-72062 | Кронштейн | 1 |
| 10 | 01183-08016 | Болт с шайбой | 4 |
| 11 | 26676-72073 | Пластина | 1 |
| 12 | 01183-08016 | Болт с шайбой | 2 |
| 13 | 01183-06016 | Болт с шайбой | 2 |
| 14 | 02000-00008 | Шайба | 2 |
| 15 | 26676-72451 | Крышка | 1 |
| 16 | 01033-06016 | Винт и шайба | 3 |
| 17 | 02000-20006 | Шайба | 3 |
| 18 | 56560-51461 | Крышка | 1 |
| 19 | 01183-08020 | Болт с шайбой | 3 |
| 20 | 56560-51471 | Крышка | 1 |
| 21 | 01183-08020 | Болт с шайбой | 3 |
| 22 | 56560-51481 | Крышка | 1 |
| 23 | 01183-08016 | Болт с шайбой | 4 |
| 24 | 02000-00008 | Шайба | 4 |
| 25 | 01400-00008 | Гайка | 4 |
| 26 | 56560-51491 | Крышка | 1 |
| 27 | 01033-05012 | Винт и шайба | 4 |
| 28 | 01400-00005 | Гайка | 4 |
| 29 | 26756-76141 | Решётка | 2 |
| 30 | 26486-72231 | Резиновый, колпачок | 4 |
| 31 | 26446-52041 | Пластина, уплотнение | 1 |
| 32 | 21471-23061 | Уплотнительная втулка | 4 |
| 33 | 16762-52951 | Пробка | 2 |
| 34 | 03300-00180 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX190-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
