Планет водило — HITACHI LX160-7

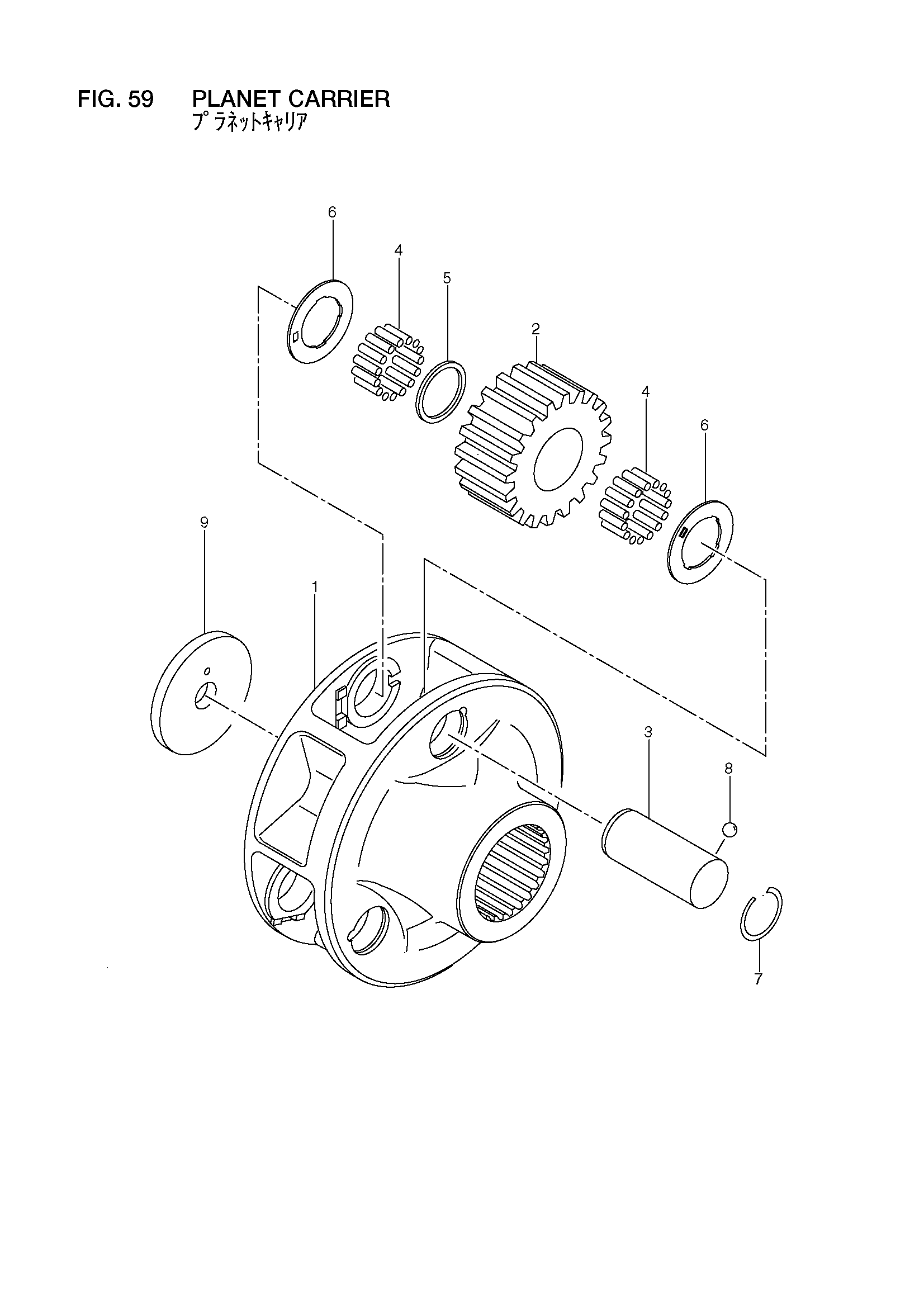

Заводская схема «Планет водило» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 16673-00201 | Планет водило в сборе | 4 |
| 1 | 16673-02071 | Водило | 4 |
| 2 | 16673-02091 | Шестерня | 12 |
| 3 | 16763-02482 | Вал | 12 |
| 4 | 16603-02422 | Каток, неедле | 600 |
| 5 | 16603-03301 | Проставка | 12 |
| 6 | 16603-02261 | Шайба, упорный | 24 |
| 7 | 16763-02621 | Кольцо, стопорный | 12 |
| 8 | 03190-00012 | Шарик | 12 |
| 9 | 16763-02291 | Пластина, фиксатор | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
