Кондиционер(2/2) — HITACHI LX160-7

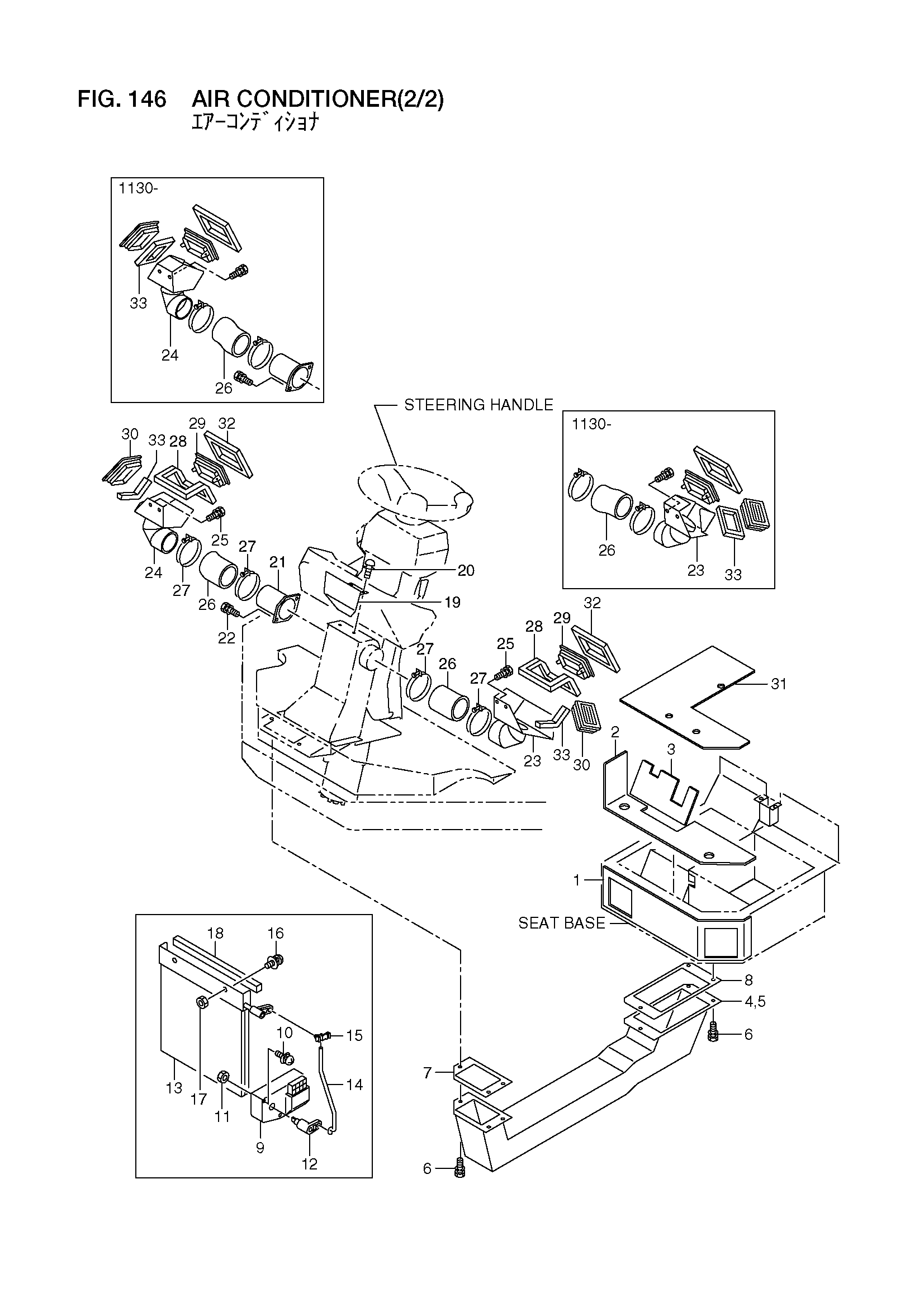

Заводская схема «Кондиционер(2/2)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26676-72301 | Коврик | 1 |
| 2 | 26676-72321 | Коврик | 1 |
| 3 | 26676-72312 | Коврик | 1 |
| 4 | 26676-72212 | Воздуховод | 1 |
| 5 | 26566-75201 | Коврик | 1 |
| 6 | 01183-08020 | Болт с шайбой | 6 |
| 7 | 26676-72251 | Резиновая прокладка | 1 |
| 8 | 26676-72262 | Резиновая прокладка | 1 |
| - | 03510-15070 | Спонге | 1 |
| 9 | 26756-75021 | Актуатер | 1 |
| 10 | 01033-04030 | Винт и шайба | 3 |
| 11 | 01400-00004 | Гайка | 3 |
| 12 | 26756-76111 | Рычаг | 1 |
| 13 | 26756-76341 | Дверь | 1 |
| 14 | 26756-75811 | Шток | 1 |
| 15 | 26756-75821 | Зажим | 1 |
| 16 | 01033-06016 | Винт | 2 |
| 17 | 01400-00006 | Гайка | 2 |
| 18 | 26566-75411 | Коврик | 1 |
| 19 | 26676-72271 | Воздуховод | 1 |
| 20 | 01183-08016 | Болт с шайбой | 2 |
| 21 | 26676-72201 | Воздуховод | 1 |
| - | 26676-72202 | Воздуховод | 1 |
| 22 | 01183-08016 | Болт с шайбой | 2 |
| 23 | 26676-72041 | Воздуховод | 1 |
| - | 26676-72042 | Воздуховод | 1 |
| 24 | 26676-72051 | Воздуховод | 1 |
| - | 26676-72052 | Воздуховод | 1 |
| 25 | 01183-08016 | Болт с шайбой | 4 |
| 26 | 26676-72281 | Шланг | 2 |
| - | 26676-72391 | Шланг | 2 |
| 27 | 26607-63291 | Зажим | 4 |
| 28 | 26676-73371 | Спонге | 2 |
| 29 | 26756-76141 | Решётка | 2 |
| 30 | 25369-47031 | Решётка | 2 |
| 31 | 26676-72171 | Коврик | 1 |
| 32 | 26196-73801 | Спонге | 2 |
| 33 | 26566-75501 | Спонге | 2 |
| - | 26426-73391 | Спонге | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
