Радиатор(-1178) — HITACHI LX160-7

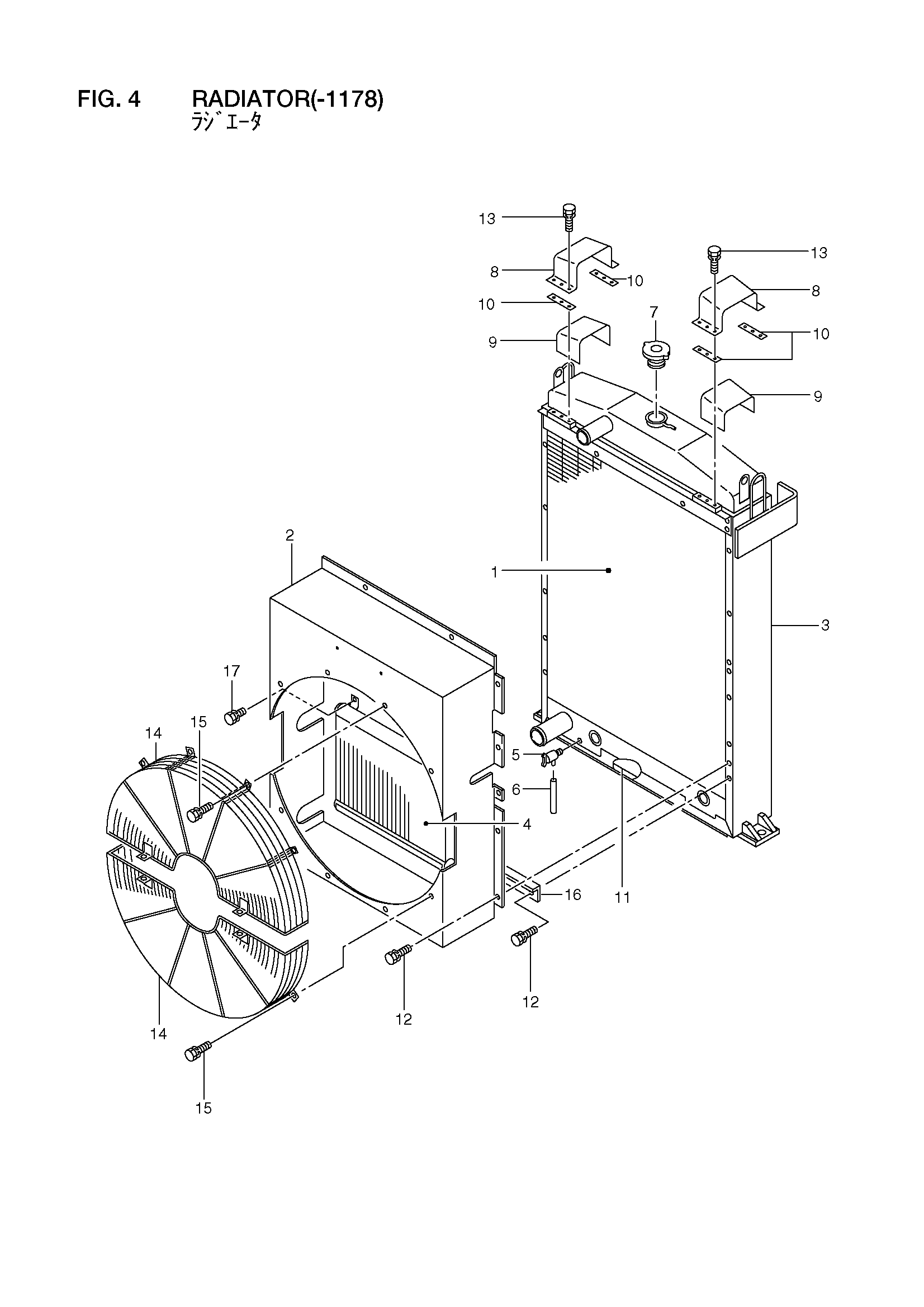

Заводская схема «Радиатор(-1178)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26672-10221 | Радиатор в сборе | 1 |
| 1 | 26762-17031 | Радиатор | 1 |
| 2 | 26672-17061 | Кожух | 1 |
| 3 | 26672-17011 | Рама | 1 |
| 4 | 26672-17022 | Радиатор, масляный | 1 |
| 5 | 26602-17081 | Кран | 1 |
| 6 | 26702-17201 | Шланг | 1 |
| 7 | 26702-17231 | Колпачок | 1 |
| 8 | 26602-17021 | Хомут | 2 |
| 9 | 26602-17031 | Лист, резиновый | 2 |
| 10 | 26602-17041 | Регулировочная шайба | 0 |
| 11 | 26602-17011 | Лист, резиновый | 1 |
| 12 | 01183-10020 | Болт | 16 |
| 13 | 01183-08016 | Болт | 12 |
| 14 | 26762-17102 | Сетка, провод | 2 |
| 15 | 01183-10020 | Болт | 10 |
| 16 | 26672-17051 | Пластина | 2 |
| 17 | 01183-08020 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
