Кондиционер блок — HITACHI LX160-7

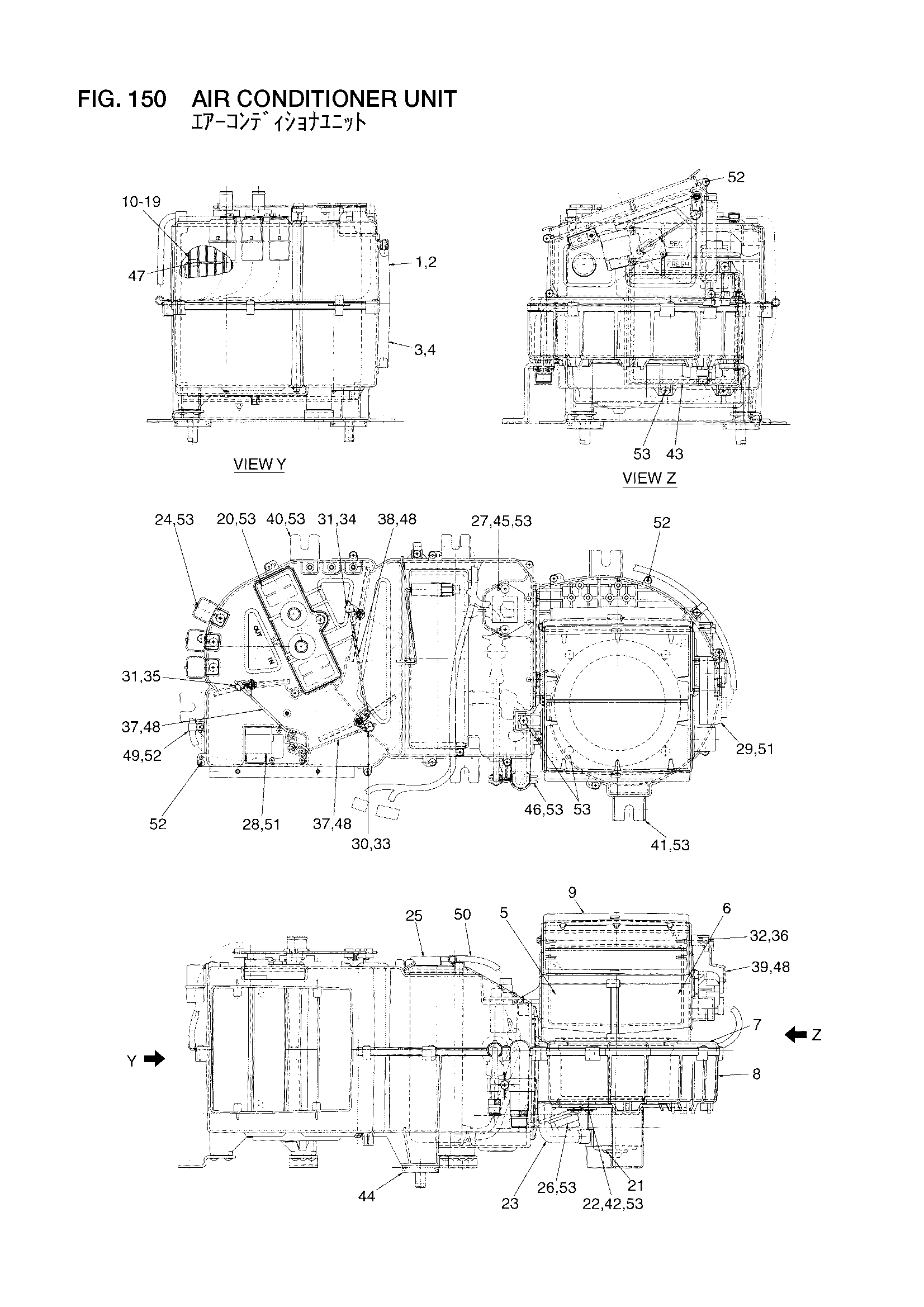

Заводская схема «Кондиционер блок» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26756-71091 | Воздушный CON блок в сборе | 1 |
| A2 | 26756-77361 | Корпус в сборе | 1 |
| 1 | 26756-77371 | Корпус | 1 |
| 2 | 26756-77381 | Накладка | 1 |
| A3 | 26756-77391 | Корпус в сборе | 1 |
| 3 | 26756-77401 | Корпус | 1 |
| 4 | 26756-77411 | Накладка | 1 |
| 5 | 26756-77421 | Корпус | 1 |
| 6 | 26756-77431 | Корпус | 1 |
| 7 | 26756-77441 | Скролл | 1 |
| 8 | 26756-77451 | Скролл | 1 |
| 9 | 26756-77921 | Фильтр | 1 |
| A4 | 26756-77491 | Евапоратор в сборе | 1 |
| 10 | 26756-77501 | Клапан, експансион | 1 |
| 11 | 26756-77511 | Трубка | 1 |
| 12 | 26756-77121 | Уплотнительное кольцо | 1 |
| 13 | 26756-77111 | Уплотнительное кольцо | 1 |
| 14 | 26756-77521 | Зажим | 1 |
| 15 | 26756-77531 | Винт | 1 |
| 16 | 26756-77541 | Изолятор | 1 |
| 17 | 26756-77551 | Накладка | 1 |
| 18 | 26756-77561 | Уплотнение | 1 |
| 19 | 26756-77571 | Изолятор | 1 |
| 20 | 26756-77581 | Коре, отопитель | 1 |
| 21 | 26756-77591 | Гидромотор, вентилятор | 1 |
| 22 | 26756-77601 | Виброизолятор | 3 |
| 23 | 26756-77611 | Шланг | 1 |
| 24 | 26756-77621 | Реле | 3 |
| 25 | 26756-77631 | Термостат | 1 |
| 26 | 26756-77931 | Резистор | 1 |
| 27 | 26756-77651 | Трансистор, силовой | 1 |
| 28 | 26756-77661 | Актуатер | 1 |
| 29 | 26756-77671 | Актуатер | 1 |
| 30 | 26756-77681 | Рычаг | 1 |
| 31 | 26756-77691 | Рычаг | 2 |
| 32 | 26756-77701 | Рычаг | 1 |
| 33 | 26756-77711 | Дверь | 1 |
| 34 | 26756-77721 | Дверь | 1 |
| 35 | 26756-77731 | Дверь | 1 |
| 36 | 26756-77741 | Дверь | 1 |
| 37 | 26756-77751 | Шток | 2 |
| 38 | 26756-77761 | Шток | 1 |
| 39 | 26756-77771 | Шток | 1 |
| 40 | 26756-77781 | Кронштейн | 4 |
| 41 | 26756-77791 | Кронштейн | 2 |
| 42 | 26756-77801 | Шайба | 3 |
| 43 | 26756-77811 | Накладка | 1 |
| 44 | 26756-77821 | Накладка | 2 |
| 45 | 26756-77831 | Уплотнение | 1 |
| 46 | 26756-77841 | Зажим | 2 |
| 47 | 26756-77851 | Зажим | 1 |
| 48 | 26756-77861 | Зажим | 4 |
| 49 | 26756-77871 | Зажим | 4 |
| 50 | 26756-77881 | Провод жгут проводов | 1 |
| 51 | 26756-77891 | Винт | 6 |
| 52 | 26756-77901 | Винт | 25 |
| 53 | 26756-77911 | Винт | 39 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
