Гидравлическая система(трансмиссия) — HITACHI LX160-7

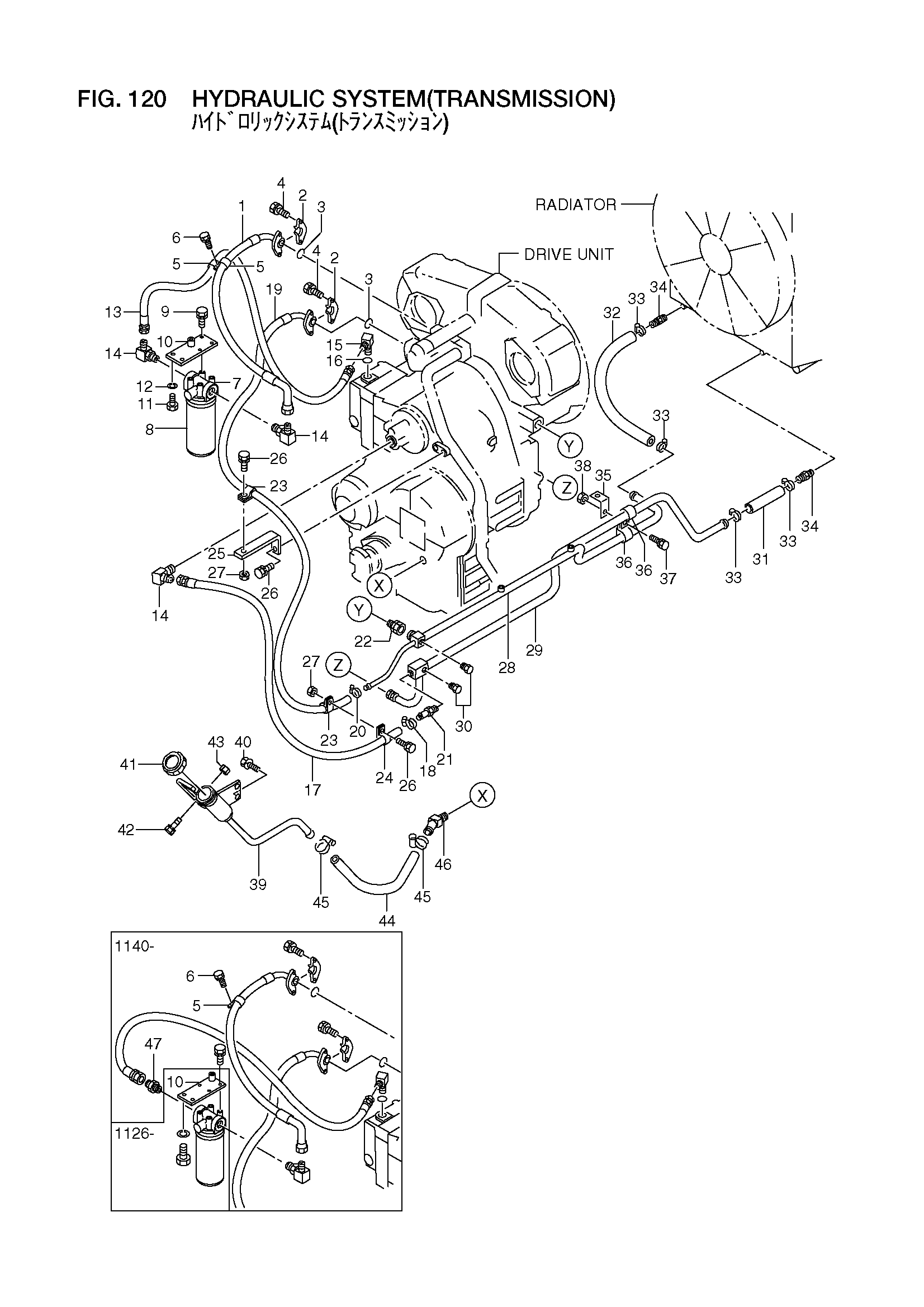

Заводская схема «Гидравлическая система(трансмиссия)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26677-82111 | Шланг | 1 |
| 2 | 26607-62561 | Фланец, разрезной | 4 |
| 3 | 26607-62621 | Уплотнительное кольцо | 2 |
| 4 | 01106-10025 | Болт | 8 |
| 5 | 26507-82031 | Зажим | 2 |
| - | 26507-82031 | Зажим | 1 |
| 6 | 01183-10020 | Болт с шайбой | 1 |
| A1 | 26557-82041 | Заливная горловина в сборе | 1 |
| 7 | 26557-82061 | Головка | 1 |
| 8 | 26557-82051 | Картридж | 1 |
| 9 | 01183-10025 | Болт с шайбой | 3 |
| 10 | 26557-80211 | Кронштейн | 1 |
| - | 26567-82041 | Кронштейн | 1 |
| 11 | 01116-12030 | Болт | 2 |
| 12 | 02010-00012 | Шайба | 2 |
| 13 | 26677-82051 | Шланг | 1 |
| 14 | 04150-20606 | Угловой штуцер | 3 |
| - | 04150-20606 | Угловой штуцер | 2 |
| 15 | 21787-92191 | Угловой штуцер | 1 |
| 16 | 03320-00290 | Уплотнительное кольцо | 1 |
| 17 | 26677-82021 | Шланг | 1 |
| 18 | 24067-62281 | Зажим | 1 |
| 19 | 26677-82121 | Шланг | 1 |
| 20 | 24067-62261 | Зажим | 1 |
| 21 | 56501-62721 | Ниппель | 1 |
| 22 | 04135-20606 | Унион | 1 |
| 23 | 26602-42111 | Зажим | 2 |
| 24 | 26507-82031 | Зажим | 1 |
| 25 | 26826-72021 | Кронштейн | 1 |
| 26 | 01183-10020 | Болт с шайбой | 3 |
| 27 | 01401-00010 | Гайка | 2 |
| 28 | 26677-80221 | Трубка | 1 |
| 29 | 26677-80231 | Трубка | 1 |
| 30 | 24047-92101 | Пробка | 2 |
| 31 | 04710-10028 | Шланг | 1 |
| - | 26677-82131 | Шланг | 1 |
| 32 | 04710-10050 | Шланг | 1 |
| - | 26677-82141 | Шланг | 1 |
| 33 | 24067-62291 | Зажим | 4 |
| 34 | 26607-82061 | Ниппель | 2 |
| 35 | 26812-42751 | Кронштейн | 1 |
| 36 | 26602-42371 | Зажим | 2 |
| 37 | 01183-10020 | Болт с шайбой | 1 |
| 38 | 01401-00010 | Гайка | 1 |
| 39 | 26757-80201 | Трубка | 1 |
| 40 | 01183-10020 | Болт с шайбой | 2 |
| 41 | 26757-82081 | Колпачок | 1 |
| 42 | 01183-08025 | Болт с шайбой | 1 |
| 43 | 01400-00008 | Гайка | 1 |
| 44 | 04710-10025 | Шланг | 1 |
| 45 | 24067-62291 | Зажим | 2 |
| 46 | 26607-82371 | Угловой штуцер | 1 |
| 47 | 04134-20606 | Ниппель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
