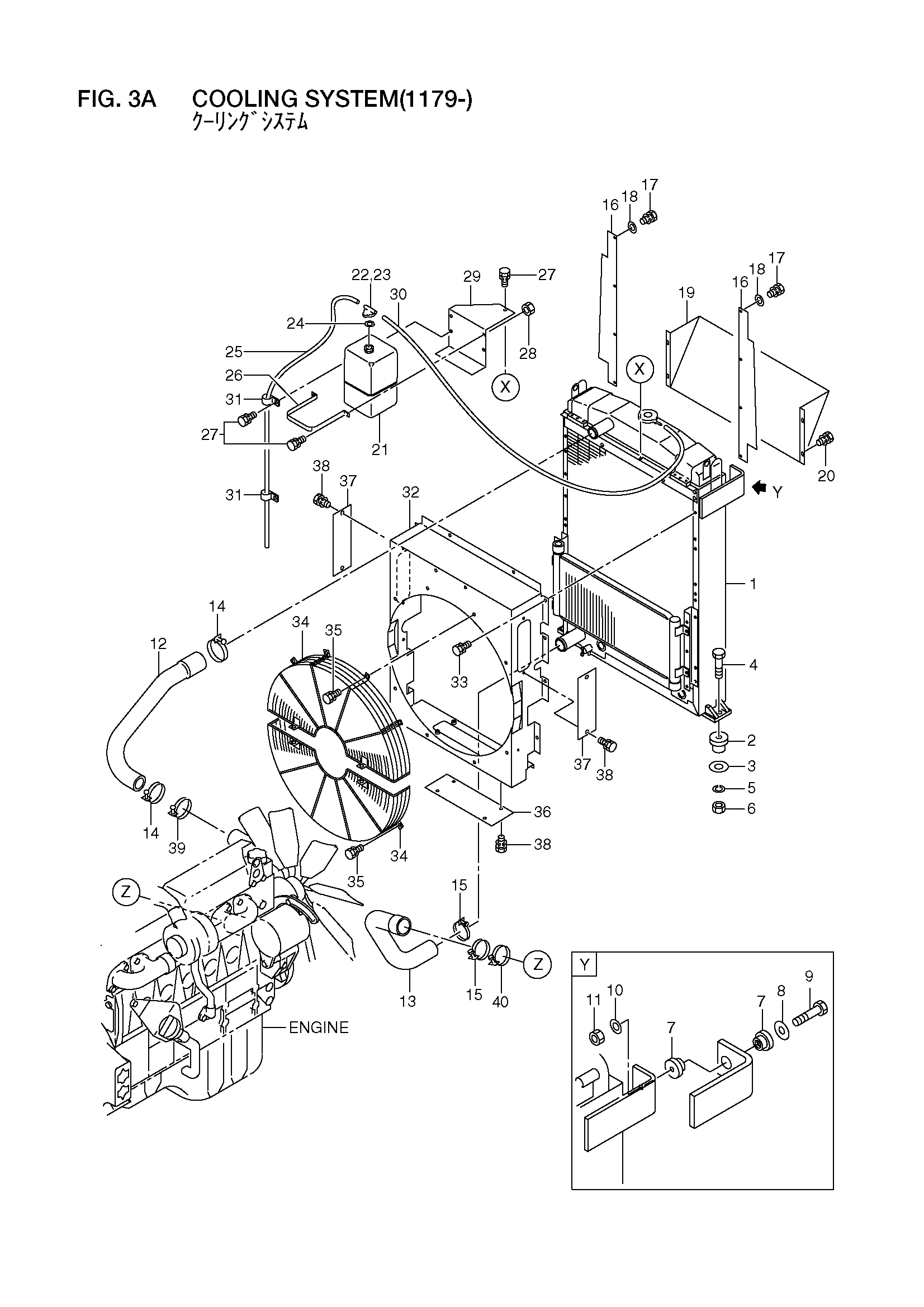

Охлаждение система(1179-) — HITACHI LX160-7

Заводская схема «Охлаждение система(1179-)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	26672-10222	Радиатор	1
-	26672-10223	Радиатор	1
2	26602-12011	Резиновый, крепление	2
3	26602-12021	Шайба	2
4	01116-12080	Болт	2
5	02011-00012	Шайба	2
6	01401-10012	Гайка	2
7	26752-12151	Резиновый, крепление	4
8	26602-12021	Шайба	2
9	01116-12080	Болт	2
10	02011-00012	Шайба	2
11	01401-10012	Гайка	2
12	26672-12251	Шланг	1
13	26672-12261	Шланг	1
14	24067-62331	Зажим	2
15	26607-63291	Зажим	2
16	26552-12061	Крышка	2
17	01183-08016	Болт с шайбой	8
18	02000-00008	Шайба	8
19	26752-12021	Кожух	1
20	01183-08016	Болт с шайбой	2
A	26602-12181	Расширительный бачок в сборе	1
21	26602-17141	Бак	1
22	26602-17151	Кондуктион	1
23	26602-17171	Колпачок	1
24	26602-17181	Манжета	1
25	26602-17191	Трубка	1
26	26602-12151	Ремень	1
27	01183-10020	Болт с шайбой	5
28	01401-00010	Гайка	2
29	26672-12272	Кронштейн	1
-	26672-12273	Кронштейн	1
30	26602-12171	Шланг	1
31	26602-42061	Зажим	2
32	26672-12301	Схроуд, вентилятор	1
33	01183-10025	Болт с шайбой	11
-	01183-10020	Болт с шайбой	11
34	26672-12291	Защита, вентилятор	2
35	01183-10025	Болт с шайбой	10
-	01183-10020	Болт с шайбой	10
36	26672-12311	Крышка	1
37	26672-12321	Крышка	2
38	01183-10020	Болт с шайбой	8
39	24067-62331	Зажим	1
40	26607-63291	Зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
