Анти-питкхинг система(APS)(OP) — HITACHI LX160-7

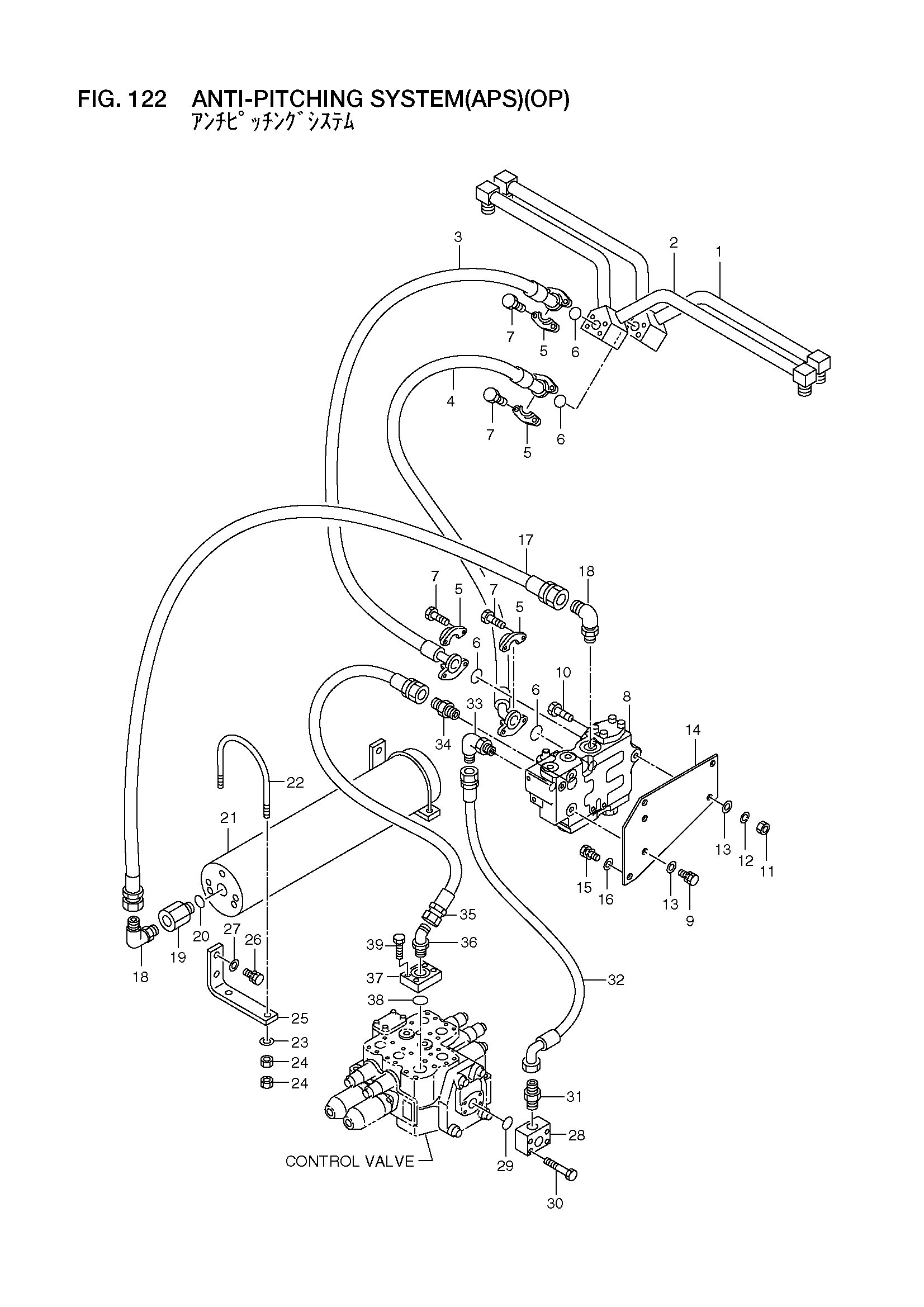

Заводская схема «Анти-питкхинг система(APS)(OP)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56560-50171 | Трубка | 1 |
| 2 | 56560-50181 | Трубка | 1 |
| 3 | 56670-54421 | Шланг | 1 |
| 4 | 56670-54431 | Шланг | 1 |
| 5 | 26607-62571 | Фланец, разрезной | 8 |
| 6 | 26607-62631 | Уплотнительное кольцо | 4 |
| 7 | 01116-10030 | Болт | 16 |
| 8 | 26837-32021 | Клапан | 1 |
| 9 | 01183-12030 | Болт с шайбой | 2 |
| 10 | 01110-12050 | Болт | 1 |
| 11 | 01401-00012 | Гайка | 1 |
| 12 | 02010-00012 | Шайба | 1 |
| 13 | 02000-00012 | Шайба | 3 |
| 14 | 56670-54371 | Кронштейн | 1 |
| 15 | 01183-12030 | Болт с шайбой | 3 |
| 16 | 02000-00012 | Шайба | 3 |
| 17 | 04481-06088 | Шланг | 1 |
| 18 | 04150-20606 | Угловой штуцер | 2 |
| 19 | 70022-57169 | Ниппель | 1 |
| - | 56560-59011 | Ниппель | 1 |
| 20 | 70022-57172 | Уплотнительное кольцо | 1 |
| - | 56560-59021 | Уплотнительное кольцо | 1 |
| 21 | 55555-50023 | Гидроаккумулятор | 1 |
| 22 | 21785-42211 | U болт | 2 |
| 23 | 26096-12861 | Шайба | 4 |
| 24 | 01401-00010 | Гайка | 8 |
| 25 | 56670-54381 | Кронштейн | 2 |
| 26 | 01183-10030 | Болт с шайбой | 4 |
| 27 | 02000-00010 | Шайба | 4 |
| 28 | 56670-54391 | Адаптер | 1 |
| 29 | 26607-62631 | Уплотнительное кольцо | 1 |
| 30 | 01116-10070 | Болт | 4 |
| 31 | 55555-50027 | Ниппель | 1 |
| 32 | 56670-54401 | Шланг | 1 |
| 33 | 04150-20404 | Угловой штуцер | 1 |
| 34 | 04134-20606 | Ниппель | 1 |
| 35 | 04451-06063 | Шланг | 1 |
| 36 | 26607-63081 | Угловой штуцер | 1 |
| 37 | 56670-54411 | Фланец | 1 |
| 38 | 26607-62641 | Уплотнительное кольцо | 1 |
| 39 | 01116-12035 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
