Ковш(3 тип)(B3310)(OP) — HITACHI LX160-7

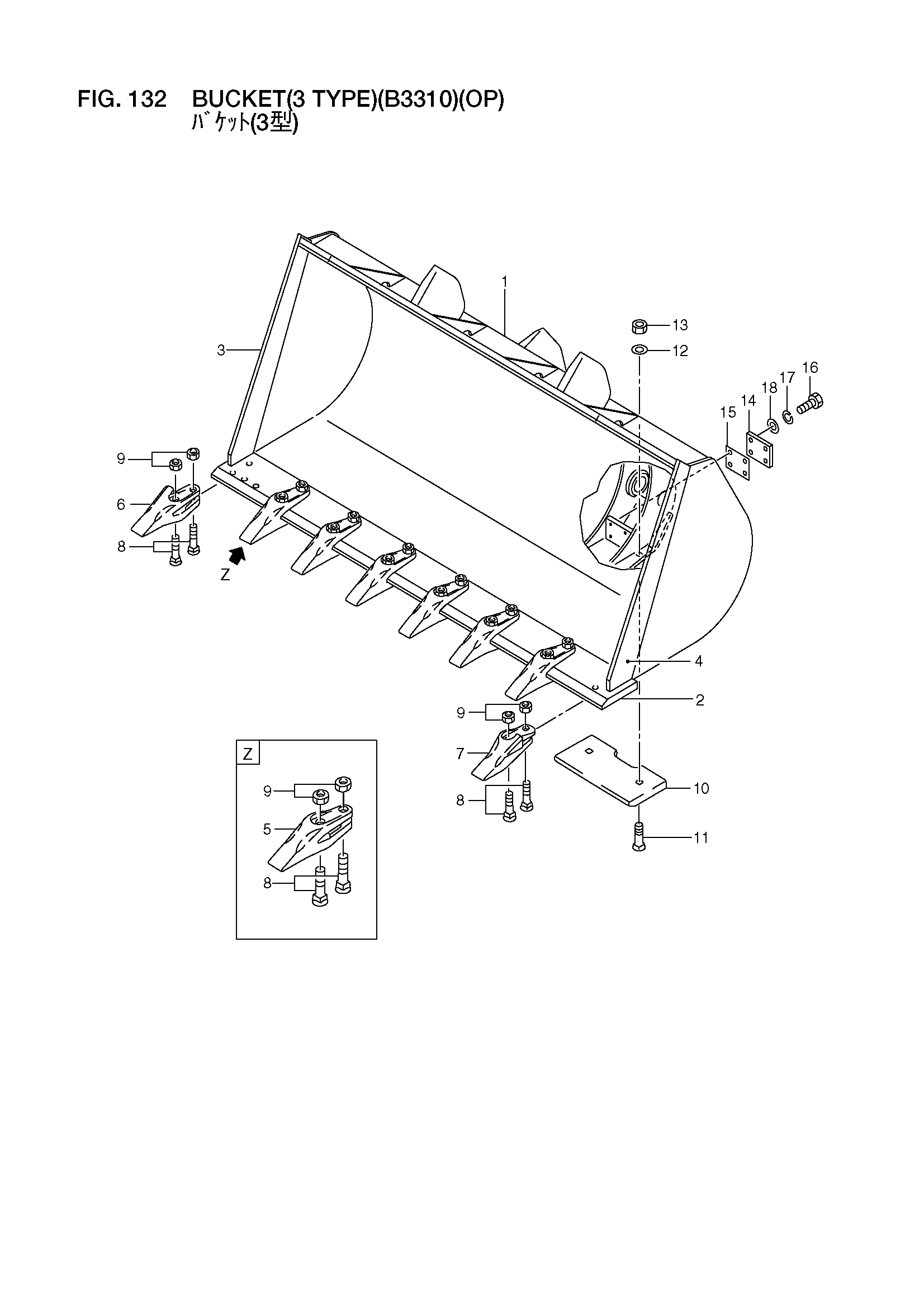

Заводская схема «Ковш(3 тип)(B3310)(OP)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56678-54261 | Ковш | 1 |
| 2 | 56670-50481 | Кромка, режущий | 1 |
| 3 | 26678-82211 | Кромка, боковой, RH | 1 |
| 4 | 26678-82221 | Кромка, боковой, LH | 1 |
| 5 | 56600-51382 | Зуб | 6 |
| 6 | 56600-51482 | Зуб | 1 |
| 7 | 56600-51492 | Зуб | 1 |
| 8 | 56700-50661 | Болт | 16 |
| 9 | 56600-51351 | Гайка | 16 |
| 10 | 56600-67771 | Пластина, веар | 2 |
| 11 | 56430-51061 | Болт | 4 |
| 12 | 56600-51471 | Шайба | 4 |
| 13 | 56600-54751 | Гайка | 4 |
| 14 | 26678-82351 | Ограничитель | 2 |
| 15 | 26678-82371 | Регулировочная шайба | 0 |
| - | 26678-82381 | Регулировочная шайба | 0 |
| 16 | 01116-16050 | Болт | 8 |
| 17 | 02011-00016 | Шайба | 8 |
| 18 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
