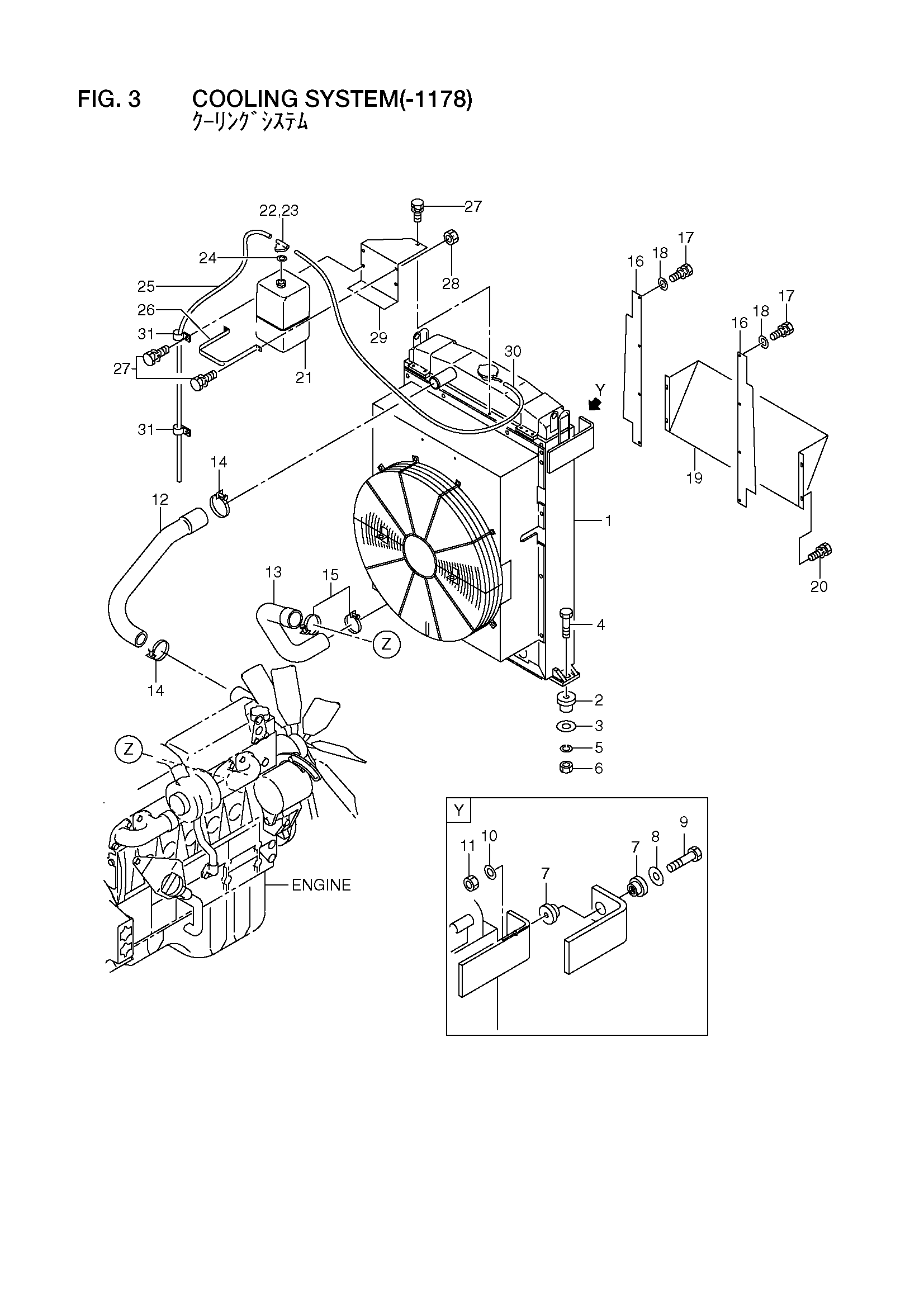

Охлаждение система(-1178) — HITACHI LX160-7
Заводская схема «Охлаждение система(-1178)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26672-10221 | Радиатор | 1 |
| 2 | 26602-12011 | Резиновый, крепление | 2 |
| 3 | 26602-12021 | Шайба | 2 |
| 4 | 01116-12080 | Болт | 2 |
| 5 | 02011-00012 | Шайба | 2 |
| 6 | 01401-10012 | Гайка | 2 |
| 7 | 26752-12151 | Резиновый, крепление | 4 |
| 8 | 26602-12021 | Шайба | 2 |
| 9 | 01116-12080 | Болт | 2 |
| 10 | 02011-00012 | Шайба | 2 |
| 11 | 01401-10012 | Гайка | 2 |
| 12 | 26672-12251 | Шланг | 1 |
| 13 | 26672-12261 | Шланг | 1 |
| 14 | 24067-62331 | Зажим | 2 |
| 15 | 26607-63291 | Зажим | 2 |
| 16 | 26552-12061 | Крышка | 2 |
| 17 | 01183-08016 | Болт с шайбой | 8 |
| 18 | 02000-00008 | Шайба | 8 |
| 19 | 26752-12021 | Кожух | 1 |
| 20 | 01183-08016 | Болт с шайбой | 2 |
| A | 26602-12181 | Расширительный бачок в сборе | 1 |
| 21 | 26602-17141 | Бак | 1 |
| 22 | 26602-17151 | Кондуктион | 1 |
| 23 | 26602-17171 | Колпачок | 1 |
| 24 | 26602-17181 | Манжета | 1 |
| 25 | 26602-17191 | Трубка | 1 |
| 26 | 26602-12151 | Ремень | 1 |
| 27 | 01183-10020 | Болт с шайбой | 5 |
| 28 | 01401-00010 | Гайка | 2 |
| 29 | 26672-12271 | Кронштейн | 1 |
| 30 | 26602-12171 | Шланг | 1 |
| 31 | 26602-42061 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
