Клапан управление(4/4) — HITACHI LX160-7

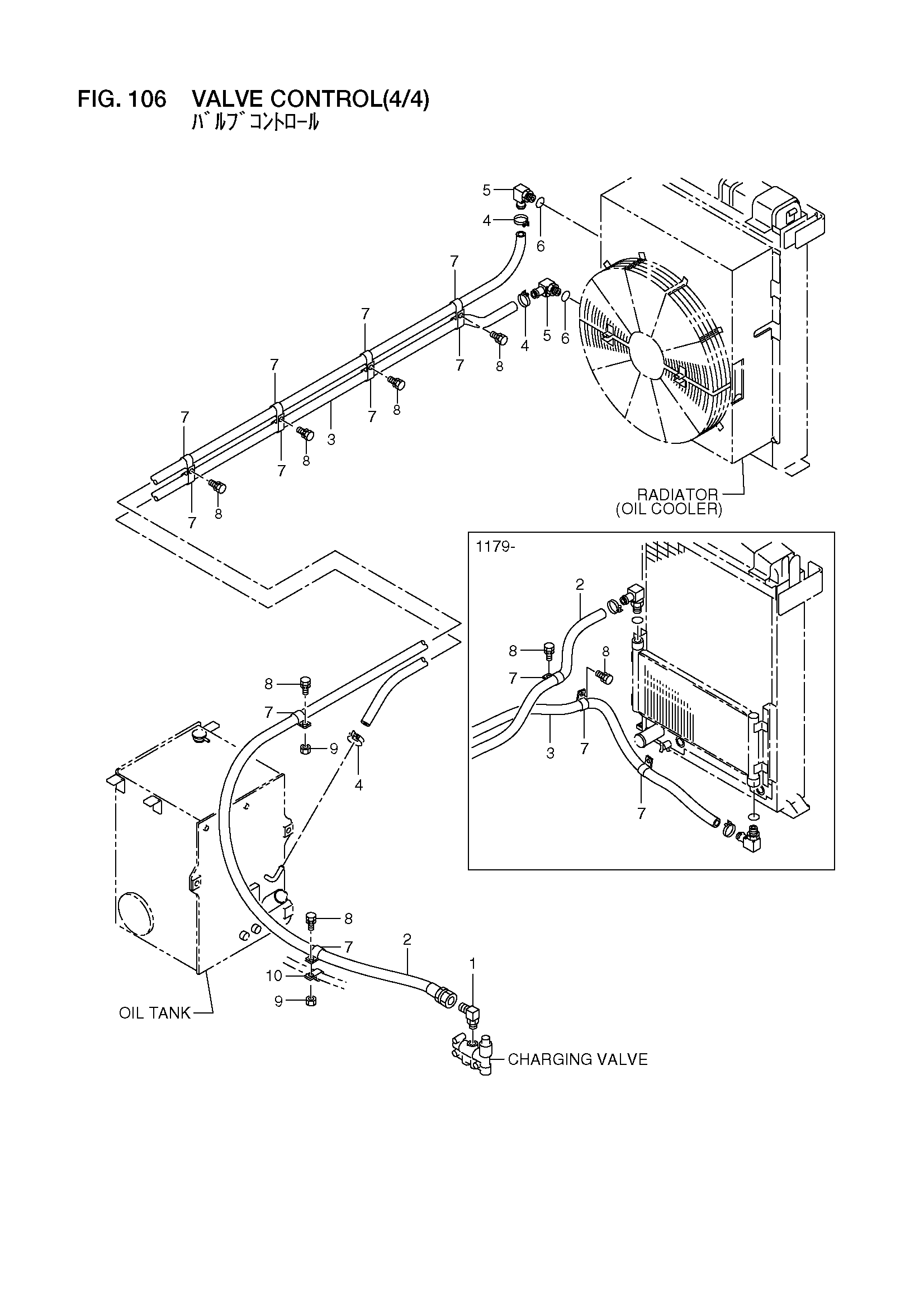

Заводская схема «Клапан управление(4/4)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 04150-20404 | Угловой штуцер | 1 |
| 2 | 26677-42102 | Шланг | 1 |
| - | 26677-42103 | Шланг | 1 |
| 3 | 26677-42112 | Шланг | 1 |
| - | 26677-42113 | Шланг | 1 |
| 4 | 24067-62281 | Зажим | 3 |
| 5 | 26677-42121 | Угловой штуцер | 2 |
| 6 | 03320-00290 | Уплотнительное кольцо | 2 |
| 7 | 26507-82031 | Зажим | 10 |
| - | 26507-82031 | Зажим | 11 |
| 8 | 01183-10020 | Болт с шайбой | 6 |
| - | 01183-10020 | Болт с шайбой | 7 |
| 9 | 01401-00010 | Гайка | 2 |
| 10 | 26602-42951 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
