Логгер трубопроводы(TL070)(OP) — HITACHI LX160-7

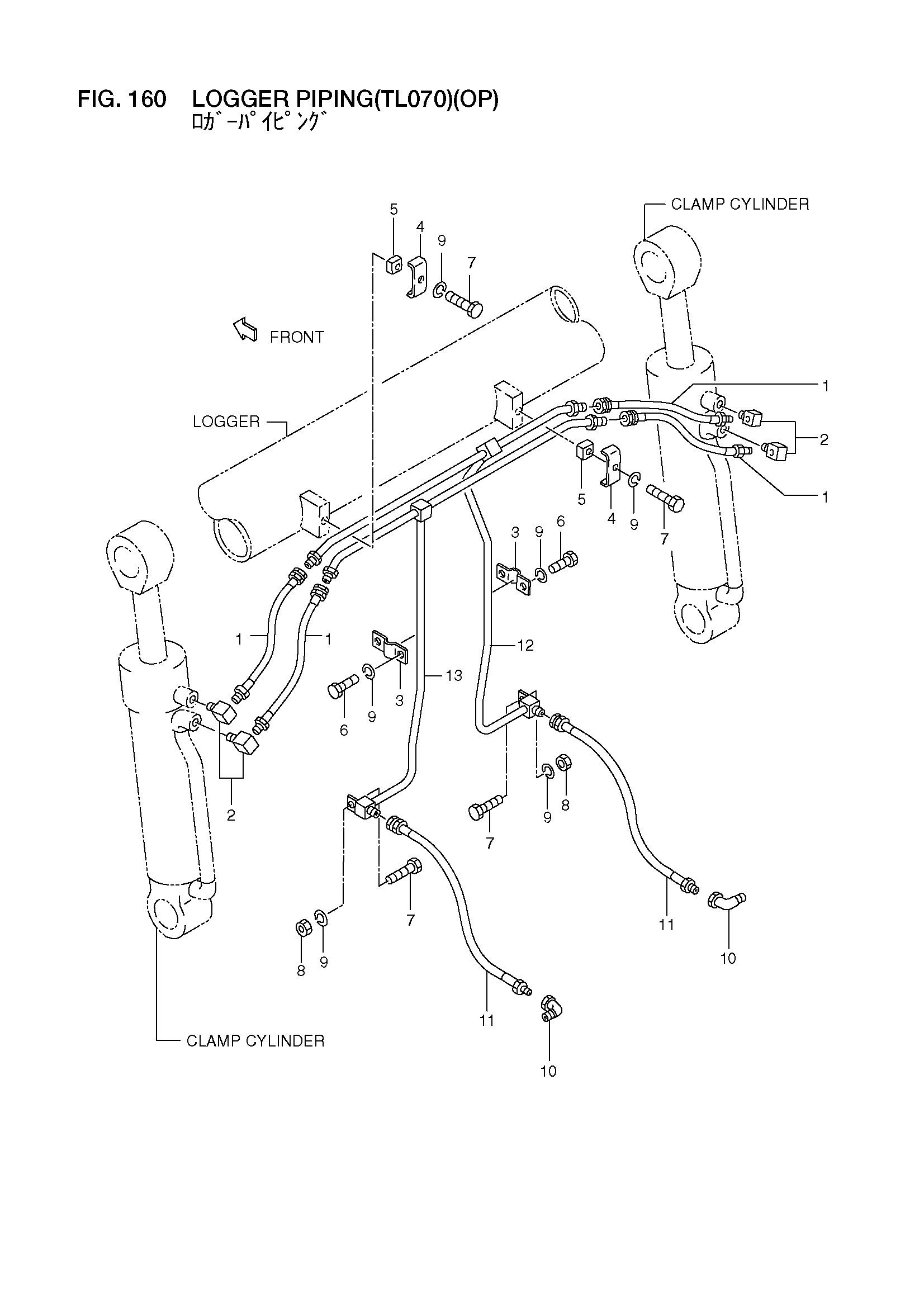

Заводская схема «Логгер трубопроводы(TL070)(OP)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56500-61201 | Шланг | 4 |
| - | 56560-56751 | Шланг | 4 |
| 2 | 56500-61211 | Угловой штуцер | 4 |
| 3 | 56600-53051 | Хомут | 2 |
| 4 | 56500-61221 | Хомут | 2 |
| 5 | 56500-61231 | Пластина | 2 |
| 6 | 01110-12016 | Болт | 4 |
| 7 | 01110-12030 | Болт | 4 |
| 8 | 01401-00012 | Гайка | 2 |
| 9 | 02010-00012 | Шайба | 8 |
| 10 | 04112-00606 | Угловой штуцер | 2 |
| 11 | 56500-61191 | Шланг | 2 |
| 12 | 56750-50281 | Трубка, RH | 1 |
| 13 | 56750-50291 | Трубка, LH | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
