Хомут гидроцилиндр(TL070)(OP) — HITACHI LX160-7

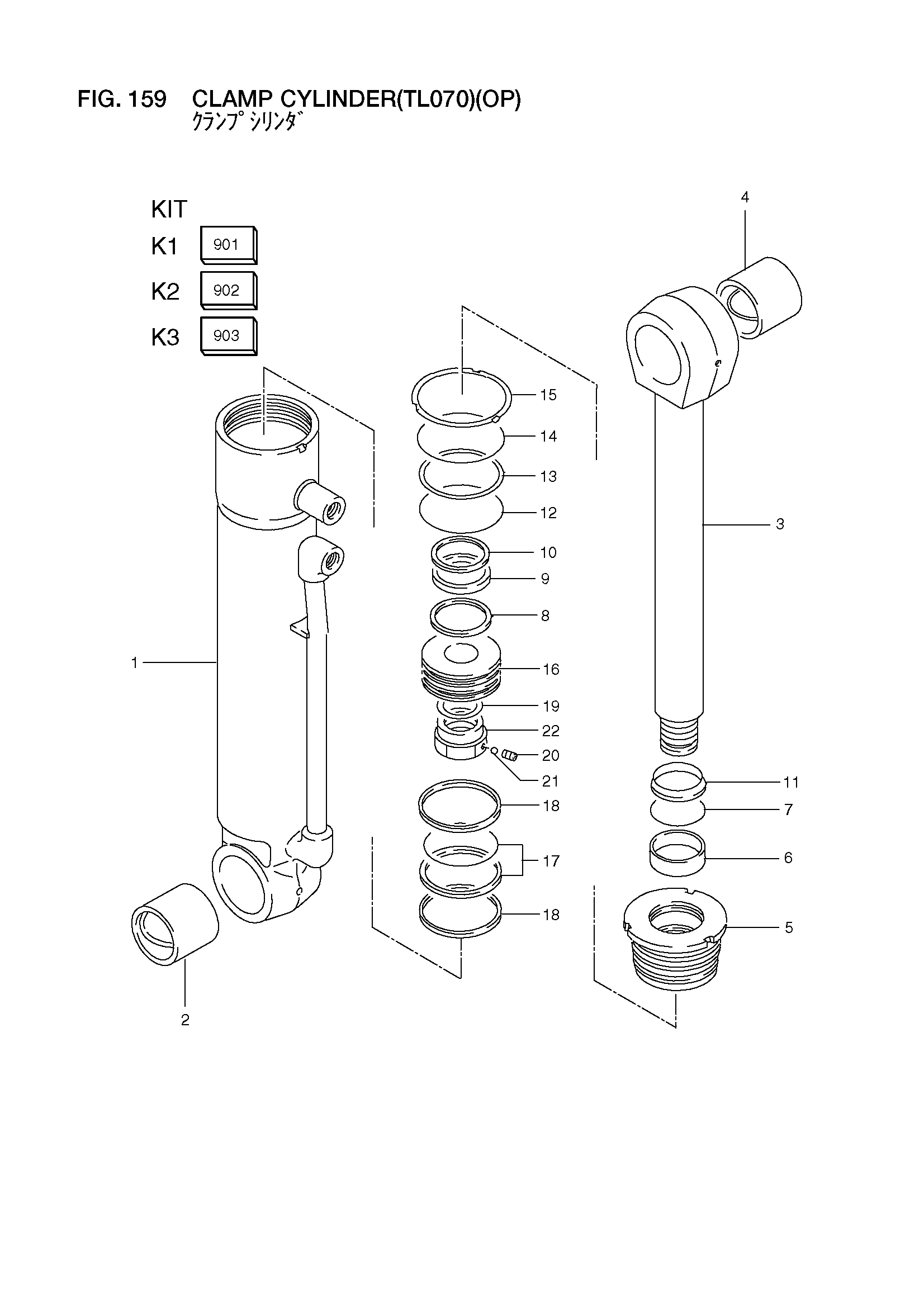

Заводская схема «Хомут гидроцилиндр(TL070)(OP)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56600-53322 | Хомут гидроцилиндр в сборе | 2 |
| 901 | 26608-97001 | Комплект, репаир | 2 |
| 902 | 26608-97011 | Комплект, трубка | 2 |
| 903 | 26608-97021 | Комплект, шток | 2 |
| 1 | NO PART NO. | Трубка | 2 |
| 2 | B-30421-75011 | Втулка | 2 |
| 3 | NO PART NO. | Шток, поршень | 2 |
| 4 | B-30421-75011 | Втулка | 2 |
| 5 | B-30121-12185 | Головка, гидроцилиндр | 2 |
| 6 | B-30131-65011 | Втулка | 2 |
| 7 | B-30141-50009 | Кольцо, стопорный | 2 |
| 8 | B-30161-65018 | Кольцо, задний UP | 2 |
| 9 | B-30961-65013 | U кольцо | 2 |
| 10 | B-30921-65012 | Кольцо, задний UP | 2 |
| 11 | B-30191-65026 | Кольцо, стеклоочиститель | 2 |
| 12 | B-95123-11500 | Уплотнительное кольцо | 2 |
| 13 | B-95722-11500 | Кольцо, задний UP | 2 |
| 14 | B-95121-12000 | Уплотнительное кольцо | 2 |
| 15 | B-30361-12502 | Шайба | 2 |
| 16 | B-30221-12083 | Поршень | 2 |
| 17 | B-30983-12001 | Кольцо, уплотнение | 2 |
| 18 | B-30181-12019 | Кольцо | 4 |
| 19 | B-30301-48030 | Регулировочная шайба | 2 |
| 20 | B-91511-10100 | Винт, комплект | 2 |
| 21 | B-96321-06350 | Шарик, стальной | 2 |
| 22 | B-30351-48014 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
