Нагрузка измеритель(LM001)(2/2)(2101-)(OP) — HITACHI LX160-7

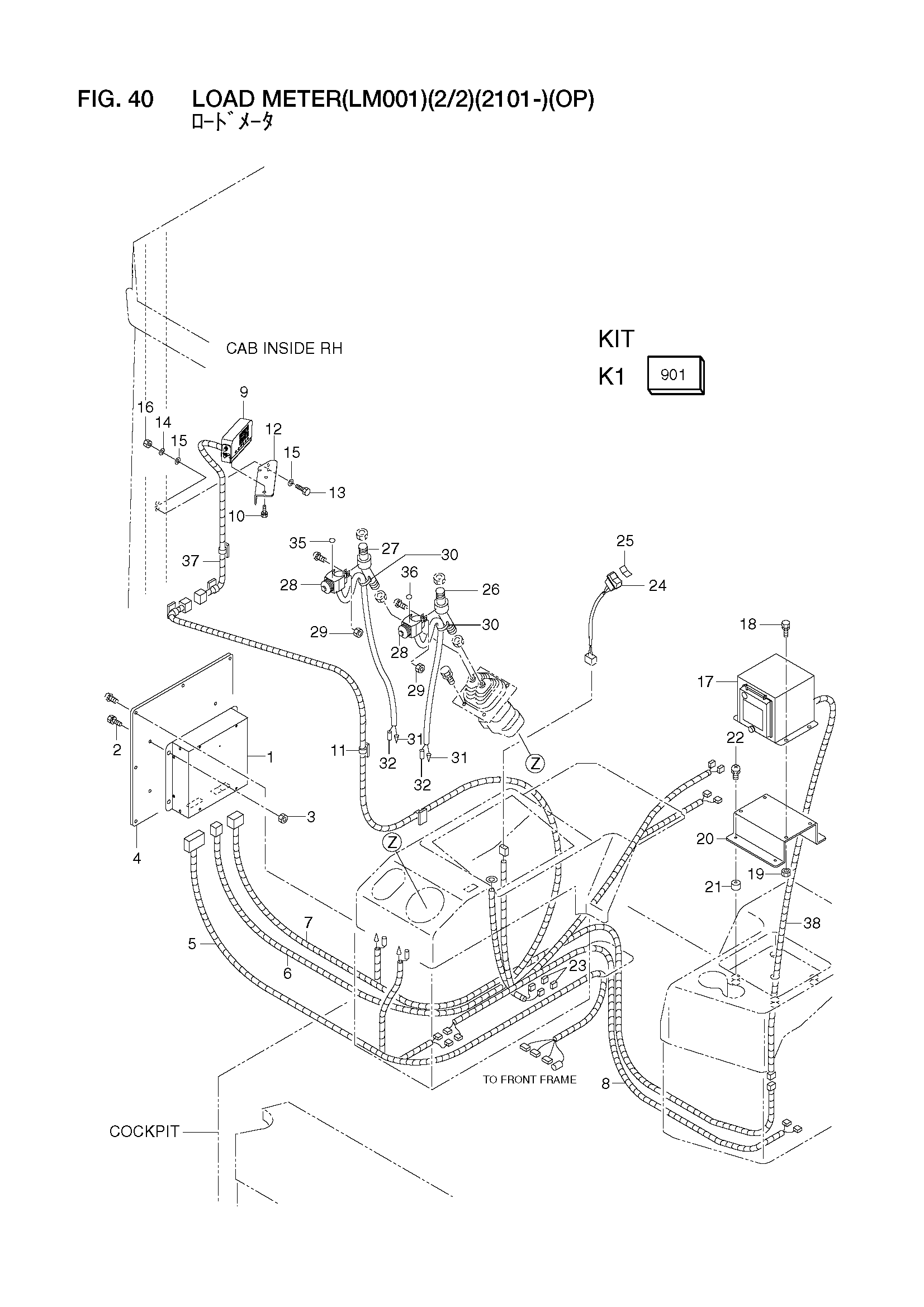

Заводская схема «Нагрузка измеритель(LM001)(2/2)(2101-)(OP)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 901 | 56560-59101 | Комплект, нагрузка измеритель | 1 |
| 1 | 56560-59111 | Измеритель, нагрузка | 1 |
| 2 | 01183-08020 | Болт с шайбой | 4 |
| 3 | 01400-00008 | Гайка | 4 |
| 4 | 56560-59651 | Крышка | 1 |
| 5 | 56560-59151 | Провод жгут проводов | 1 |
| 6 | 56560-59171 | Провод жгут проводов | 1 |
| 7 | 56560-59191 | Провод жгут проводов | 1 |
| 8 | 56560-59661 | Провод жгут проводов | 1 |
| 9 | 56560-59121 | Индикатор | 1 |
| 10 | 01183-08016 | Болт с шайбой | 2 |
| 11 | 29122-45421 | Зажим | 10 |
| 12 | 56560-59671 | Кронштейн | 1 |
| 13 | 01106-08020 | Болт | 2 |
| 14 | 02011-00008 | Шайба | 2 |
| 15 | 02003-00008 | Шайба | 4 |
| 16 | 01400-50008 | Гайка | 2 |
| 17 | 56560-59131 | Принтер | 1 |
| 18 | 01183-08020 | Болт с шайбой | 4 |
| 19 | 01400-00008 | Гайка | 4 |
| 20 | 56560-59681 | Кронштейн | 1 |
| 21 | 26385-52011 | Проставка | 4 |
| 22 | 01033-06025 | Винт и шайба | 4 |
| 23 | 26192-42031 | Реле | 1 |
| - | 26192-42031 | Реле | 2 |
| 24 | 26562-42351 | Выключатель | 1 |
| 25 | 56560-59251 | Наклейка | 1 |
| 26 | 56560-59711 | Рычаг | 1 |
| 27 | 56560-59721 | Рычаг | 1 |
| 28 | 56190-56131 | Выключатель, звуковой сигнал | 2 |
| 29 | 01400-00003 | Гайка | 2 |
| 30 | 04913-11100 | Инсулокк | 2 |
| 31 | 58490-50931 | Клемма | 2 |
| 32 | 58490-50941 | Клемма | 2 |
| 33 | 04913-11200 | Инсулокк | 20 |
| 34 | 24922-42031 | Зажим | 10 |
| 35 | 56560-59751 | Наклейка | 1 |
| 36 | 56560-59761 | Наклейка | 1 |
| 37 | 56560-59181 | Провод жгут проводов | 1 |
| 38 | 56560-59201 | Провод жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
