Дополнительный масляный радиатор(ACP)(OP) — HITACHI LX160-7

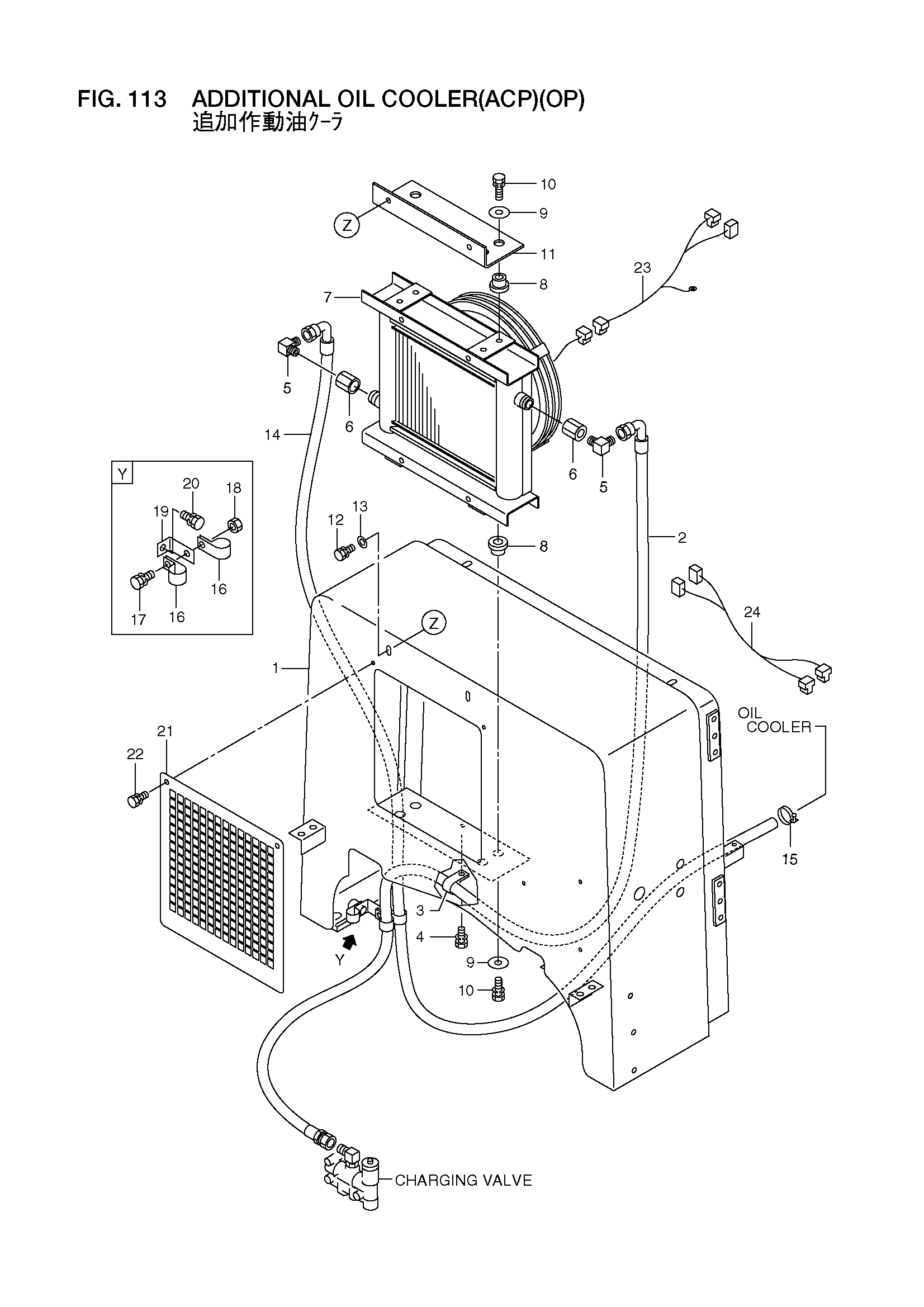

Заводская схема «Дополнительный масляный радиатор(ACP)(OP)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56670-56661 | Опора, капот | 1 |
| 2 | 56670-56721 | Шланг | 1 |
| 3 | 26507-82031 | Зажим | 1 |
| 4 | 01183-10020 | Болт с шайбой | 1 |
| 5 | 21967-62461 | Угловой штуцер | 2 |
| 6 | 24047-92631 | Разъём | 2 |
| 7 | 56560-57071 | Радиатор, масляный | 1 |
| 8 | 26407-32001 | Резиновый, крепление | 8 |
| 9 | 26606-52721 | Шайба | 8 |
| 10 | 01183-10055 | Болт с шайбой | 8 |
| 11 | 56670-56751 | Кронштейн | 1 |
| 12 | 01183-10030 | Болт с шайбой | 2 |
| 13 | 02000-00010 | Шайба | 2 |
| 14 | 56670-56731 | Шланг | 1 |
| 15 | 24067-62281 | Зажим | 1 |
| 16 | 26507-82031 | Зажим | 2 |
| 17 | 01183-10025 | Болт | 1 |
| 18 | 01401-00010 | Гайка | 1 |
| 19 | 26812-42751 | Стойка | 1 |
| 20 | 01183-10020 | Болт с шайбой | 1 |
| 21 | 56670-56761 | Крышка | 1 |
| 22 | 26406-52421 | Кноб и болт | 2 |
| 23 | 56560-57041 | Провод жгут проводов | 1 |
| 24 | 56670-56741 | Провод жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
