Гидравлическая система(стрела и ковш) — HITACHI LX160-7

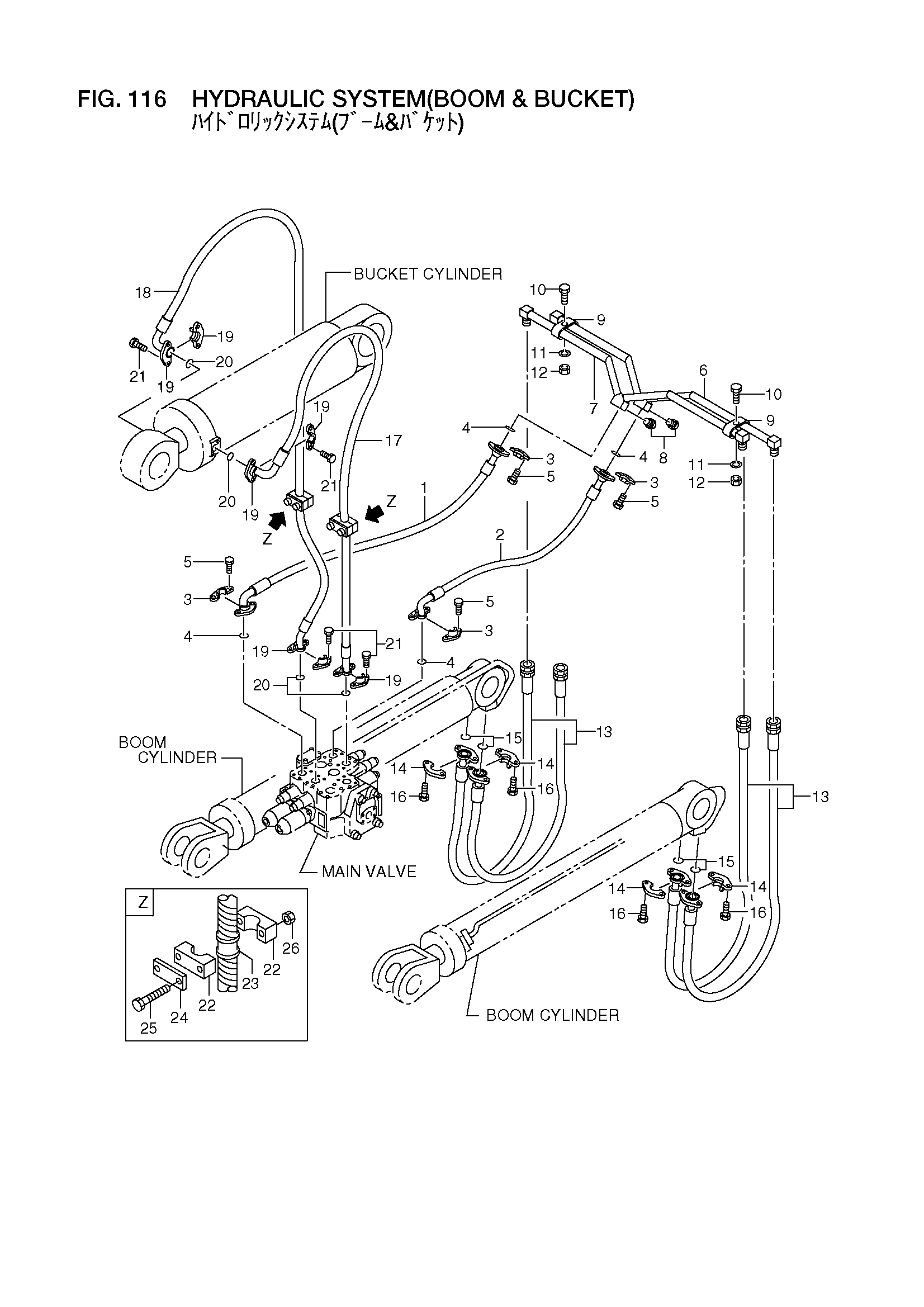

Заводская схема «Гидравлическая система(стрела и ковш)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26767-62041 | Шланг | 1 |
| 2 | 26767-62051 | Шланг | 1 |
| 3 | 26607-62571 | Фланец, разрезной | 8 |
| 4 | 26607-62631 | Уплотнительное кольцо | 4 |
| 5 | 01116-10030 | Болт | 16 |
| 6 | 26767-60201 | Трубка | 1 |
| 7 | 26767-60211 | Трубка | 1 |
| 8 | 24047-92101 | Пробка | 2 |
| 9 | 26437-62381 | Хомут | 2 |
| 10 | 01110-10060 | Болт | 2 |
| 11 | 02010-00010 | Шайба | 2 |
| 12 | 01401-00010 | Гайка | 2 |
| 13 | 26677-62211 | Шланг | 4 |
| 14 | 26607-62561 | Фланец, разрезной | 8 |
| 15 | 26607-62621 | Уплотнительное кольцо | 4 |
| 16 | 01116-10030 | Болт | 16 |
| 17 | 26677-62011 | Шланг | 1 |
| 18 | 26677-62001 | Шланг | 1 |
| 19 | 26607-62571 | Фланец, разрезной | 8 |
| 20 | 26607-62631 | Уплотнительное кольцо | 4 |
| 21 | 01116-10030 | Болт | 16 |
| A | 26437-62531 | Хомут в сборе | 2 |
| 22 | 26437-62561 | Хомут | 4 |
| 23 | 26437-62601 | Кольцо, резиновый | 2 |
| 24 | 26507-62321 | Пластина | 2 |
| 25 | 01110-10100 | Болт | 4 |
| 26 | 01401-00010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
