Логгер(TL070)(OP) — HITACHI LX160-7

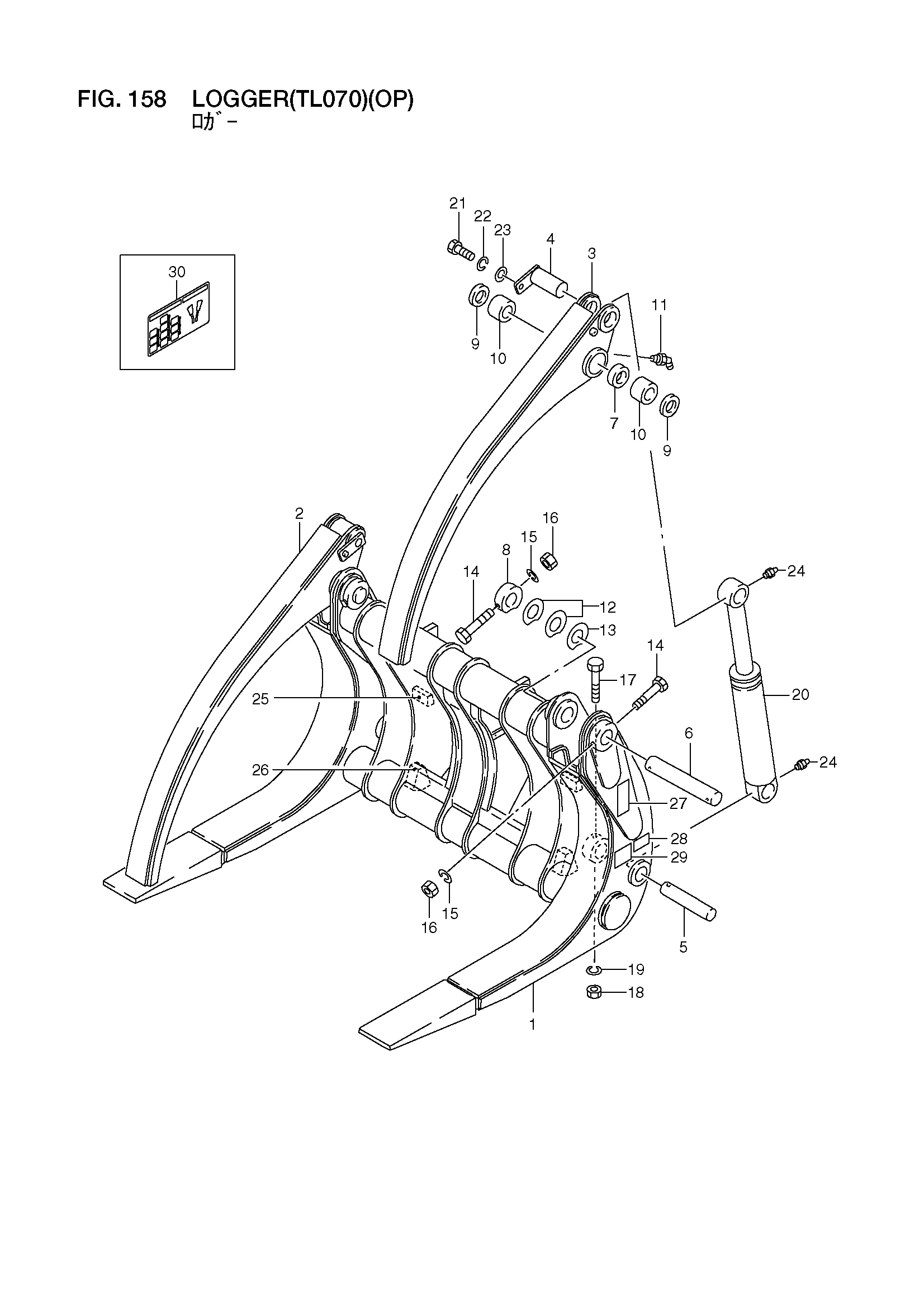

Заводская схема «Логгер(TL070)(OP)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56760-50132 | Логгер в сборе | 1 |
| 1 | 56760-50143 | Водило | 1 |
| 2 | 56600-53511 | Хомут | 1 |
| 3 | 56670-53831 | Хомут | 1 |
| 4 | 56600-53661 | Палец | 2 |
| 5 | 56600-59181 | Палец | 2 |
| 6 | 56500-60921 | Палец | 2 |
| 7 | 56600-53691 | Втулка | 2 |
| 8 | 56500-60872 | Втулка | 2 |
| 9 | 26388-72311 | Уплотнение, пыль | 4 |
| 10 | 56600-53711 | Втулка | 4 |
| 11 | 04901-00160 | Ниппель | 2 |
| 12 | 56500-61002 | Регулировочная шайба | 4 |
| 13 | 56500-61012 | Регулировочная шайба | 2 |
| 14 | 01110-20170 | Болт | 4 |
| 15 | 02010-00020 | Шайба | 4 |
| 16 | 01401-00020 | Гайка | 4 |
| 17 | 01110-20150 | Болт | 2 |
| 18 | 01401-00020 | Гайка | 2 |
| 19 | 02010-00020 | Шайба | 2 |
| 20 | 56600-53322 | Хомут гидроцилиндр | 2 |
| 21 | 01110-12025 | Болт | 2 |
| 22 | 02010-00012 | Шайба | 2 |
| 23 | 26438-72181 | Шайба | 2 |
| 24 | 04901-00100 | Штуцер, смазка | 4 |
| 25 | 56550-52401 | Ограничитель | 2 |
| 26 | 56760-50121 | Ограничитель | 2 |
| 27 | 290A9-13001 | Наклейка | 1 |
| 28 | 56400-52011 | Наклейка | 1 |
| 29 | 56400-52021 | Наклейка | 1 |
| 30 | 56550-53181 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
