Муфта(3RD и 4TH) — HITACHI LX160-7

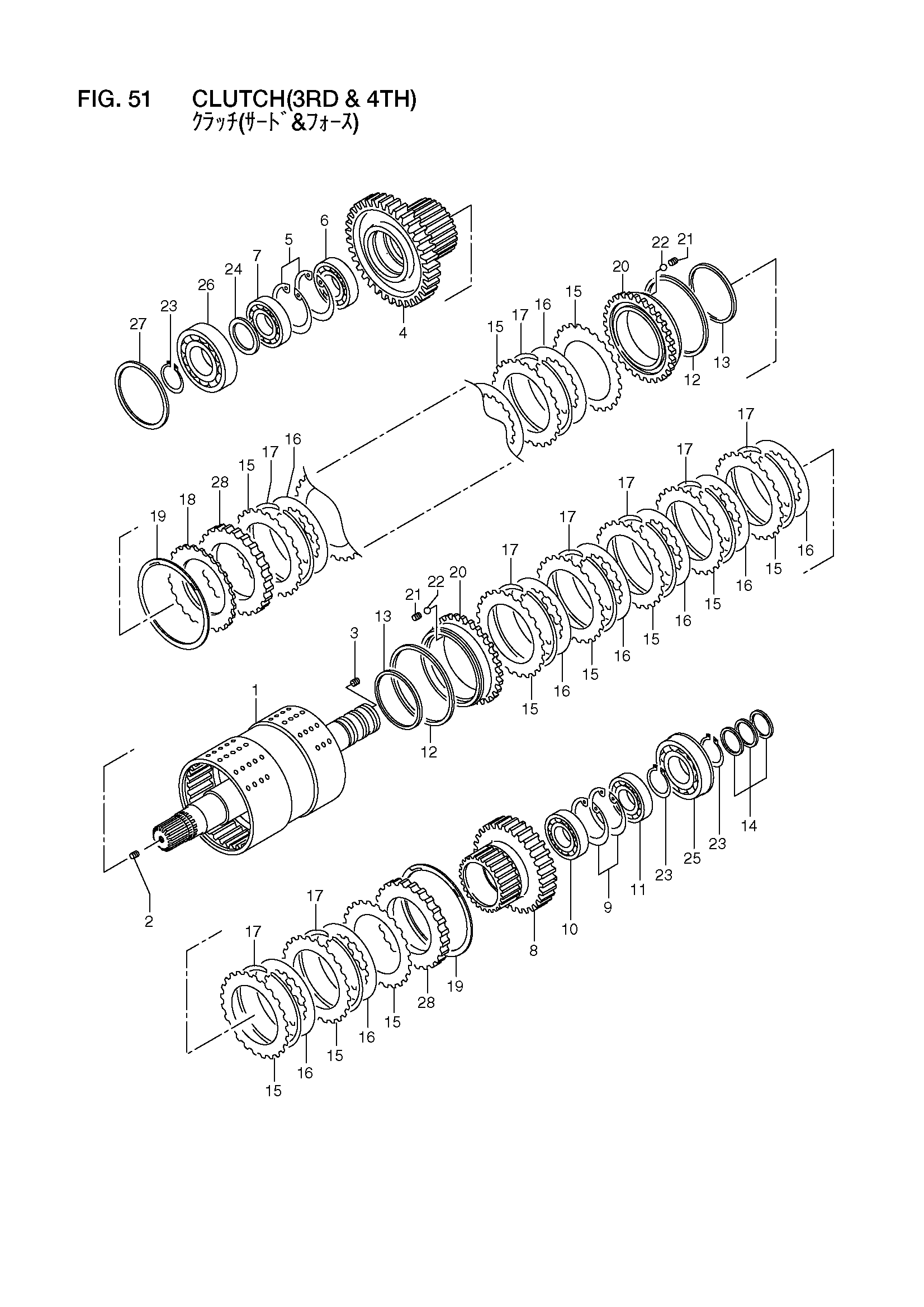

Заводская схема «Муфта(3RD и 4TH)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 16762-50461 | Вал и барабан | 1 |
| 2 | 16662-52671 | Дроссель | 1 |
| 3 | 14813-82351 | Пробка | 2 |
| 4 | 16672-52283 | Шестерня | 1 |
| 5 | 02110-00095 | Кольцо, стопорный | 2 |
| 6 | 03001-06012 | Подшипник | 1 |
| 7 | 03011-06012 | Подшипник | 1 |
| 8 | 16672-52291 | Шестерня | 1 |
| 9 | 02110-00090 | Кольцо, стопорный | 2 |
| 10 | 03001-06011 | Подшипник | 1 |
| 11 | 03011-06011 | Подшипник | 1 |
| 12 | 16422-53701 | Кольцо, уплотнение | 2 |
| 13 | 16422-53741 | Кольцо, уплотнение | 2 |
| 14 | 16772-52951 | Кольцо, уплотнение | 3 |
| 15 | 16422-52271 | Пластина | 21 |
| 16 | 16422-52281 | Пластина | 19 |
| 17 | 16422-52712 | Пружина | 19 |
| 18 | 16762-53062 | Пружина, беллевилле | 1 |
| 19 | 16382-53031 | Кольцо, стопорный | 2 |
| A | 16422-50372 | Поршень в сборе | 2 |
| 20 | NO PART NO. | Поршень | 2 |
| 21 | 16422-53161 | Сиденье, клапан | 4 |
| 22 | 03190-00006 | Шарик | 4 |
| 23 | 02100-00055 | Кольцо, стопорный | 3 |
| 24 | 16762-52511 | Проставка | 1 |
| 25 | 03007-06311 | Подшипник | 1 |
| 26 | 16762-52701 | Подшипник | 1 |
| 27 | 16772-52581 | Кольцо, стопорный | 1 |
| 28 | 16412-52081 | Пластина, концевой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
