Боковой панель — HITACHI LX160-7

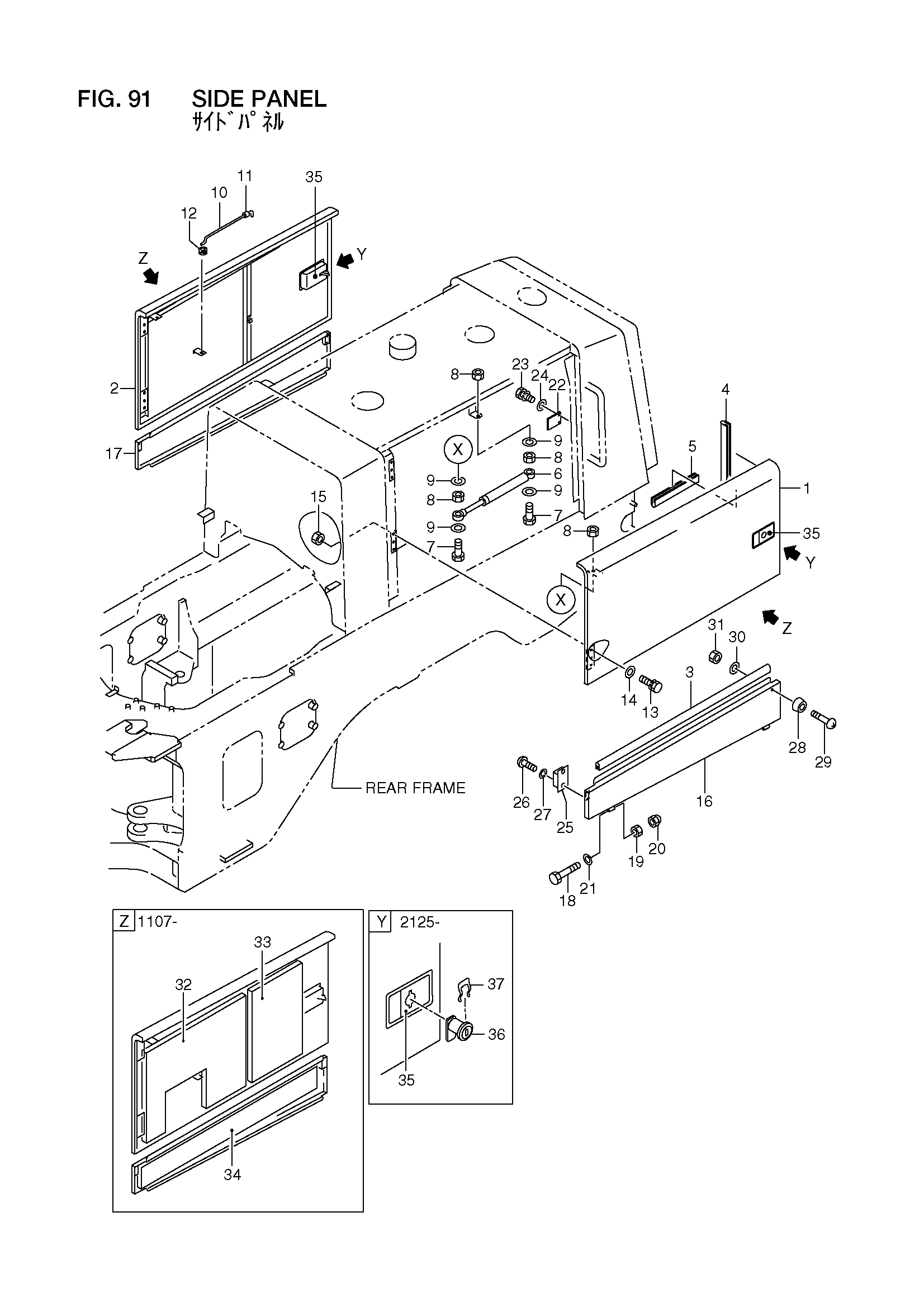

Заводская схема «Боковой панель» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26676-40281 | Панель, боковой | 1 |
| 2 | 26676-40291 | Панель, боковой | 1 |
| 3 | 26606-43311 | Стрип, веатхер | 2 |
| 4 | 26906-42951 | Стрип, веатхер | 2 |
| 5 | 26606-43361 | Стрип, веатхер | 2 |
| 6 | 216G6-43501 | Пружина, GAS | 2 |
| 7 | 01100-08035 | Болт | 4 |
| 8 | 01400-00008 | Гайка | 8 |
| 9 | 02000-00008 | Шайба | 8 |
| 10 | 26386-42271 | Шток | 2 |
| 11 | 26386-42281 | Резиновая прокладка | 2 |
| 12 | 21471-24121 | Уплотнительная втулка | 2 |
| 13 | 01183-10030 | Болт с шайбой | 8 |
| - | 01183-10030 | Болт с шайбой | 12 |
| 14 | 02000-00010 | Шайба | 8 |
| - | 02000-00010 | Шайба | 12 |
| 15 | 01401-00010 | Гайка | 8 |
| - | 01401-00010 | Гайка | 12 |
| 16 | 26676-40261 | Крышка, боковой | 1 |
| 17 | 26676-40271 | Крышка, боковой | 1 |
| 18 | 01109-06090 | Болт | 4 |
| 19 | 01400-30006 | Гайка | 4 |
| 20 | 26516-52021 | Гайка | 4 |
| 21 | 26606-52511 | Втулка | 4 |
| 22 | 26756-42381 | Ограничитель | 2 |
| 23 | 01183-10020 | Болт с шайбой | 4 |
| 24 | 02000-00010 | Шайба | 4 |
| 25 | 26686-42411 | Защёлка, магнетик | 4 |
| 26 | 01030-03008 | Винт | 8 |
| 27 | 02010-00003 | Шайба | 8 |
| 28 | 26506-52111 | Амортизатор, резиновый | 2 |
| 29 | 01030-05030 | Винт | 2 |
| 30 | 26606-52721 | Шайба | 2 |
| 31 | 01400-00005 | Гайка | 2 |
| 32 | 26676-42511 | Коврик | 2 |
| 33 | 26796-43051 | Коврик | 2 |
| 34 | 26676-42531 | Коврик | 2 |
| 35 | 26556-42342 | Крышка, блокировка | 2 |
| - | 26556-47061 | Крышка, блокировка | 2 |
| 36 | 26566-47001 | Шпонка, гидроцилиндр | 2 |
| 37 | 26556-47031 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
