Привод блок(3/5) — HITACHI LX160-7

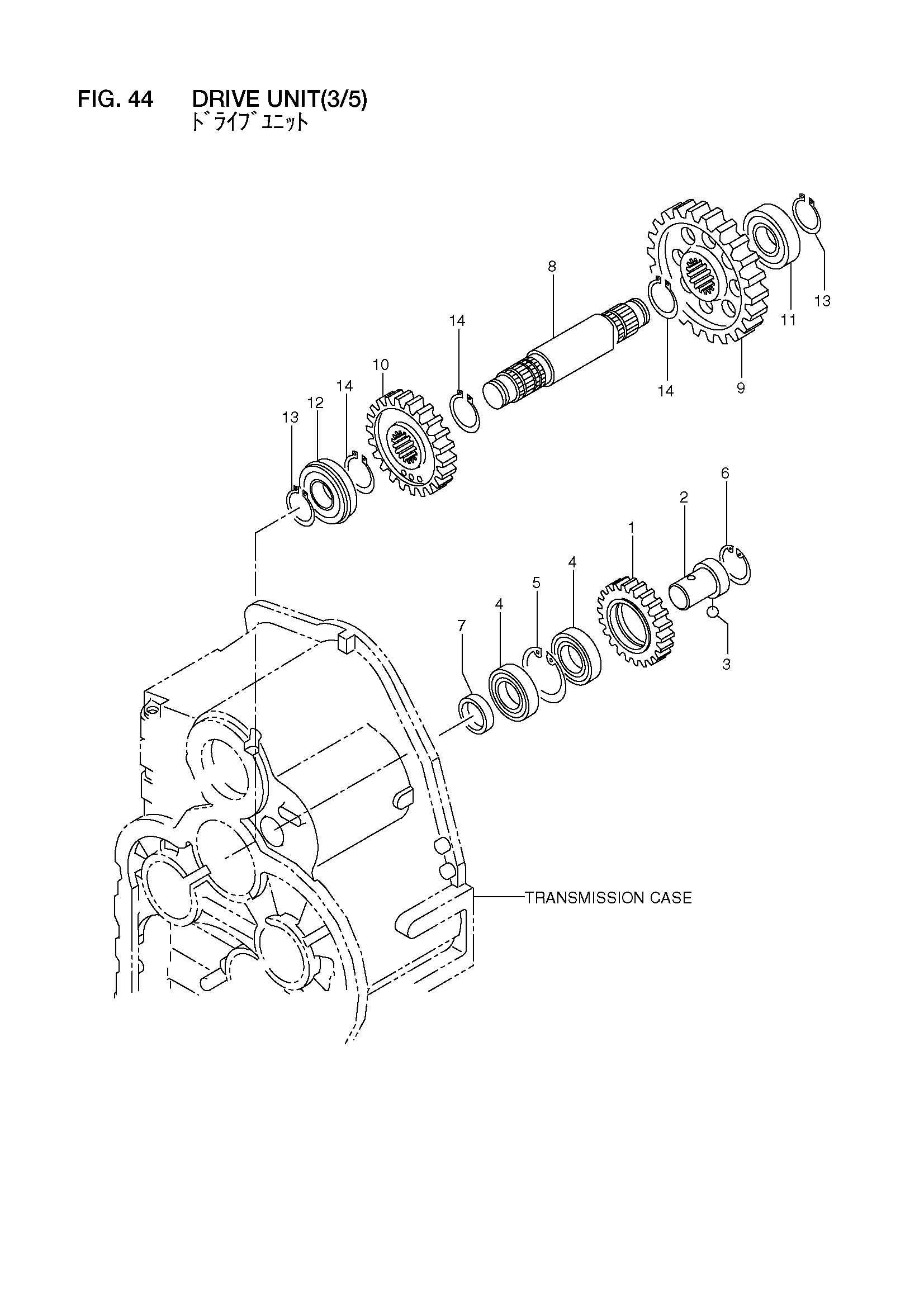

Заводская схема «Привод блок(3/5)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 16672-50011 | Привод блок в сборе | 1 |
| 1 | 16672-52361 | Шестерня | 1 |
| 2 | 16772-52201 | Вал | 1 |
| 3 | 03190-00010 | Шарик | 1 |
| 4 | 03001-06211 | Подшипник | 2 |
| 5 | 02110-00100 | Кольцо, стопорный | 1 |
| 6 | 16762-52831 | Кольцо, стопорный | 1 |
| 7 | 16762-52801 | Проставка | 1 |
| 8 | 16772-52041 | Вал, направляющее колесо | 1 |
| 9 | 16672-52261 | Шестерня | 1 |
| 10 | 16672-52371 | Шестерня | 1 |
| 11 | 16762-53011 | Подшипник | 1 |
| 12 | 16762-52711 | Подшипник | 1 |
| 13 | 02100-00055 | Кольцо, стопорный | 2 |
| 14 | 02100-00065 | Кольцо, стопорный | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
