Корпус(мппк клапан) — HITACHI LX160-7

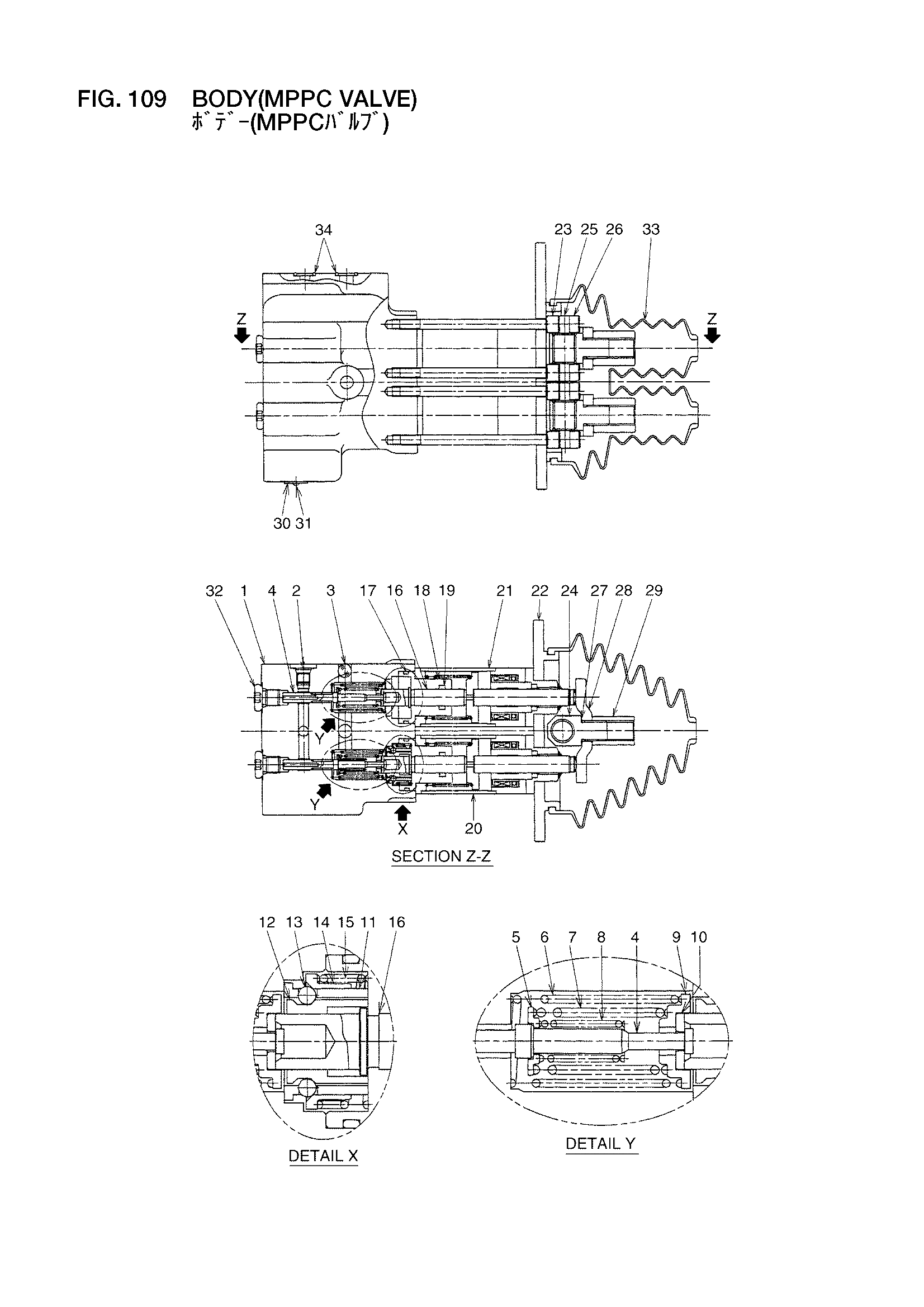

Заводская схема «Корпус(мппк клапан)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26757-37441 | Корпус в сборе | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | NO PART NO. | Пробка | 6 |
| 3 | NO PART NO. | Шарик, стальной | 3 |
| 4 | NO PART NO. | Золотник | 4 |
| 5 | 26757-37431 | Сиденье, пружина | 4 |
| 6 | 26757-37421 | Пружина | 4 |
| 7 | 26757-37481 | Пружина | 4 |
| 8 | 26757-37471 | Пружина | 1 |
| 9 | 26757-37391 | Сиденье, пружина | 4 |
| 10 | 26757-37381 | Шайба | 4 |
| 11 | 26757-37371 | Втулка | 1 |
| 12 | 26757-37361 | Кулачок | 1 |
| 13 | 26757-37351 | Шарик, стальной | 3 |
| 14 | 26757-37341 | Сиденье, пружина | 1 |
| 15 | 26757-37331 | Пружина | 1 |
| 16 | 26757-37321 | Пусхрод | 4 |
| 17 | 26757-37311 | Уплотнительное кольцо | 4 |
| 18 | 26757-37301 | Колпачок | 4 |
| 19 | 25387-38221 | Уплотнение | 4 |
| 20 | 26757-37271 | Трубка, коил | 1 |
| - | 26757-37291 | Трубка, коил | 1 |
| 21 | 26757-37261 | Трубка, коил | 1 |
| - | 26757-37281 | Трубка, коил | 1 |
| 22 | 26757-37251 | Пластина | 1 |
| 23 | 26757-37241 | Проставка | 4 |
| 24 | 26757-37231 | Тяга | 2 |
| 25 | 26757-37221 | Палец | 2 |
| 26 | 26757-37211 | Болт | 4 |
| 27 | 26757-37201 | Проставка | 0 |
| 28 | 26757-37191 | Пластина | 2 |
| 29 | 26757-37181 | Гайка | 2 |
| 30 | NO PART NO. | Пластина | 1 |
| 31 | NO PART NO. | Винт | 2 |
| 32 | 26757-37171 | Пробка | 4 |
| 33 | 26757-37161 | Защитный чехол | 1 |
| 34 | 03300-00100 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
