Кхаргинг насос(-1143) — HITACHI LX160-7

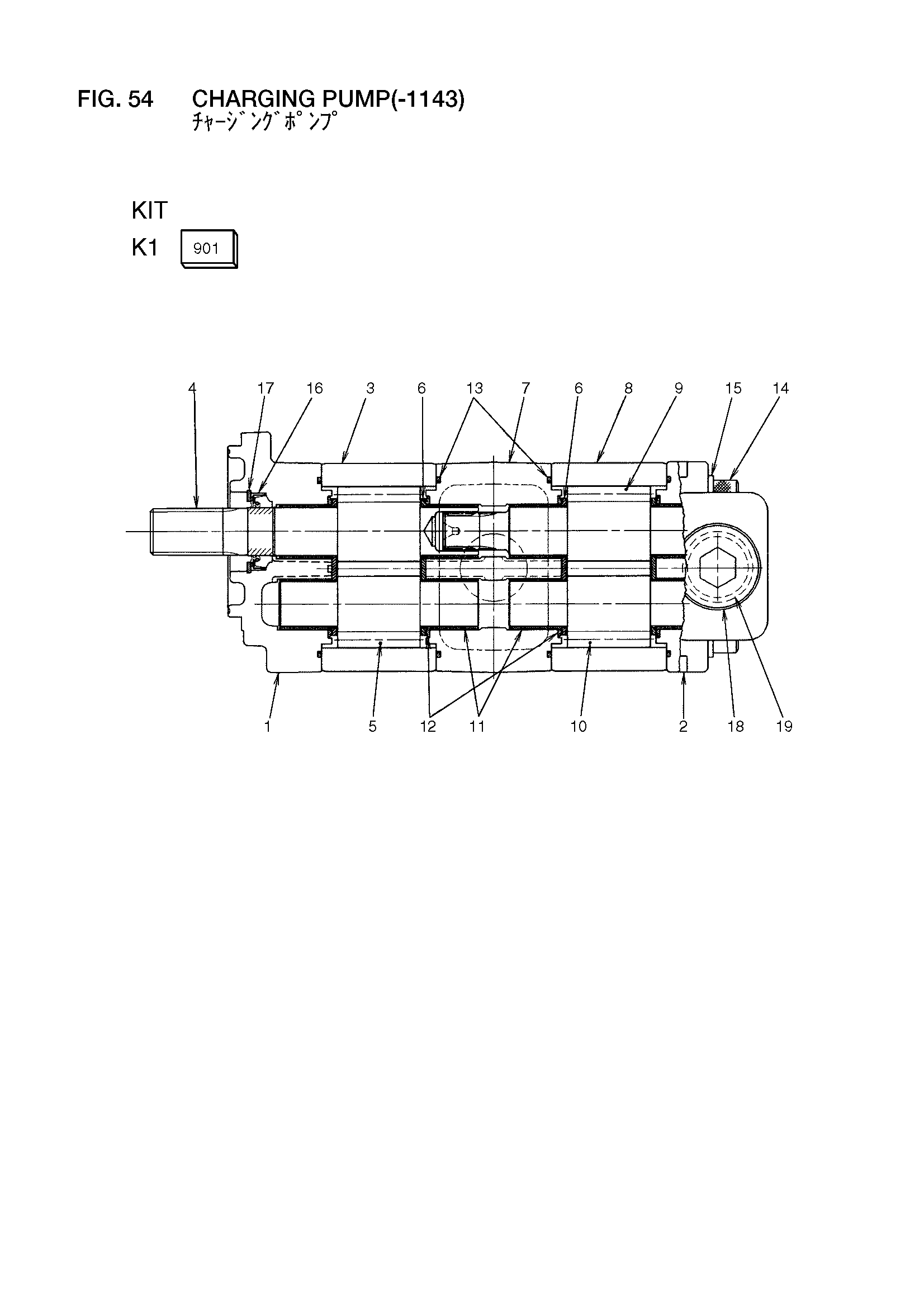

Заводская схема «Кхаргинг насос(-1143)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 16672-52461 | Кхаргинг насос в сборе | 1 |
| 901 | R-403-24372 | Комплект, уплотнение | 1 |
| 1 | NO PART NO. | Крышка, передний | 1 |
| 2 | NO PART NO. | Крышка, задний | 1 |
| 3 | NO PART NO. | Корпус | 1 |
| 4 | NO PART NO. | Шестерня, привод | 1 |
| 5 | NO PART NO. | Шестерня, дривен | 1 |
| 6 | NO PART NO. | Пластина, боковой | 4 |
| 7 | NO PART NO. | Адаптер | 1 |
| 8 | NO PART NO. | Корпус | 1 |
| 9 | NO PART NO. | Шестерня, привод | 1 |
| 10 | NO PART NO. | Шестерня, дривен | 1 |
| 11 | NO PART NO. | Втулка | 8 |
| 12 | 16402-57251 | Прокладка | 4 |
| 13 | 16402-57261 | Прокладка | 4 |
| 14 | 16672-57081 | Болт | 4 |
| 15 | 16402-57241 | Шайба | 4 |
| 16 | 16402-57221 | Уплотнение, масляный | 1 |
| 17 | 16422-57261 | Кольцо, стопорный | 1 |
| 18 | 16672-57091 | Пробка | 1 |
| 19 | 16672-57101 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
