Смазка трубопроводы — HITACHI LX160-7

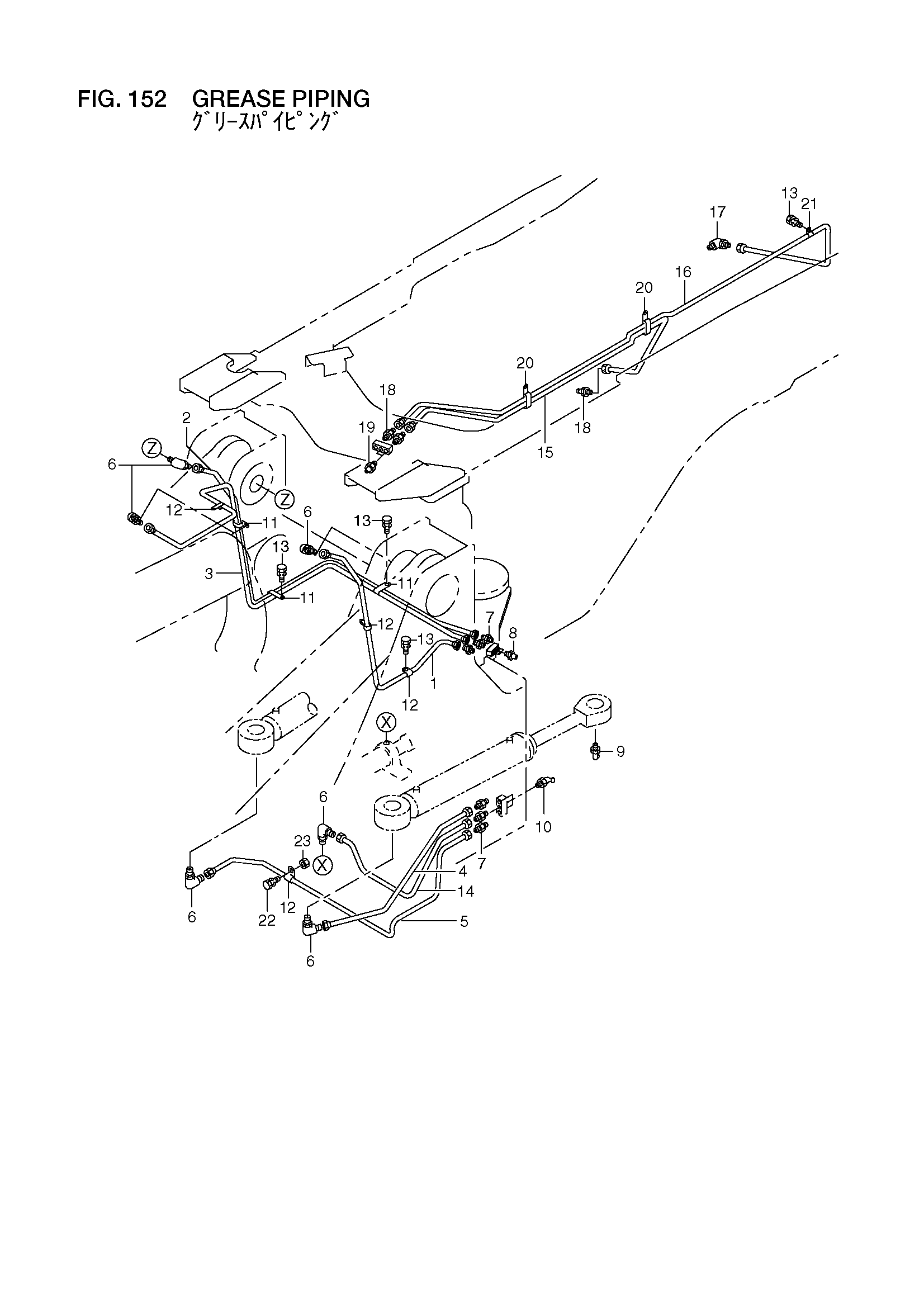

Заводская схема «Смазка трубопроводы» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26677-70301 | Трубка | 1 |
| 2 | 26677-70291 | Трубка | 1 |
| 3 | 26677-70281 | Трубка | 1 |
| 4 | 26677-70311 | Трубка | 1 |
| 5 | 26677-70321 | Трубка | 1 |
| 6 | 26605-42191 | Угловой штуцер | 6 |
| 7 | 26435-42201 | Разъём | 6 |
| 8 | 04901-00100 | Штуцер, смазка | 3 |
| 9 | 04901-00190 | Штуцер, смазка | 2 |
| 10 | 04901-00160 | Штуцер, смазка | 3 |
| 11 | 26602-42141 | Зажим | 3 |
| 12 | 26602-42021 | Зажим | 4 |
| 13 | 01183-10016 | Болт с шайбой | 4 |
| 14 | 26677-70331 | Трубка | 1 |
| 15 | 26677-70341 | Трубка | 1 |
| 16 | 26677-70351 | Трубка | 1 |
| 17 | 26605-42191 | Угловой штуцер | 1 |
| 18 | 26435-42201 | Разъём | 3 |
| 19 | 04901-00100 | Штуцер, смазка | 2 |
| 20 | 26602-42141 | Зажим | 2 |
| 21 | 26602-42021 | Зажим | 1 |
| 22 | 01183-10030 | Болт с шайбой | 1 |
| 23 | 01401-00010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
