Гидравлическая система(всасывание) — HITACHI LX160-7

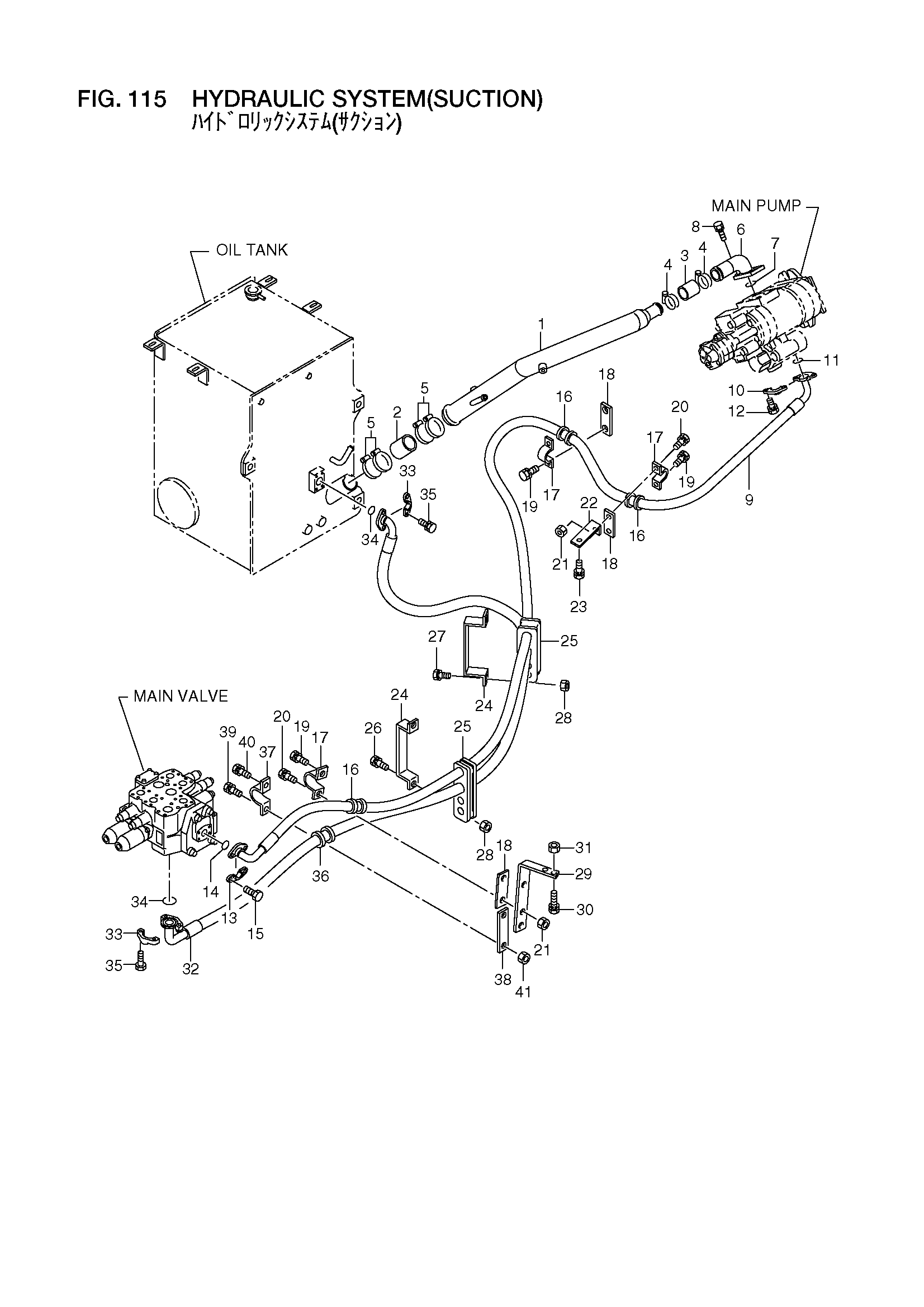

Заводская схема «Гидравлическая система(всасывание)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26677-60261 | Трубка | 1 |
| 2 | 26567-62231 | Шланг | 1 |
| 3 | 26707-60411 | Шланг | 1 |
| 4 | 24067-62331 | Зажим | 2 |
| 5 | 26607-63291 | Зажим | 4 |
| 6 | 26677-60251 | Стем | 1 |
| 7 | 26607-63711 | Уплотнительное кольцо | 1 |
| 8 | 01183-12040 | Болт с шайбой | 4 |
| 9 | 26677-62191 | Шланг | 1 |
| 10 | 26607-62591 | Фланец, разрезной | 2 |
| 11 | 26607-62651 | Уплотнительное кольцо | 1 |
| 12 | 01116-12035 | Болт | 4 |
| 13 | 26607-62571 | Фланец, разрезной | 2 |
| 14 | 26607-62631 | Уплотнительное кольцо | 1 |
| 15 | 01116-10030 | Болт | 4 |
| 16 | 26757-62231 | Резиновая прокладка | 3 |
| 17 | 26667-62361 | Хомут | 3 |
| 18 | 26667-62381 | Пластина | 3 |
| 19 | 01183-12025 | Болт с шайбой | 3 |
| 20 | 01183-12040 | Болт с шайбой | 2 |
| 21 | 01401-00012 | Гайка | 2 |
| 22 | 26797-62021 | Пластина | 1 |
| 23 | 01183-12030 | Болт с шайбой | 1 |
| 24 | 26817-62011 | Хомут | 2 |
| 25 | 26677-62121 | Резиновая прокладка | 2 |
| 26 | 01183-12040 | Болт с шайбой | 2 |
| 27 | 01183-12030 | Болт с шайбой | 2 |
| 28 | 01401-00012 | Гайка | 4 |
| 29 | 26677-62171 | Кронштейн | 1 |
| 30 | 01183-12030 | Болт с шайбой | 2 |
| 31 | 01401-00012 | Гайка | 2 |
| 32 | 26677-62201 | Шланг | 1 |
| 33 | 26607-62581 | Фланец, разрезной | 4 |
| 34 | 26607-62641 | Уплотнительное кольцо | 2 |
| 35 | 01116-12030 | Болт | 8 |
| 36 | 26797-62041 | Резиновая прокладка | 1 |
| 37 | 26677-62181 | Хомут | 1 |
| 38 | 26667-62381 | Пластина | 1 |
| 39 | 01183-12030 | Болт с шайбой | 1 |
| 40 | 01183-12040 | Болт с шайбой | 1 |
| 41 | 01401-00012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
