Револвинг фонарь(рлйс02)(OP) — HITACHI LX160-7

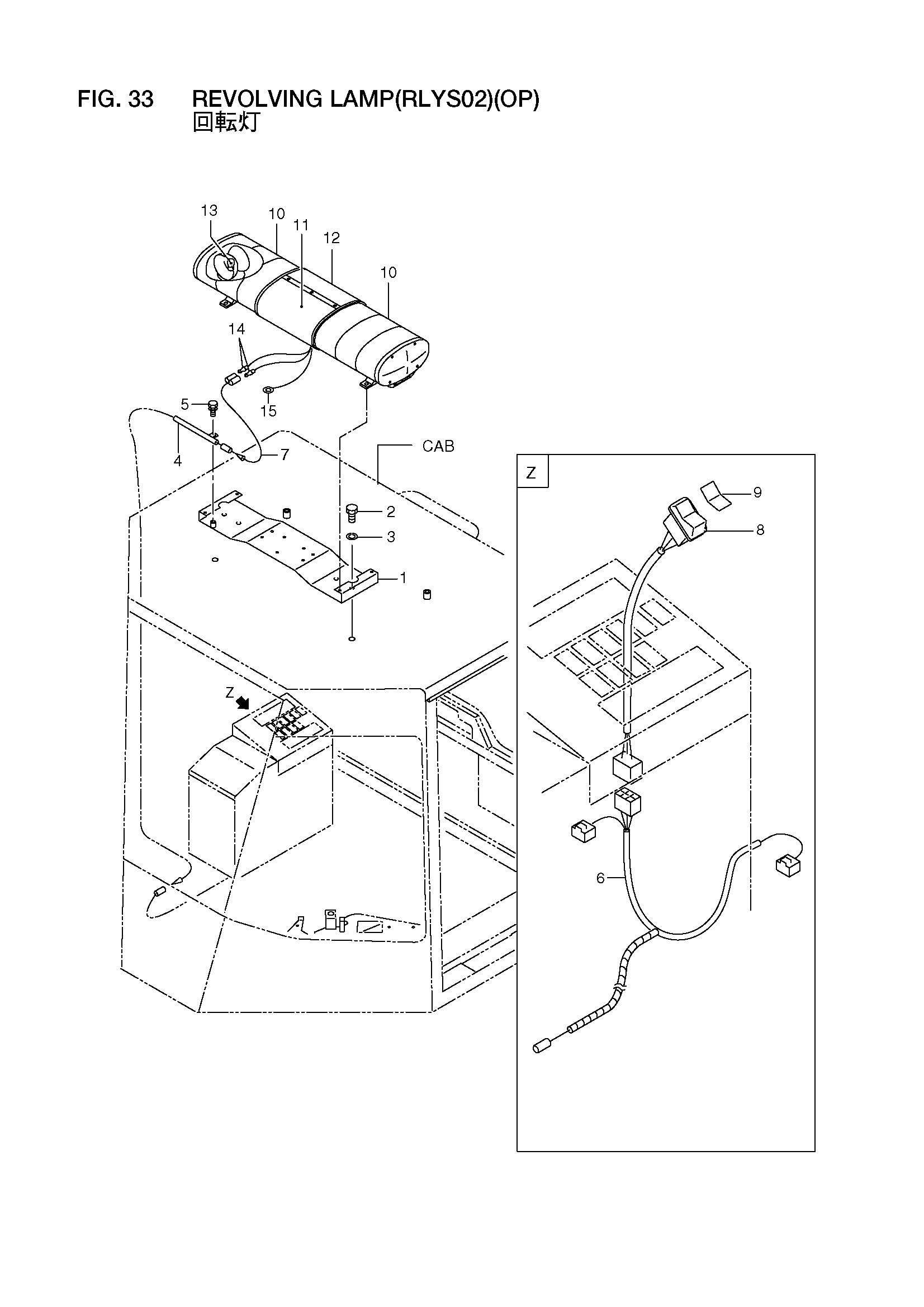

Заводская схема «Револвинг фонарь(рлйс02)(OP)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 56401-64423 | Кронштейн | 1 |
| 2 | 01110-16025 | Болт | 2 |
| 3 | 02010-00016 | Шайба | 2 |
| 4 | 56401-64411 | Трубка, направляющая | 1 |
| 5 | 01183-10020 | Болт с шайбой | 1 |
| 6 | 56560-53911 | Провод жгут проводов | 1 |
| 7 | 56560-53921 | Провод жгут проводов | 1 |
| 8 | 26562-42171 | Выключатель | 1 |
| 9 | 56190-54331 | Наклейка | 1 |
| A | 56514-10111 | Револвинг фонарь в сборе | 1 |
| 10 | 56511-67101 | Глове | 2 |
| 11 | 56511-67111 | Крышка | 1 |
| 12 | 56511-67121 | Крышка | 1 |
| 13 | 56511-71311 | Лампа | 4 |
| 14 | 22622-42661 | Клемма | 2 |
| 15 | 56400-56561 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
