Рулевое управление колесо блок(-1165) — HITACHI LX160-7

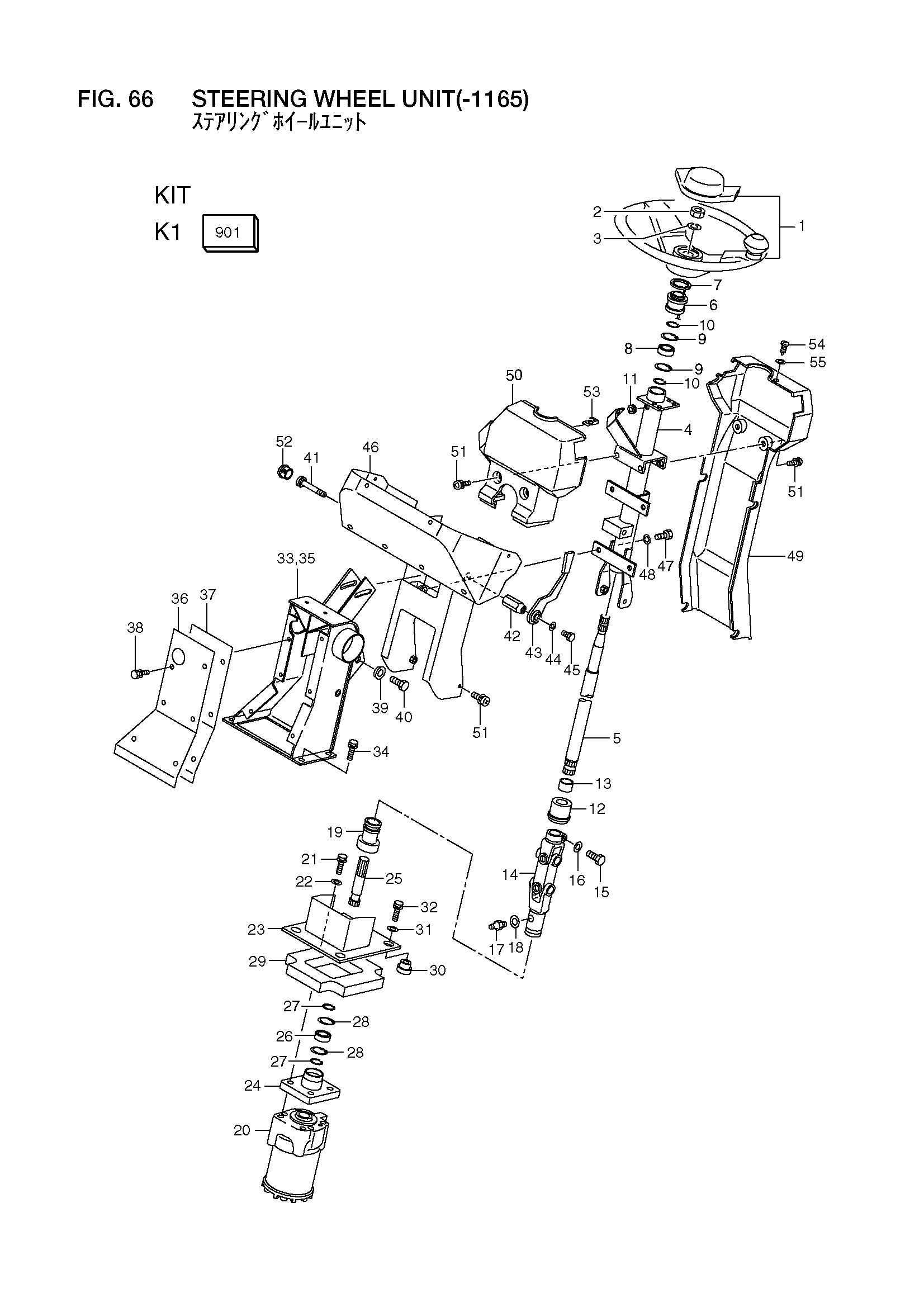

Заводская схема «Рулевое управление колесо блок(-1165)» для HITACHI LX160-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 901 | 26754-10421 | Комплект, рукоятка блокировка | 1 |
| 1 | 26554-12001 | Колесо, рулевое управление | 1 |
| 2 | 01401-00014 | Гайка | 1 |
| 3 | 02010-00014 | Шайба | 1 |
| A1 | 26794-10211 | Рулевое управление колумн в сборе | 1 |
| 4 | 26564-12021 | Колумн | 1 |
| 5 | 26564-12031 | Вал | 1 |
| 6 | 26264-12081 | Втулка | 1 |
| 7 | 26094-10401 | Шайба | 1 |
| 8 | 26314-12161 | Подшипник | 1 |
| 9 | 02110-00037 | Кольцо, стопорный | 2 |
| 10 | 02100-00020 | Кольцо, стопорный | 2 |
| 11 | 26194-12081 | Уплотнительная втулка | 1 |
| 12 | 26564-12061 | Втулка | 1 |
| 13 | 26564-12081 | Втулка | 1 |
| 14 | 26794-12001 | Соединение | 1 |
| 15 | 01106-08020 | Болт | 1 |
| 16 | 02000-00008 | Шайба | 1 |
| 17 | 04901-00100 | Штуцер, смазка | 1 |
| 18 | 02000-00006 | Шайба | 1 |
| 19 | 26564-12201 | Защитный чехол | 1 |
| 20 | 26564-12001 | Орбитрол | 1 |
| - | 26564-12211 | Орбитрол | 1 |
| 21 | 01183-10040 | Болт с шайбой | 4 |
| 22 | 02000-00010 | Шайба | 4 |
| 23 | 26564-12181 | Кронштейн | 1 |
| A2 | 26564-10221 | Колумн в сборе | 1 |
| 24 | 26564-12161 | Фланец | 1 |
| 25 | 26564-12171 | Вал | 1 |
| 26 | 26314-12161 | Подшипник | 1 |
| 27 | 02100-00020 | Кольцо, стопорный | 2 |
| 28 | 02110-00037 | Кольцо, стопорный | 2 |
| 29 | 26564-12191 | Коврик, соунд прооф | 1 |
| 30 | 26407-32001 | Крепление, резиновый | 4 |
| 31 | 26606-52721 | Шайба | 4 |
| 32 | 01183-10040 | Болт с шайбой | 4 |
| 33 | 26564-12012 | Опора, рукоятка | 1 |
| 34 | 01183-10025 | Болт с шайбой | 4 |
| 35 | 26564-12151 | Коврик | 1 |
| 36 | 26564-12131 | Пластина | 1 |
| 37 | 26564-12141 | Коврик | 1 |
| 38 | 01183-08016 | Болт с шайбой | 6 |
| 39 | 216G4-12101 | Втулка | 2 |
| 40 | 216G4-12111 | Болт | 2 |
| 41 | 215E4-12211 | Болт | 1 |
| 42 | 26754-12041 | Гайка | 1 |
| 43 | 26754-12051 | Рычаг | 1 |
| 44 | 214A4-12161 | Шайба | 1 |
| 45 | 215E4-12231 | Болт | 1 |
| 46 | 26564-10211 | Крышка | 1 |
| 47 | 01183-10020 | Болт с шайбой | 4 |
| 48 | 02000-00010 | Шайба | 4 |
| 49 | 26554-12011 | Крышка | 1 |
| 50 | 26554-12021 | Крышка | 1 |
| 51 | 01033-06016 | Винт и шайба | 8 |
| 52 | 26754-12241 | Пробка, отверстие | 1 |
| 53 | 26506-92281 | Гайка, скорость | 1 |
| 54 | 01044-05012 | Винт | 1 |
| 55 | 02000-20005 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX160-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
