43-11: Управление — HITACHI LX15SL-7

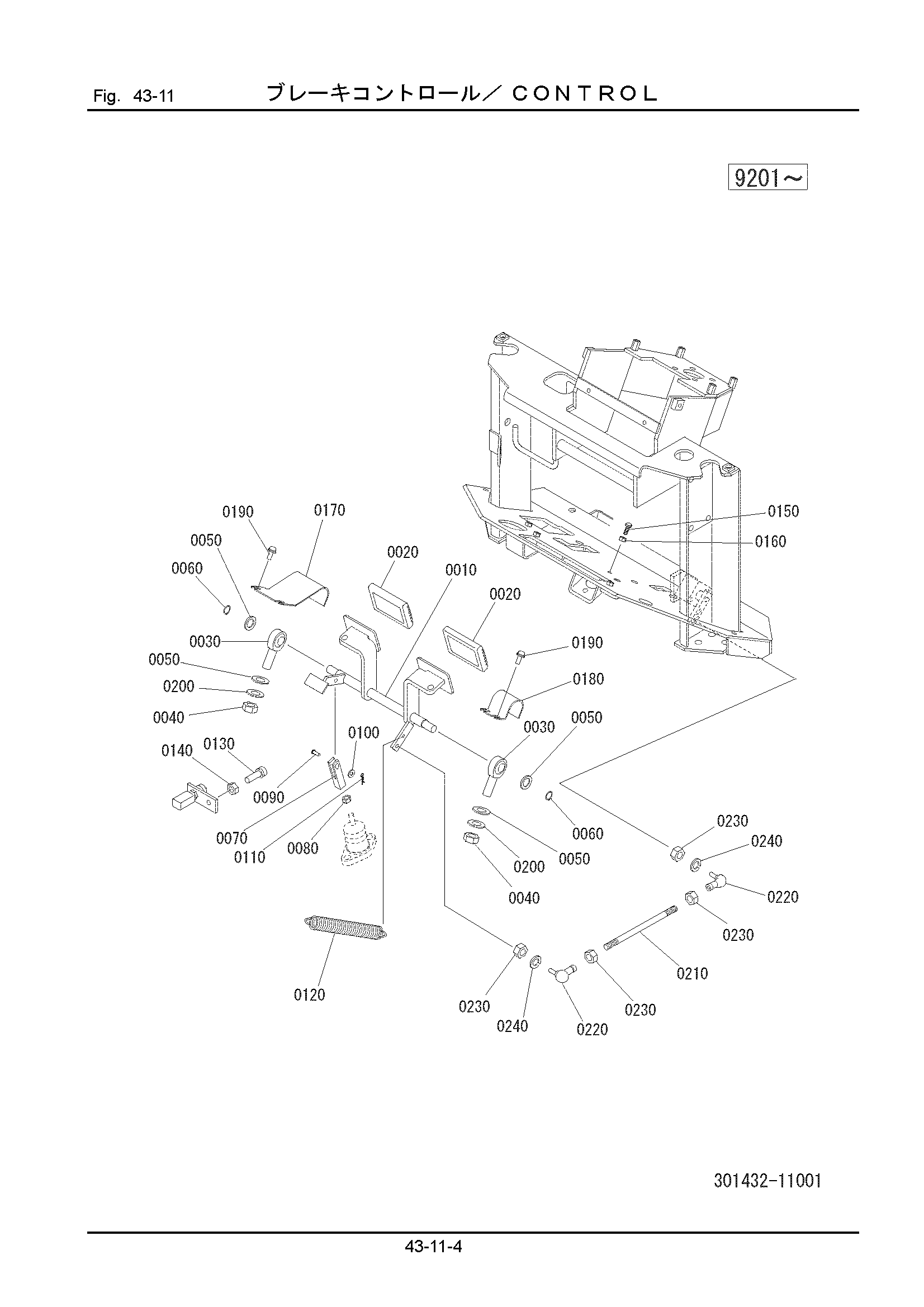

Заводская схема «43-11: Управление» для HITACHI LX15SL-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0010 | 301432-11170 | Педаль | 1 |
| 0020 | 335431-11160 | Резиновая прокладка | 2 |
| 0030 | 301432-11120 | Концевой, шток | 2 |
| 0040 | 103312-16130 | Гайка | 2 |
| 0050 | 108202-16030 | Шайба | 4 |
| 0060 | 111511-01610 | Стопорное кольцо | 2 |
| 0070 | 301436-11150 | Вилка | 1 |
| 0080 | 103312-08065 | Гайка | 1 |
| 0090 | 347461-21150 | Палец | 1 |
| 0100 | 108202-08016 | Шайба | 1 |
| 0110 | 301436-11210 | Палец, стопорный | 1 |
| 0120 | 301436-11190 | Пружина | 1 |
| 0130 | 323466-21240 | Ограничитель | 1 |
| 0140 | 103312-10080 | Гайка | 1 |
| 0150 | 100112-10030 | Болт | 1 |
| 0160 | 103312-10080 | Гайка | 1 |
| 0170 | 301432-11150 | Крышка | 1 |
| 0180 | 301432-11160 | Крышка | 1 |
| 0190 | 621111-00110 | Винт | 4 |
| 0200 | 108002-16040 | W/S | 2 |
| 0210 | 305431-11160 | Болт | 1 |
| 0220 | 323461-21170 | Концевой, шток | 2 |
| 0230 | 103312-08065 | Гайка | 4 |
| 0240 | 108002-08020 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX15SL-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
